工业生产用棱台形投料量料斗结构设计

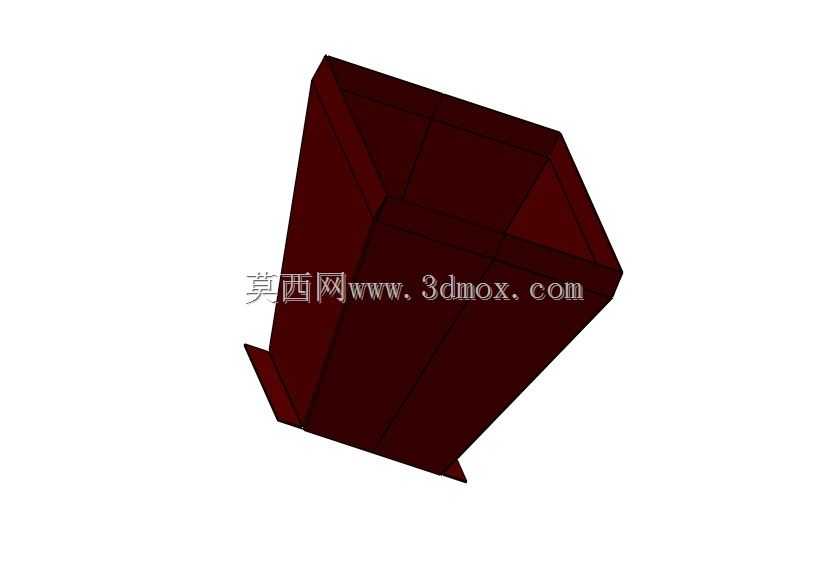

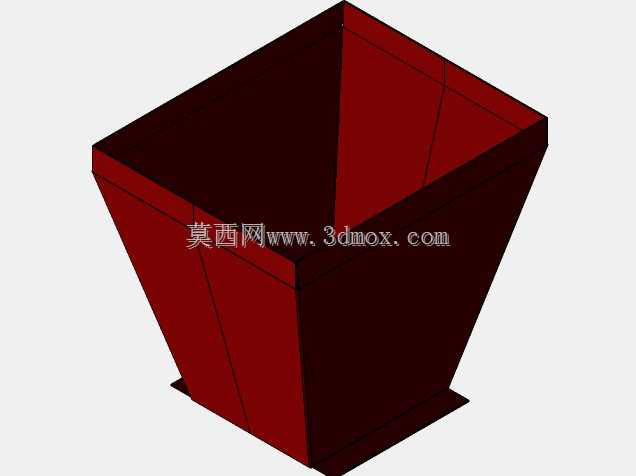

　　在散料处理的生产流程里，投料环节的衔接构件往往决定整条产线的连续运行稳定性，这类棱台形料斗结构，是衔接上游储料单元与下游计量、输送设备的核心过渡部件，常见于食品加工、建材配料、化工粉体输送、粮食加工等需要定量投料的工位。不同于直筒式储料仓的设计，这种上宽下窄的棱台构型，核心是利用物料自身重力实现自然滑落给料，避免散料在仓壁出现架桥、积料的问题，设计时需要根据所输送物料的安息角调整侧壁倾斜角度，比如针对流动性较好的颗粒状物料，侧壁倾角通常设置为大于物料安息角5到8度，确保物料能沿壁面顺畅滑至底部出料口，不会出现局部滞留导致的投料量偏差。从结构本身来看，该料斗采用封闭的多面拼接构型，顶部为大尺寸进料开口，适配上游储料仓的出料法兰尺寸，

　　安装时可通过顶部周边的焊接法兰或者螺栓连接位与上游设备固定，底部收窄为小尺寸出料口，可直接对接螺旋给料机、振动喂料器或者计量秤的进料端，整体安装边界需要预留出侧壁倾斜所需的空间，避免与周边管线、设备支架产生干涉，同时要根据物料的堆积密度计算料斗自身的容积，确保单次缓存的物料量能够匹配下游设备的连续投料节拍，不会出现断料或者溢料的情况。设计过程中需要重点考量壁板的受力情况，当料斗内装满物料时，侧壁会承受物料的侧向静压力，尤其是靠近底部的位置，物料压力更大，因此壁板的厚度选择、加强筋的布置都需要结合物料密度、料斗总容积做力学校核，避免长期满载运行出现壁板变形，导致物料流动路径改变，影响投料精度。另外，料斗的底部出料口尺寸设计也有讲究，

　　不能单纯追求缩小尺寸来控制下料速度，过小的出料口容易导致大颗粒物料卡滞，或者粉体物料结拱堵塞，通常需要根据物料的最大粒径来确定出料口的最小边长，确保物料能在重力作用下连续流出，若需要精准控制投料量，还可在出料口位置配套加装气动插板阀或者星形卸料阀，配合计量设备实现定量投料。这类料斗的外形没有多余的外置构件，整体为一体化的焊接结构，内壁可根据输送物料的特性做相应处理，比如输送有磨损性的矿料、建材颗粒时，内壁可加装耐磨衬板延长使用寿命，输送有粘性的食品原料、化工粉体时，内壁做抛光处理减少物料粘附。在实际产线布局中，这类料斗通常安装在计量设备的正上方，依靠重力落料减少额外的输送动力消耗，相比带动力的给料设备，这种无动力结构的故障率更低，维护成本也更小，只需要定期检查内壁磨损情况、连接位的密封性能即可，安装时需要保证料斗的垂直度，避免侧壁倾斜角度不一致导致物料偏流，出现一侧积料另一侧下料过快的问题，影响后续计量环节的精度。
