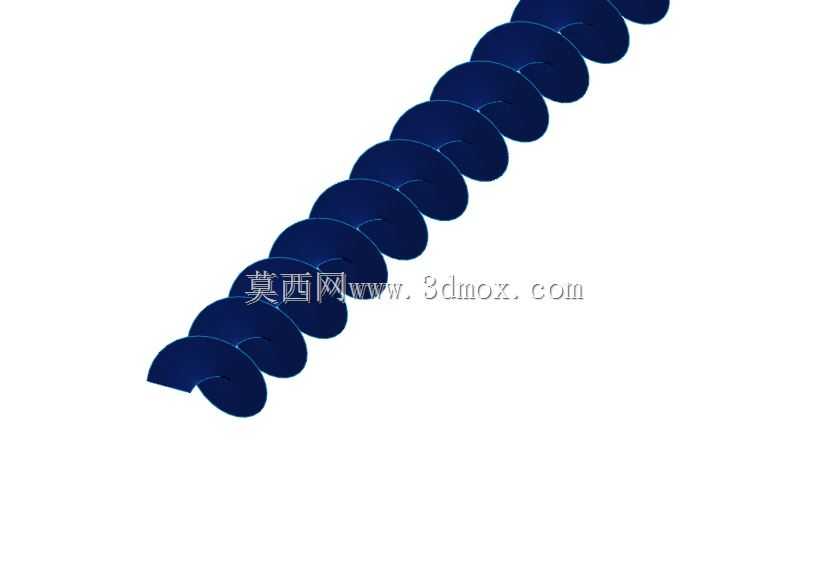

等螺距连续螺旋输送叶片结构设计

　　在散料输送、物料搅拌、固液混合类设备的核心构件选型中，螺旋叶片是决定设备输送效率、搅拌均匀度的核心接触部件，这类构件的成型精度直接影响设备运行时的物料推送阻力、叶片磨损速率以及整机运行的振动水平。做这类叶片的三维结构设计时，首先要匹配安装轴的直径参数，叶片内孔与芯轴的配合公差通常选过渡配合区间，避免焊接或螺栓固定后出现叶片偏心，偏心量过大会导致设备运行时径向跳动超标，不仅会增大驱动端的负载扭矩，长期运行还会造成芯轴轴承的过早疲劳失效。

　　从实际应用场景来看，这类等螺距连续螺旋叶片适配的场景覆盖多个工业领域：在粮食加工输送线中，这类叶片装配在封闭U型槽内完成小麦、玉米等颗粒物料的水平或小倾角输送，叶片外缘与槽体内壁的间隙需要控制在3-8mm区间，间隙过小会增大叶片与槽壁的摩擦阻力，间隙过大则会残留底层物料造成输送效率下降，甚至出现物料卡滞堵转的问题；在污水处理的污泥搅拌环节，这类叶片焊接在搅拌轴上，通过连续的螺旋面推动污泥与絮凝剂充分混合，叶片表面的光滑度会直接影响污泥的粘附程度，设计时通常会对叶片迎料面做圆弧过渡处理，减少物料挂壁残留的概率；在粉体混料设备中，螺旋叶片的螺距参数需要匹配物料的堆积密度，堆积密度较大的金属粉体适配较小螺距，避免物料在推送过程中出现反向自流，堆积密度较小的塑料粉体、秸秆碎屑则可以适当放大螺距，提升单位时间内的物料输送量。

　　设计这类连续螺旋叶片时，不能直接套用理论螺旋线公式直接生成实体，需要结合实际加工工艺做参数修正。如果采用单片冲压焊接工艺，每段叶片的展开下料需要预留焊接收缩余量，通常每米长度的叶片预留2-3mm的轴向收缩量，避免多段叶片拼接后整体螺距出现累积误差；如果采用整体螺旋冷轧工艺，叶片的厚度选择需要匹配冷轧设备的成型能力，厚度超过6mm的碳钢叶片冷轧时会出现成型应力过大的问题，需要在成型后做去应力退火处理，避免后期装配时叶片出现回弹变形。叶片的外径尺寸需要匹配设备的壳体通径，比如适配直径219mm输送管的螺旋叶片，外径通常控制在200-205mm，既保证输送过程中不会出现卡滞，也能减少物料在管壁处的残留；叶片的螺距选择通常和外径呈固定比例关系，常规输送工况下螺距取0.8-1倍叶片外径，大倾角输送时螺距缩小到0.5-0.6倍外径，垂直提升工况下还需要在叶片外缘加设挡边，避免物料因重力下滑回落。

　　从安装边界来看，这类螺旋叶片与芯轴的固定方式分为焊接固定和螺栓连接两种，焊接固定适用于无磨损更换需求的工况，焊接时需要在叶片内孔与芯轴的接触处做间断焊，每段焊缝长度控制在30-50mm，间隔100-150mm，避免连续焊接造成芯轴受热变形；螺栓连接适用于磨损较快需要定期更换叶片的工况，设计时需要在叶片内圈加设固定耳座，耳座的螺栓孔位置需要与芯轴上的预装孔严格对中，孔位公差控制在±0.2mm以内，方便后期现场更换时的装配对位。叶片的首尾两端需要做结构弱化处理，进料端的叶片头部做15-20mm的切角过渡，避免进料时大块物料直接冲击叶片端部造成卷边变形，出料端的叶片尾部做圆弧收边，减少物料在出料口处的堆积残留。

　　在结构强度校核层面，螺旋叶片的厚度选择需要结合输送物料的磨琢性确定，输送粮食、塑料颗粒等低磨琢性物料时，叶片厚度选2-3mm的碳钢或不锈钢板材即可；输送矿石粉、水泥熟料等高磨琢性物料时，叶片厚度需要提升到5-8mm，还可以在叶片迎料面堆焊耐磨层，或者采用耐磨合金钢材质制作，提升叶片的使用寿命。设计时还要考虑叶片的动平衡性能，尤其是长度超过2米的长螺旋轴，叶片拼接时需要保证每段叶片的相位角一致，整体焊接完成后需要做动平衡校正，平衡等级控制在G6.3级以内，避免高速运行时出现整机共振的问题。
