铣床立式轴承支撑安装固定座结构

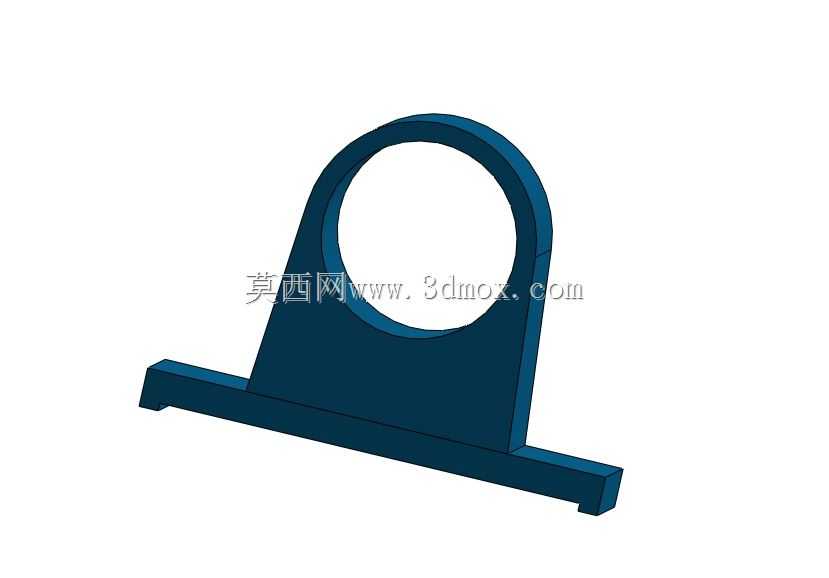

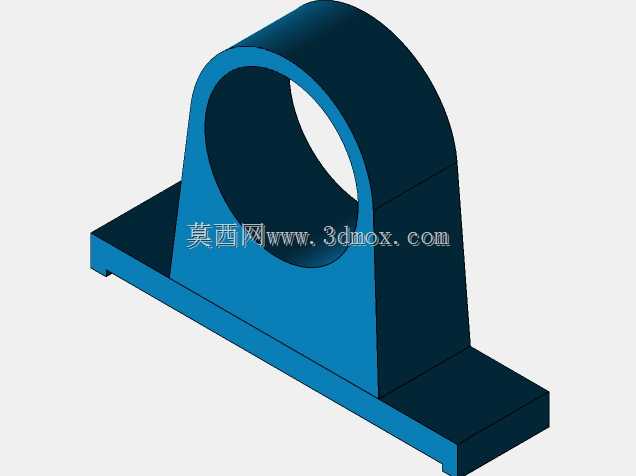

在普通卧式及立式铣床的进给传动、主轴辅助支撑单元中，这类带一体式安装底板的轴承支撑座是承担径向载荷、保障轴系回转精度的核心基础构件，日常设备维护、老旧机床精度恢复、非标铣床改造场景中，这类支座的结构合理性直接决定了装配后轴系的跳动公差与长期运行稳定性。从实际装配逻辑来看，该构件采用底板与支撑立臂一体化成型的结构，底部的长条安装翼板沿支撑环的径向对称延伸，翼板上预留的安装孔位可直接通过T型螺栓与铣床工作台面、床身预设的安装基面完成锁紧，无需额外加装转接垫块，能有效减少装配叠层带来的累积误差，安装时只需先校准支撑环内孔与配套轴系的同轴度，再按对角顺序锁紧底板螺栓即可完成初步固定，大幅降低现场装配的调校工作量。支撑环部分采用厚壁环形结构设计，内孔的尺寸公差按照轴承外圈的过渡配合要求设定，可直接适配标准深沟球轴承或者角接触轴承的外圈安装，环形侧壁的厚度经过载荷校核，能够承受铣削加工过程中刀具切削带来的径向冲击载荷，避免长期受载后出现支撑环变形导致的轴承跑外圈问题；立臂部分采用变截面过渡结构，从底部与翼板衔接位置到顶部支撑环位置，壁厚逐步平滑过渡，没有尖锐的应力集中棱角，既可以减少铸造或者铣削加工过程中的变形量，也能在承受交变载荷时分散应力，避免支座根部出现疲劳裂纹。从安装边界来看，底部翼板的总宽度小于铣床工作台T型槽的常规跨距，安装时不会与台面上的其他夹具、行程挡块产生干涉，支撑环的中心高度与常规铣床的轴系安装高度匹配，不需要额外调整轴系的水平高度就能完成装配，支撑环的轴向厚度与配套轴承的宽度适配，轴承装入后内圈不会突出支座端面，方便后续安装轴端挡圈、密封端盖等附属零件。设计这类支座时，首先要明确配套轴承的外径尺寸、宽度参数，以此确定支撑环的内孔尺寸与轴向厚度，再根据轴系的安装中心高确定立臂的高度，底部翼板的长度需要结合安装基面的T型槽间距来设定，保证每个翼板上至少有两个螺栓锁紧点，避免单螺栓固定带来的支座转动风险；过渡圆角的取值需要兼顾加工工艺性与应力分散效果，圆角过小会在淬火或者受力时产生开裂，圆角过大则会与相邻的安装零件产生干涉，实际建模时需要反复核对装配间隙。在铣床的实际运行场景中，这类支座除了承担轴承的径向支撑作用，还能阻隔铣削过程中产生的振动向床身其他部位传递，一体化的结构相比拼接式支座拥有更好的刚性，在重切削工况下也不会出现支座松动导致的轴系抖动，能有效延长轴承的使用寿命，保障加工工件的表面粗糙度与尺寸精度。建模过程中需要注意安装面的平面度要求，底部翼板与安装基面接触的表面、支撑环内孔的圆柱面都需要设定合理的形位公差，保证装配后轴承内圈的回转轴线与安装基面的平行度符合设备精度要求，支撑环端面与内孔轴线的垂直度也要控制在公差范围内，避免安装端盖后出现密封件偏磨导致的润滑脂泄漏问题。
