双联集成式轴承安装座结构设计

　　在常规的轴系传动布局中，单轴承支撑往往难以满足重载、长跨距或者双输出轴的工况需求，这类双联集成式的轴承安装结构，正是为了适配这类场景开发的支撑部件。从实际应用场景来看，这类结构常出现在小型齿轮箱输入端、轻工设备的双轴同步传动工位、小型液压泵站的动力输出端，以及部分试验台架的轴系固定工位，相比两个独立轴承座分开安装的方案，集成式结构能大幅降低安装时的同轴度调校工作量，也能减少安装面的加工面积，压缩整机的布局空间。

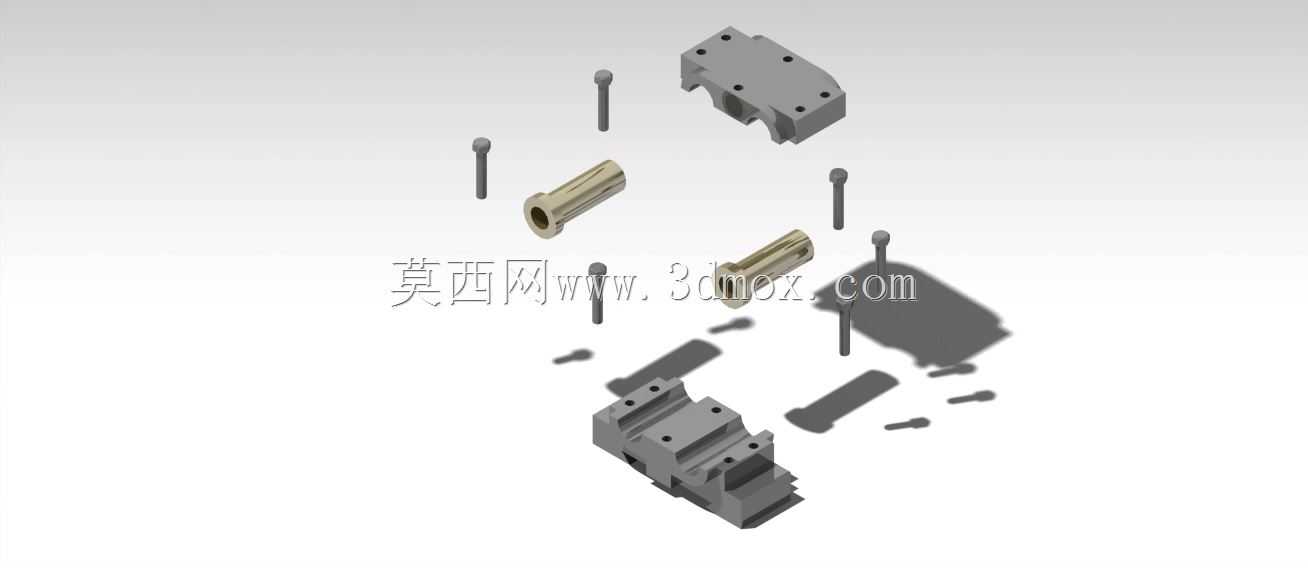

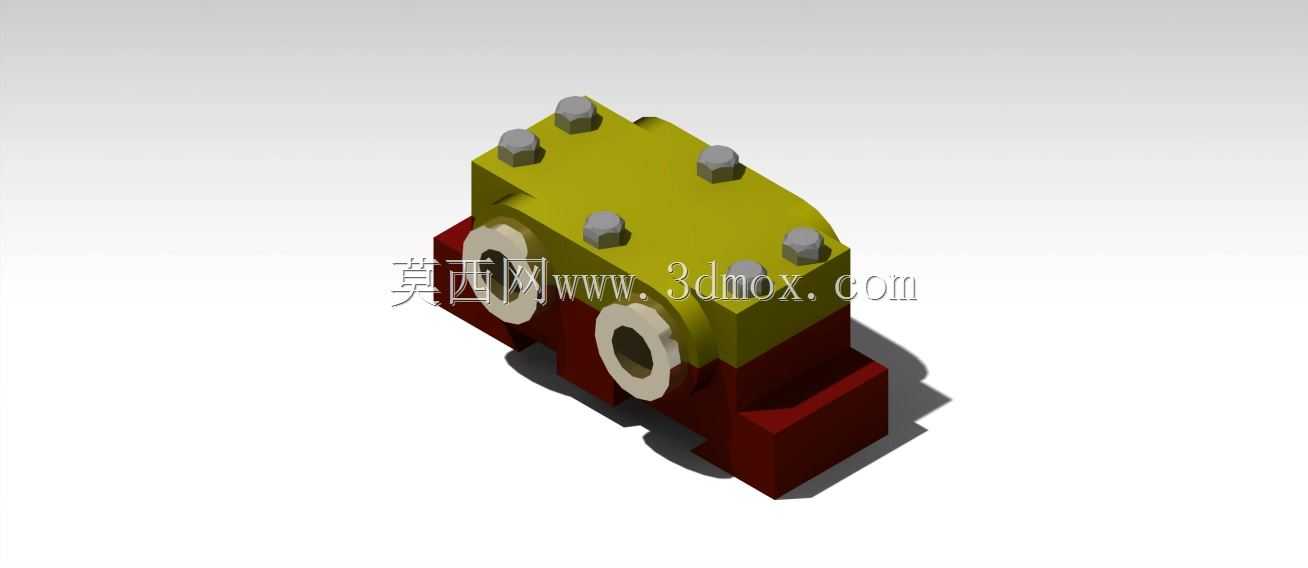

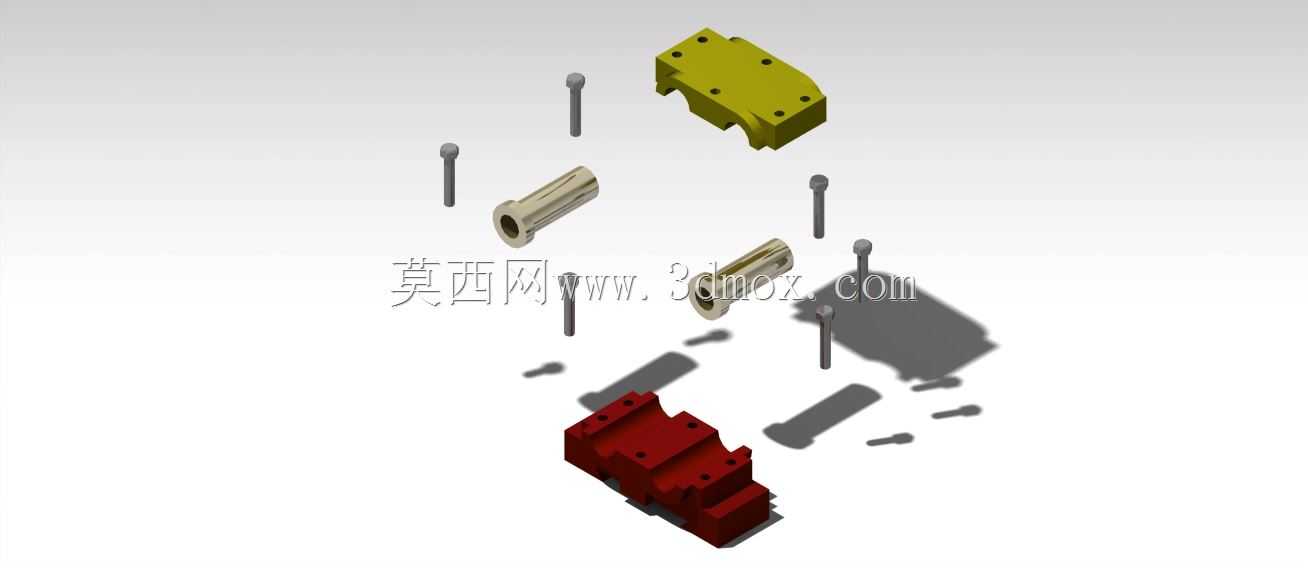

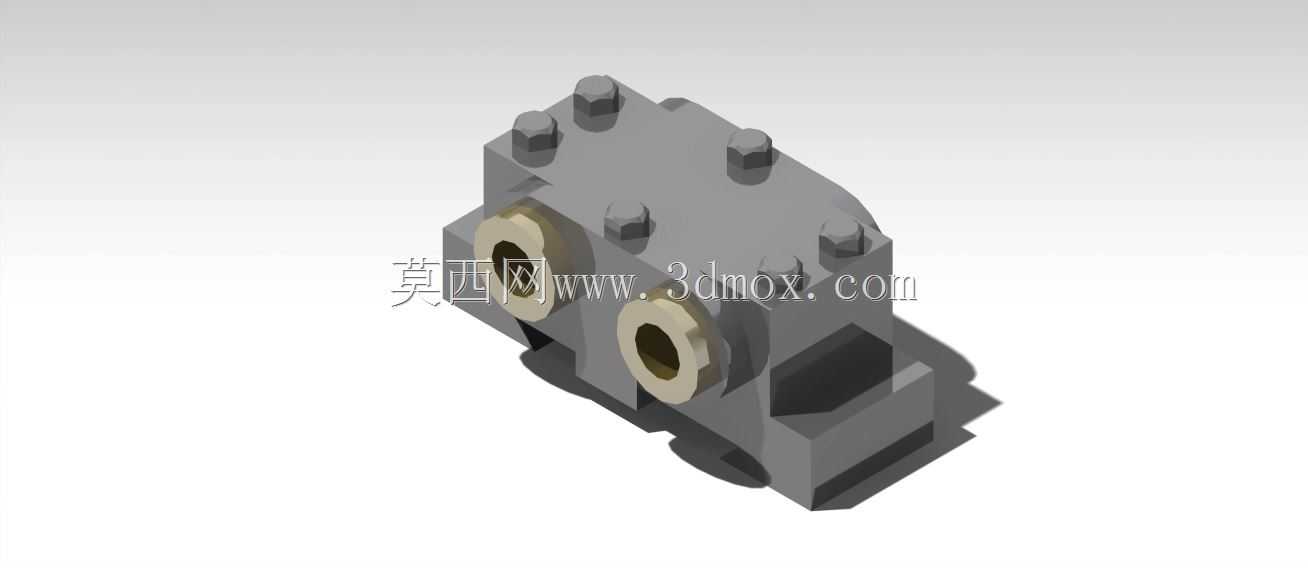

　　从功能特性上看，这个集成结构将两个轴承安装孔做在同一个基座本体上，两个安装孔的中心距在加工阶段就通过机床精度保证，不需要现场装配时反复调整孔位对齐度，能有效避免两个支撑点不同轴带来的轴承偏磨、轴转动卡滞、运转噪音过大等问题。基座下部做了阶梯式的安装凸台，凸台上预留的安装孔位可以直接通过螺栓固定在设备的安装基板上，凸台的台阶面可以起到安装定位的作用，装配时不需要额外做定位挡块就能快速找准安装位置，能缩短现场装配的调校周期。上部的端盖通过多组内六角螺栓压紧在基座本体上，端盖和基座的结合面做了精加工处理，既可以压紧轴承外圈实现轴向定位，也能阻挡外部的粉尘、切削液进入轴承腔体内部，同时防止轴承润滑脂外泄，适合在有少量粉尘、溅液的生产车间工况下使用。

　　设计思路上，这个结构优先保证了两个轴承安装位的位置精度，基座本体采用箱式块体结构，相比拼接式的轴承座，整体刚性更好，在承受径向载荷的时候，基座的形变量更小，能保证轴承在额定载荷下的滚道贴合度，延长轴承的实际使用寿命。两个轴承孔的内壁都做了适配标准轴承外径的公差配合，按照基孔制的过渡配合要求加工，既可以保证轴承外圈安装时不会过松打滑，也不会因为过盈量太大导致装配时压伤轴承外圈。端盖上的螺栓孔采用均匀排布的方式，压紧时端盖受力均匀，不会出现单侧压紧导致的轴承外圈倾斜问题，端盖内侧预留的密封槽可以安装毡圈或者O型密封圈，进一步提升腔体的密封性能。

　　从安装边界来看，这类集成轴承座的整体宽度控制在紧凑的范围内，下部安装凸台的突出尺寸刚好适配常规的设备面板安装孔位，两个轴承孔的中心高保持一致，伸出端的轴孔长度适配标准深沟球轴承或者角接触轴承的宽度，不需要额外加装调整垫片就能实现轴承的轴向预紧。整体外形没有多余的突出结构，上部的螺栓头全部沉在端盖的沉孔内，不会和周边的传动部件、管线产生干涉，在狭小的设备舱内部也能顺利完成安装和后期的维护拆卸。日常维护时只需要拆开上部端盖的螺栓，就能直接取出轴承进行检查或者更换，不需要将整个基座从设备上拆下来，能大幅降低后期的维护工作量。在轴系设计选型时，这类集成双轴承座特别适合两根平行轴中心距固定、对支撑刚性有一定要求的传动场景，能有效简化整体的结构设计，减少装配环节的误差累积，提升整套传动系统的运行稳定性。
