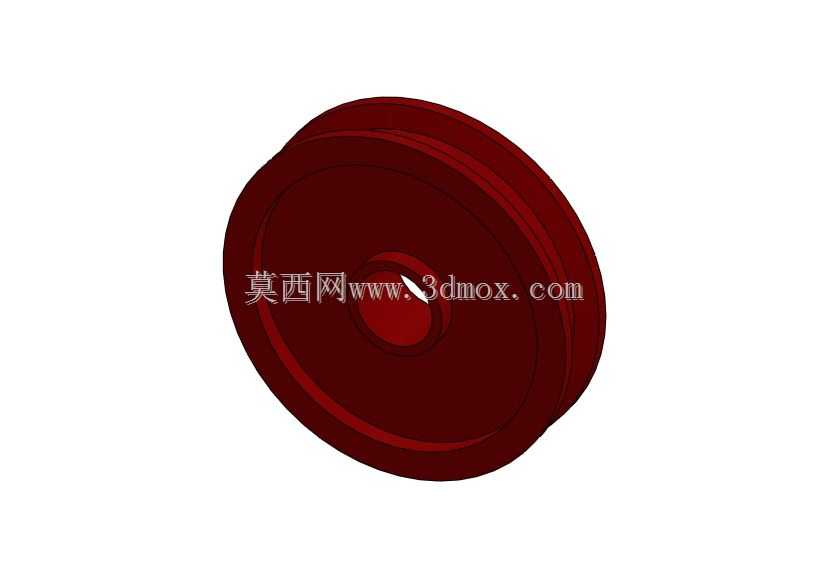

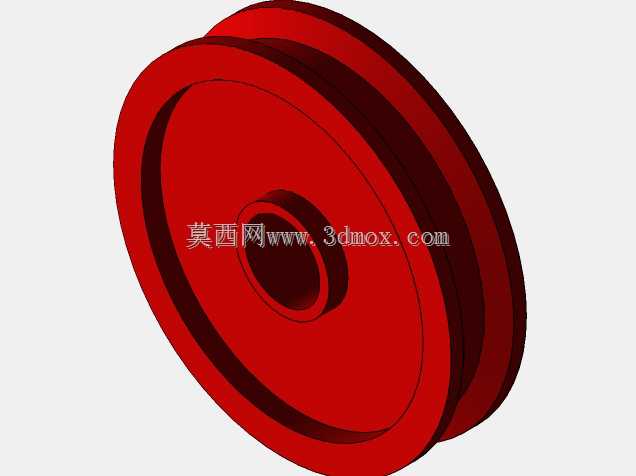

铣床传动用深槽式皮带轮结构

这类带轮结构在普通卧式铣床的主传动链里属于很常见的动力传递部件，安装在电机输出轴端，通过V带将电机输出的扭矩传递给主轴箱的输入轴，承担着动力传输过程中转速匹配、缓冲吸振的作用，相比齿轮直连传动，带传动的结构能在铣削加工遇到突发过载时，通过带与轮槽之间的微量打滑保护主轴和电机不会因为硬冲击出现轴类零件断裂、齿面崩损的问题。从结构设计来看，轮体采用整体实心辐板式结构，没有额外的减重孔设计，主要是考虑到铣床主传动的工作转速不算极高，实心结构的轮体动平衡更容易控制，在频繁正反转、负载波动较大的铣削工况下，轮体自身的抗振性更好，不会因为辐板开孔带来的结构刚度不均，在高速运转时出现周期性的振动传导到主轴端，影响工件的铣削表面质量。轮槽的截面角度按照普通V带的标准楔角做了适配设计，槽深尺寸经过核算，能保证三角带嵌入后侧面与轮槽充分贴合，不会出现带体嵌入过深导致的底部摩擦，也不会因为嵌入太浅出现传动打滑、动力传递效率下降的问题。轮体中心的轴孔按照电机输出轴的标准直径做了公差配合设计，孔壁预留了键槽安装位置，通过平键实现轮体与轴的周向固定，避免大扭矩传递时轮体与轴之间出现相对转动，轴孔的端面位置设计了定位轴肩的贴合面，安装时轮体端面靠紧电机轴的轴肩后，再通过轴端挡圈锁紧，就能保证轮体的轴向定位精度，不会在运转过程中出现轴向窜动，导致带体偏磨、掉带的问题。轮体的外圆边缘做了小尺寸的倒角处理，一方面是去除加工过程中留下的锐边毛刺，避免安装调整时划伤操作人员，另一方面也能减少轮体高速旋转时的边缘风阻，降低运转过程中的风噪。在实际安装适配时，需要注意两个配对带轮的端面平面度偏差控制，要保证两轮的轮槽处于同一平面内，偏差过大会加剧三角带的侧面磨损，缩短带的使用寿命，同时中心距的调整要预留合适的张紧行程，保证三角带安装后有合适的张紧力，张紧力过大会导致电机轴和主轴的轴承承受额外的径向载荷，加速轴承磨损，张紧力过小则会出现传动打滑、转速丢失的问题，影响铣削加工时的主轴转速稳定性。这类带轮的材质一般选用灰铸铁铸造后经机加工成型，灰铸铁的耐磨性较好，自身的阻尼特性能够吸收传动过程中的部分振动，经过时效处理后的铸件不会轻易出现变形，能够长期保持轮槽的尺寸精度，在日常维护中只需要定期检查带的张紧度和磨损情况，轮体本身基本不需要额外的维护，只要没有出现轮槽崩裂、轴孔磨损超差的情况，就可以长期使用。在设计建模过程中，轮槽的尺寸参数需要严格匹配所选用V带的型号，不同型号的V带对应的轮槽宽度、深度、楔角都有对应的标准要求，不能随意更改尺寸，否则会出现带与轮槽匹配不良的问题，中心轴孔的键槽尺寸也要对应轴径的标准键槽规格，保证平键安装后侧面的配合间隙在合理范围内，避免键连接出现冲击。轮体的各部分壁厚设计要均匀，避免铸造过程中出现缩孔、砂眼等铸造缺陷，壁厚突变的位置要做圆角过渡，减少应力集中的问题，保证轮体在承受交变载荷时不会出现应力开裂。
