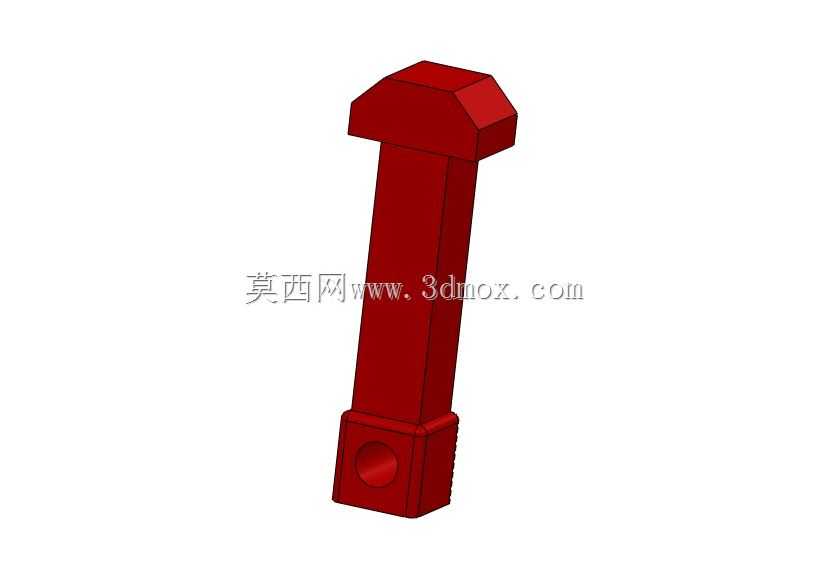

铣床用T型带孔连接担架构件

　　在常规立式铣床的工装夹具配套体系里，这类T型带孔担架构件是夹具与工作台T型槽实现快速定位锁紧的核心传力零件，日常多用于批量铣削加工场景下的工件装夹工位，配合T型螺栓、压板完成异形工件、长条型材的侧面压紧作业，避免加工过程中工件受铣削力冲击出现位移、翘边问题。从实际使用场景来看，这类构件多数适配X6132、X5032等通用型号铣床的工作台T型槽规格，安装时需要顺着T型槽的导向方向滑入，构件下端的方形凸台完全卡入T型槽的下腔后，即可限制构件沿垂直槽道方向的窜动，上端的T型帽檐结构刚好贴合T型槽的上沿台阶面，承受压板传递过来的垂直向下压紧力，不会出现受力后构件从槽内脱出的风险。设计这类构件时，首先要匹配对应铣床T型槽的实际截面尺寸，

　　下端凸台的宽度要比T型槽下腔宽度小0.1到0.2毫米，保证滑动顺畅的同时不会出现过大的配合间隙，避免锁紧时构件出现偏斜；构件杆身的直径要小于T型槽上开口的宽度，预留足够的位置调整余量，方便装夹不同尺寸工件时快速挪动锁紧位置；下端的横向通孔是为了穿装锁紧销或者连接拉杆，当需要配合气动夹紧工装时，可以直接将气缸拉杆穿过该孔完成锁紧联动，不需要额外焊接连接耳板，减少装配工序的工作量。从外形尺寸的边界来看，这类构件的总高度要控制在T型槽总深度加上压板厚度的1.2倍以内，过高会导致杆身受力时出现弯曲变形，反复承受交变铣削力后容易在杆身与下端凸台的衔接位置产生疲劳裂纹；T型帽檐的单边伸出长度要大于T型槽上沿的台阶宽度至少3毫米，

　　保证压紧力作用下帽檐有足够的接触面积传递载荷，不会因为接触面积过小压溃工作台槽道的边缘。实际加工这类构件时，通常选用45号钢作为毛坯材料，整体调质处理到HB220-250的硬度区间，既保证足够的结构强度承受锁紧力，又不会因为硬度过高导致T型槽接触面被磨损失效；下端的横向通孔需要做倒角处理，避免穿装拉杆时刮伤拉杆表面的螺纹，杆身与上下两端凸台的衔接位置要做R2到R3的圆角过渡，减少应力集中点，提升构件的疲劳使用寿命。在日常设备维护中，这类构件属于铣床工装的易损耗件，当发现T型帽檐接触面出现压痕变形、下端凸台磨损量超过0.3毫米时，就需要及时更换，避免装夹失效导致加工工件报废，甚至出现铣刀崩碎的安全隐患。不同于普通的T型螺栓，

　　这类带横向孔的担架构件不需要在杆身加工通长螺纹，整体刚性更强，适合大切削量的粗加工工位使用，尤其是铣削铸钢、铸铁等硬材质工件时，能承受更大的压紧力，装夹稳定性比普通螺栓锁紧结构提升40%以上，同时拆装速度更快，只需要将构件滑入对应槽位、穿入锁紧销即可完成固定，不需要反复拧动螺母调整位置，能有效缩短批量加工时的工装准备时间。设计建模过程中，需要重点校验构件在最大锁紧力作用下的变形量，杆身的弯曲变形量要控制在0.05毫米以内，保证锁紧后压板不会出现倾斜，工件的压紧面受力均匀；下端凸台的剪切强度要满足1.5倍最大铣削力的安全系数，避免满负荷切削时凸台断裂导致工件飞出。另外，构件的所有棱边都要做倒钝处理，避免操作人员安装时被锋利边缘划伤，表面做发黑处理即可，不需要额外镀锌或者镀铬，降低加工成本的同时也能满足车间日常使用的防锈需求。
