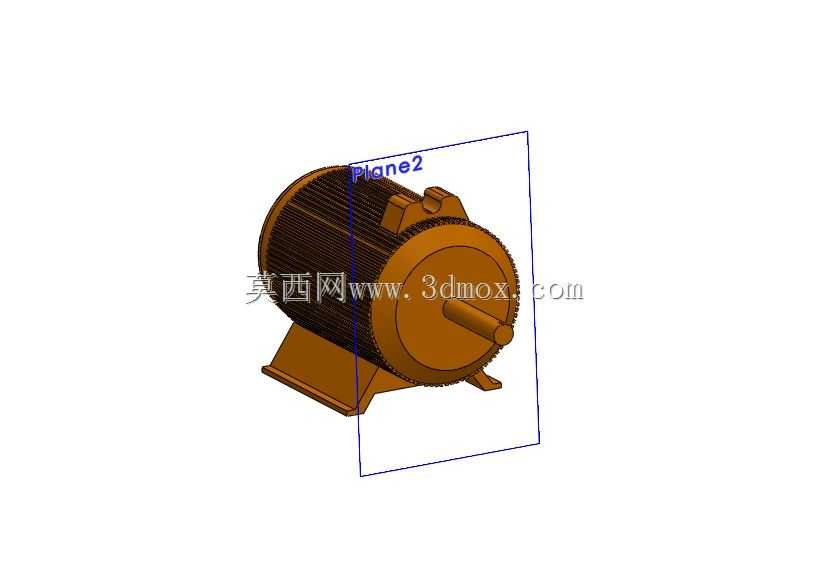

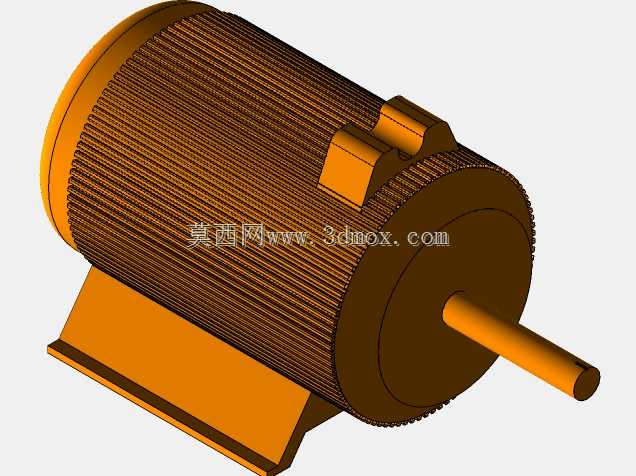

铣床配套用卧式交流感应电机结构

　　在金属切削加工的铣床作业场景里，主轴进给、工作台位移这类核心动作的动力输出，很大程度依赖适配性强的交流感应电机完成，这类电机不需要额外的励磁供电结构，依靠定子绕组产生的旋转磁场与转子感应电流的相互作用输出扭矩，在常规工业车间的供电环境下就能稳定运行，相比其他动力部件，它的结构冗余度低，日常运维只需要定期检查轴承润滑与接线端子紧固状态，就能满足长时间连续切削的作业需求。从实际安装适配的角度看，这款电机采用底脚式安装结构，底部的两个安装支脚带有同轴的安装通孔，安装时需要配合铣床床身的预留安装面，通过螺栓完成刚性固定，安装面的平面度公差需要控制在0.1mm以内，避免电机壳体受安装应力产生形变，导致定子与转子的气隙不均匀，

　　运行时出现异常振动或者扫膛问题。电机的输出轴采用标准的圆柱形轴伸，带键槽结构，能够通过平键与联轴器或者带轮完成动力连接，轴伸的径向跳动公差控制在0.02mm范围内，保证动力传递过程中不会出现偏载，延长连接部件的使用寿命。设计过程中，首先考虑的是铣床作业的负载特性，铣床在铣削加工时会存在断续切削的冲击负载，因此电机的转子采用铸铝鼠笼结构，具备一定的抗过载能力，能够短时间承受1.5倍额定扭矩的冲击负载，不会出现堵转烧损的问题。定子绕组采用F级绝缘结构，能够适应车间内金属粉尘较多、环境温度波动较大的作业环境，绕组端部做了浸漆固化处理，避免运行时的电磁振动导致绝缘层磨损。电机的外壳采用带散热筋的一体式铸铁结构，

　　外壳表面的轴向散热筋能够增加与空气的接触面积，电机尾部自带的散热风叶随转子同步转动，形成轴向流动的冷却气流，带走电机运行时产生的热量，保证电机在额定负载下连续运行时，绕组温升不超过绝缘等级允许的限值。从安装边界尺寸来看，电机的中心高、底脚安装孔的孔距、轴伸直径与长度都匹配常规铣床的安装空间要求，不需要额外制作转接安装板，替换原有故障电机时可以直接对位安装，减少设备停机维护的时间。接线盒设置在电机壳体的侧上方，接线端子的排布符合三相交流电机的通用接线规范，既可以接成星形也可以接成三角形，适配不同的供电电压等级，接线盒的密封结构能够阻挡金属切削粉尘和切削液飞溅进入，避免出现接线短路的问题。在实际选型匹配时，需要结合铣床的主轴转速范围、

　　最大切削扭矩需求来选择对应极数的电机，这款4极结构的电机额定转速在1450转每分钟左右，配合铣床的齿轮变速结构，能够覆盖常用的铣削转速区间，满足平面铣削、沟槽铣削、齿轮铣削等不同加工工序的动力需求。电机的前后端盖采用与壳体同材质的铸铁结构，端盖与壳体的配合面采用止口定位，保证轴承安装孔的同轴度，轴承采用深沟球轴承，能够同时承受径向负载和少量的轴向负载，适配皮带传动或者联轴器直连的传动方式，运行时的噪音控制在70分贝以内，不会对车间作业环境造成过大的噪音影响。
