鼠笼式交流感应电机转子扇叶结构

　　在工业传动场景里，交流感应电机的转子组件是决定整机运行稳定性的核心部件，本次呈现的转子扇叶一体化结构，是针对小型铣床主轴驱动、轻工输送线驱动这类连续运转工况设计的部件。从实际应用层面看，这类带集成扇叶的鼠笼转子，多用于全封闭自扇冷式感应电机，不需要额外加装独立散热风机，靠转子自身旋转带动扇叶搅动电机内腔空气，把定子绕组、铁芯产生的热量通过机壳散热筋带出，适配1.5kW以下功率等级的感应电机，常见于小型机床进给驱动、包装线辊筒驱动、小型风机配套这类对安装空间有严格限制的场景。

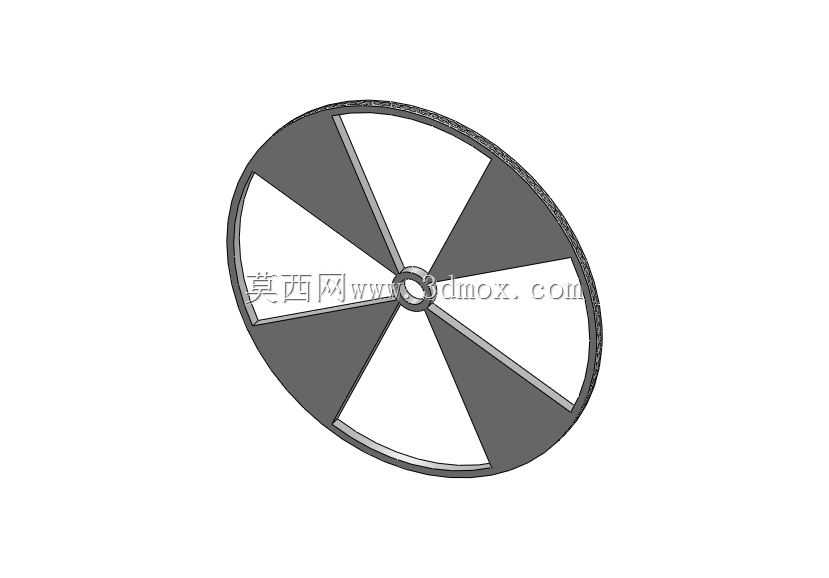

　　设计层面上，这个转子采用六片式径向直扇叶结构，扇叶与转子端环采用一体化铸铝成型工艺，没有额外的拼接焊缝或者紧固件，避免高速旋转时扇叶脱落的风险。扇叶采用黑白交替的配重分区设计，本质是做动平衡校准的标识区，每片扇叶的夹角严格控制在60度，保证旋转时的气流均匀性，不会出现单侧风压过大导致的转子轴向窜动。转子中心的轴孔采用H7公差配合设计，适配标准的电机输出轴径，轴孔周边的加强凸台厚度比扇叶根部厚2mm，用来抵消轴与转子过盈装配时产生的挤压应力，避免长期运转后轴孔出现蠕变松动。

　　从安装边界来看，这类转子的外径尺寸控制在120mm以内，轴向叠片厚度不超过80mm，适配Y系列80机座号的电机定子内腔，安装时不需要修改原有定子的端盖尺寸，扇叶边缘与定子内腔的径向间隙控制在3mm，既不会因为间隙过小出现扫膛故障，也不会因为间隙过大降低散热气流的循环效率。扇叶的倾斜角度经过流场仿真验证，在电机额定转速1450rpm时，扇叶产生的轴向风量可以达到每分钟1.2立方米，能够保证电机在连续额定负载运行时，绕组温升不超过80K，符合B级绝缘的温升要求。

　　实际选型应用中，这类集成扇叶的转子不需要额外配置散热风罩的内部导风结构，扇叶旋转时产生的气流直接沿着机壳内壁的轴向散热筋流动，从电机非驱动端的端盖通风孔进入，从驱动端的通风孔排出，形成完整的散热循环。对比外置塑料扇叶的结构，这种铸铝一体化扇叶的耐高温性能更好，即使电机内腔温度达到150摄氏度，也不会出现扇叶变形、脆裂的问题，适合在铸造车间、钣金加工车间这类环境温度偏高、有少量金属粉尘的工况下使用。结构设计上，扇叶的根部做了R2的圆角过渡，避免应力集中导致的扇叶断裂，每片扇叶的厚度从根部的5mm渐变到外缘的3mm，在保证结构强度的同时尽可能降低转子的转动惯量，减少电机启动时的电流冲击，让电机的启动时间控制在0.3秒以内，适配需要频繁启停的工位驱动场景。

　　在三维建模过程中，这个结构的参数化设计逻辑是先确定转子铁芯的叠片外径、内径，再基于端环的尺寸延伸出扇叶结构，扇叶的型线采用直母线径向延伸，不需要复杂的曲面建模，方便后续做铸铝模具的分型设计，模具结构简单，压铸成型后的成品率可以达到98%以上。动平衡校准环节，扇叶表面的分区可以快速标记去重位置，不需要额外粘贴平衡块，减少转子运转时的风阻噪音，实测在额定转速下，转子的动平衡精度可以达到G2.5级，满足精密机床驱动的振动要求，不会因为转子不平衡导致机床加工出现振纹。
