小型框架式水下作业ROV结构设计

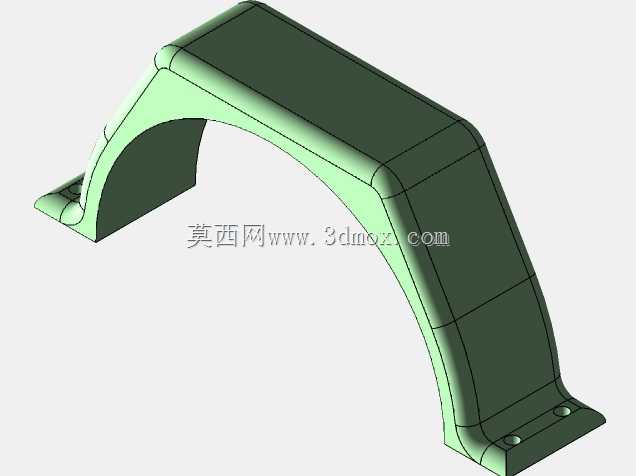

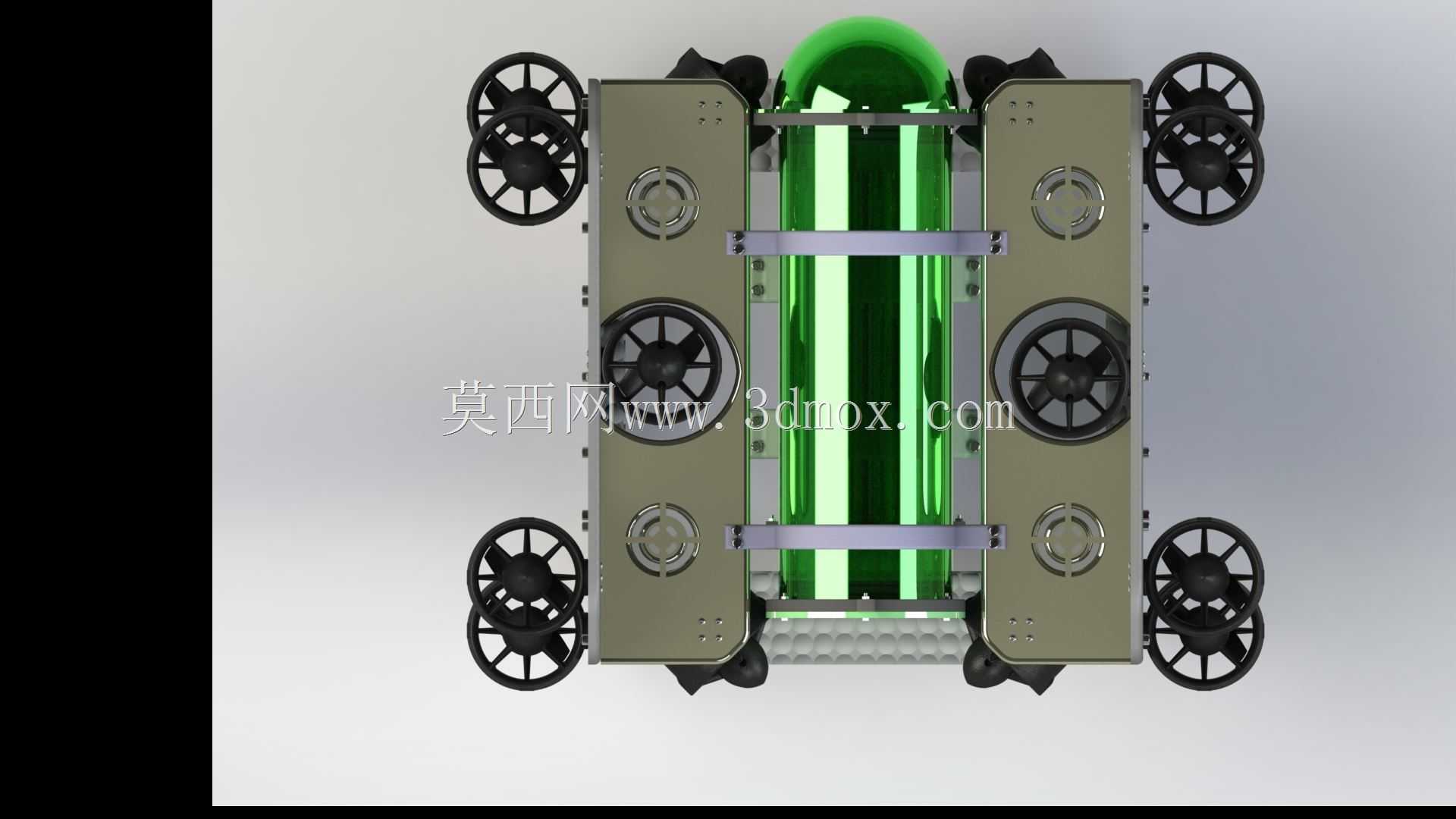

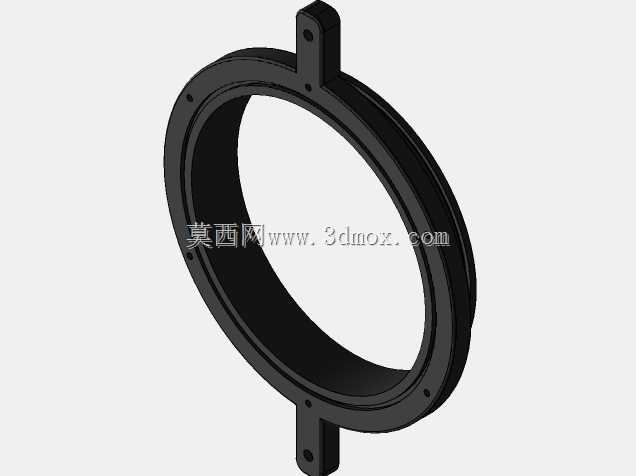

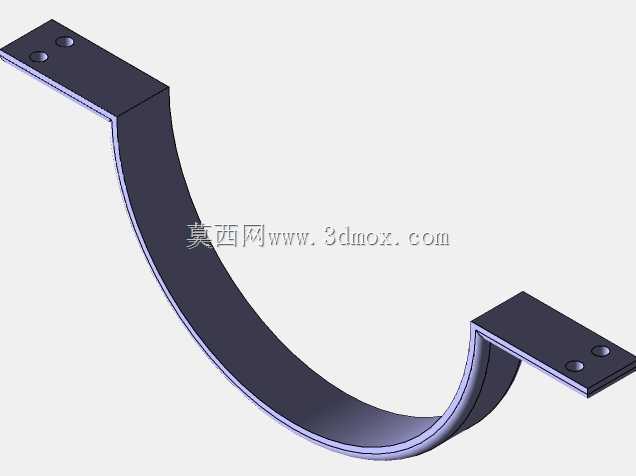

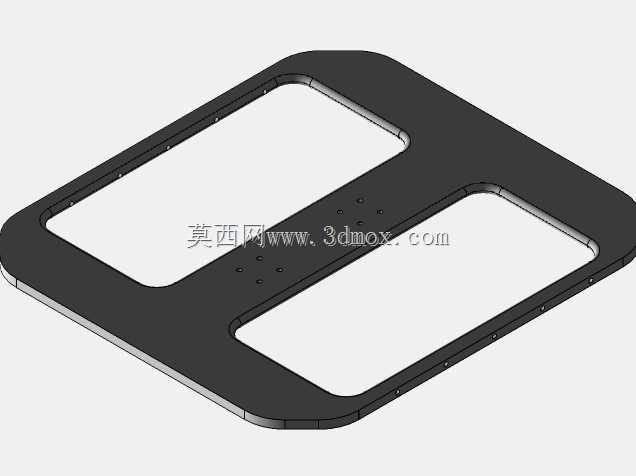

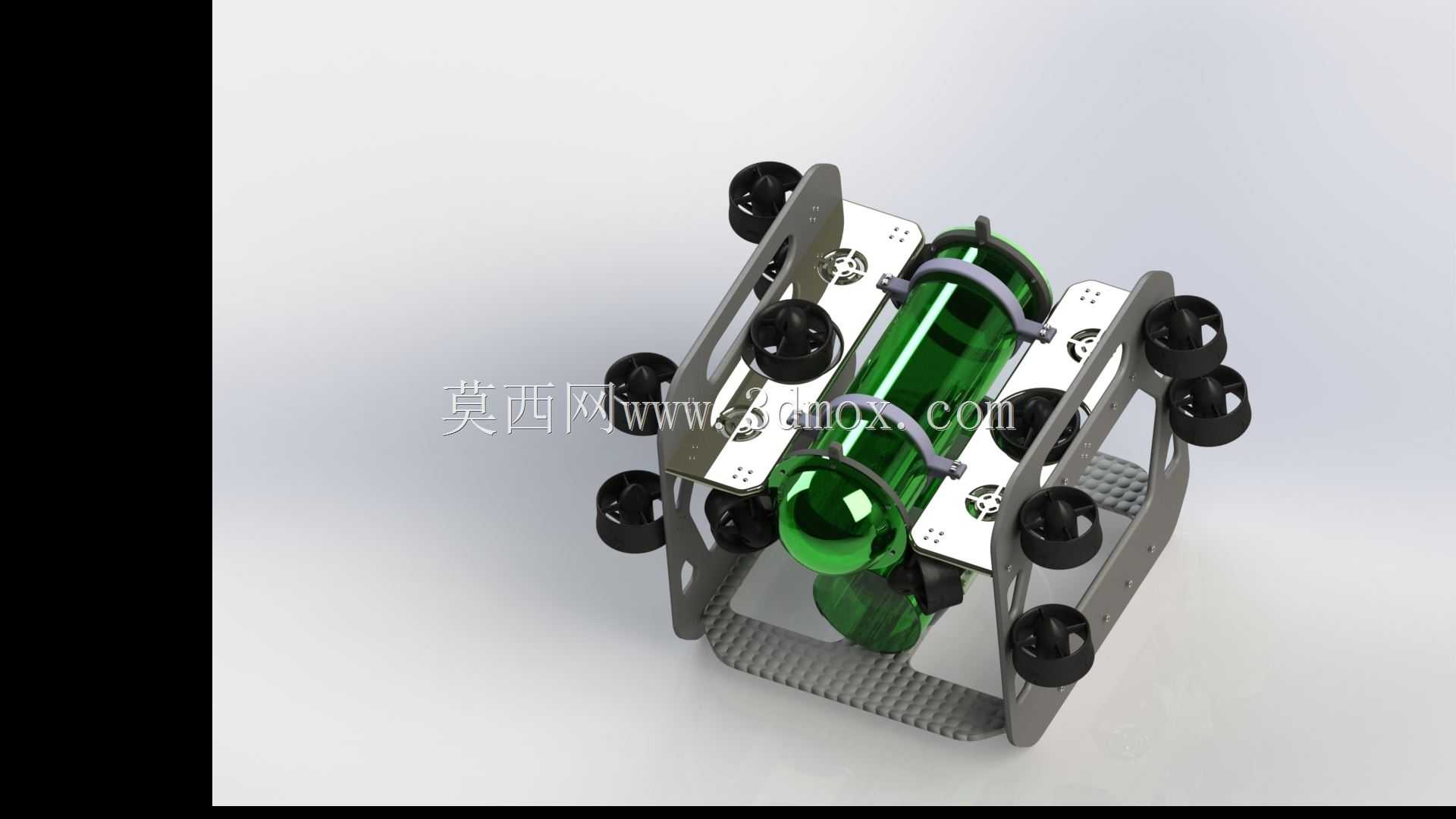

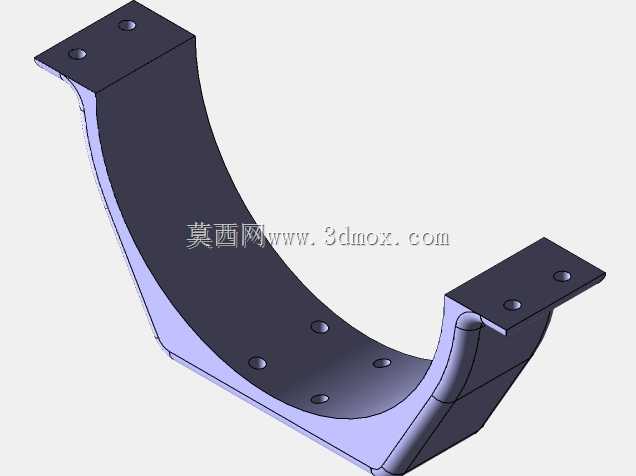

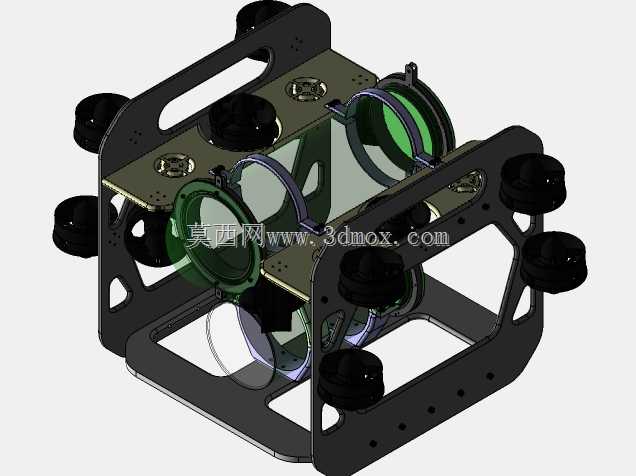

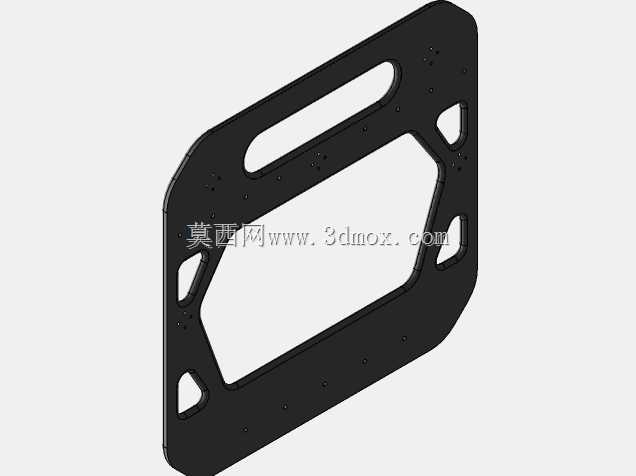

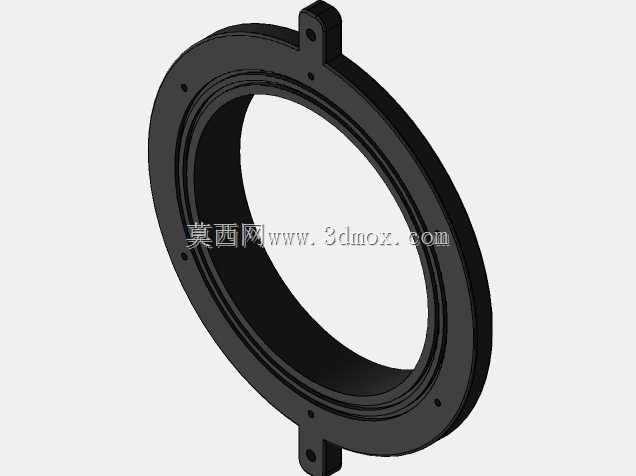

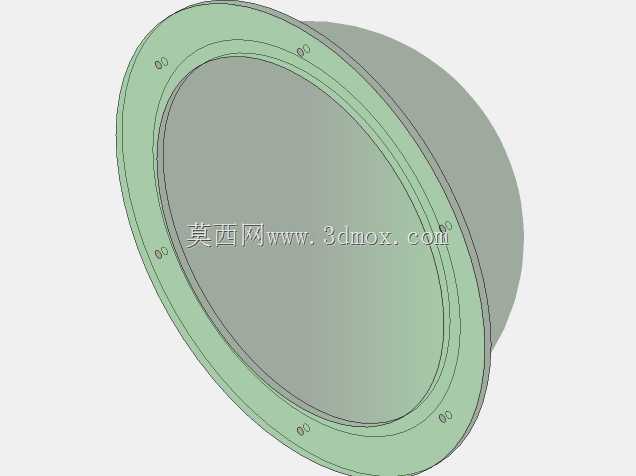

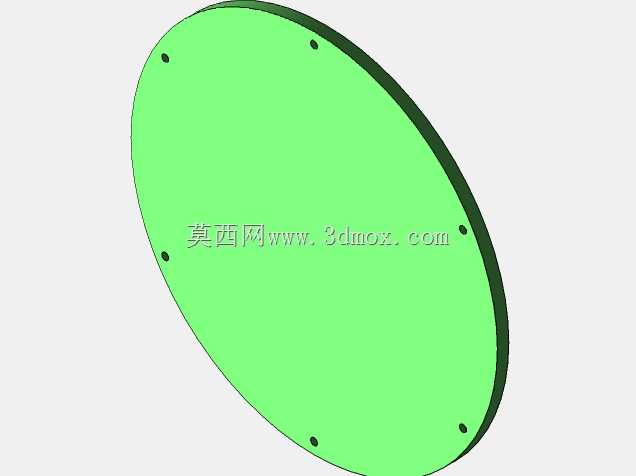

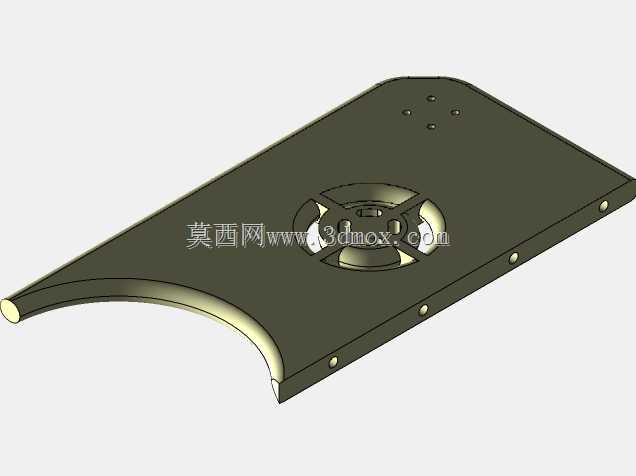

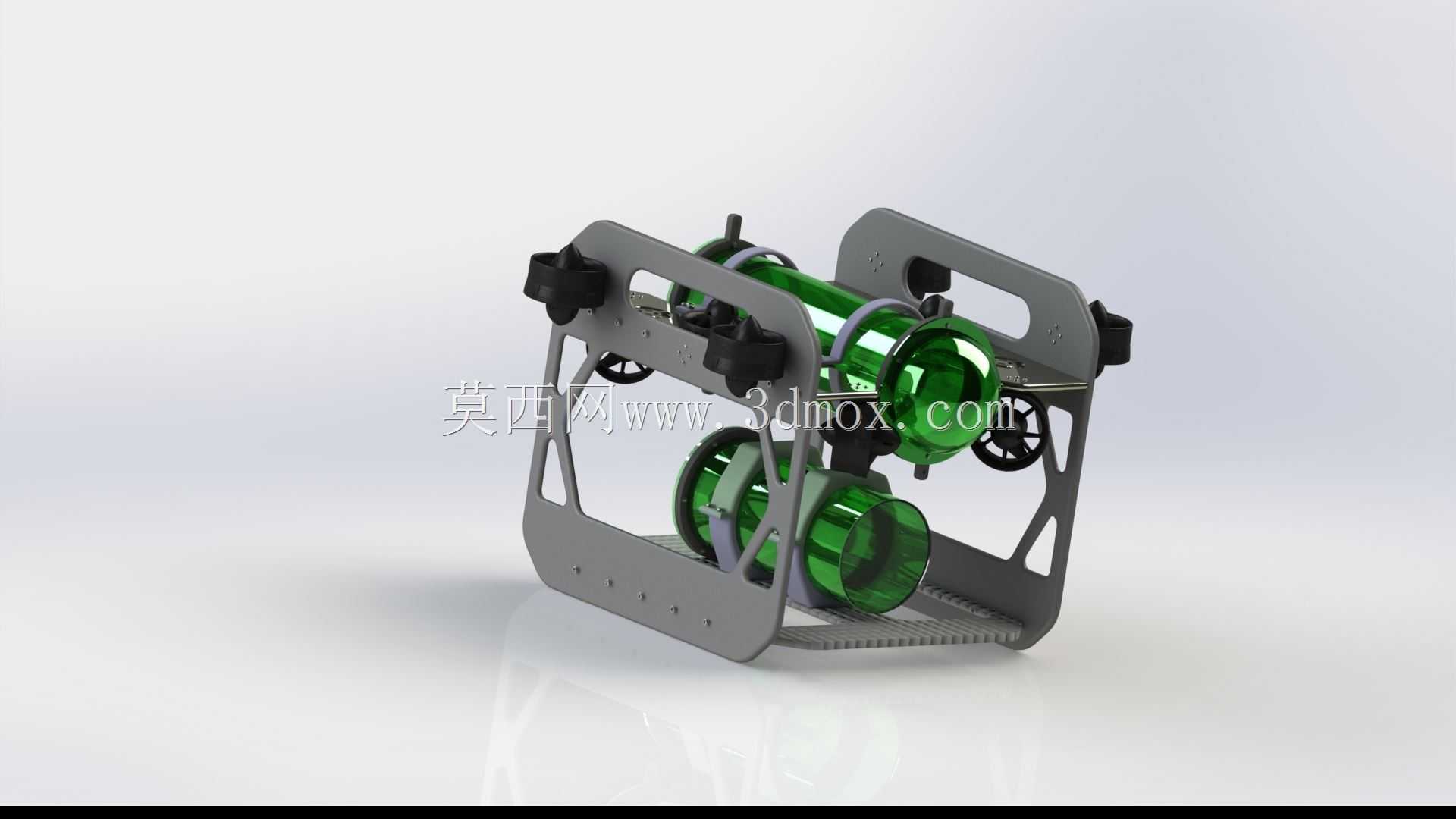

　　这款小型水下潜航装置采用开架式承载结构设计，核心框架选用镂空式金属板材一体折弯成型，框架两侧预留对称的提握凹槽，既满足单人搬运的人机工程需求，也可作为水下布放时的吊点挂载位，框架整体长宽高控制在紧凑型水下作业设备的常规尺寸区间内，可适配多数小型水域作业船的甲板布放空间，无需额外改造搭载平台。框架上下层的安装位采用等距阵列的沉头孔设计，可根据不同作业任务快速挂载传感器、采样夹具、观测摄像头等外接模块，孔位公差控制在机械装配通用标准范围内，兼容市面多数标准化水下作业配件的安装尺寸。耐压舱部分采用透明高强度工程材质制作，分为上下两组平行布置的舱段，舱体两端通过密封端盖与框架固定，舱段之间通过卡箍式紧固件实现快速拆装，

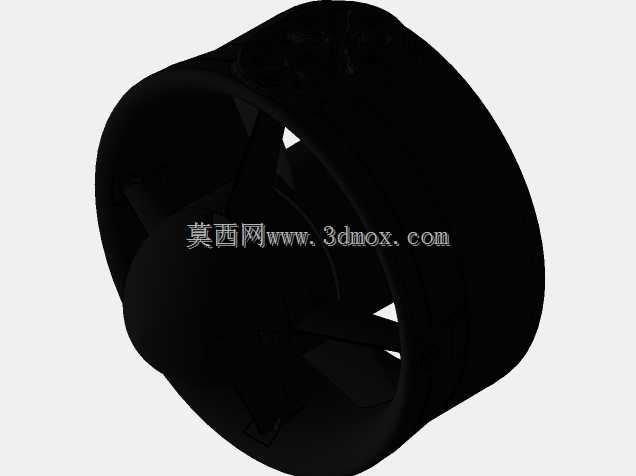

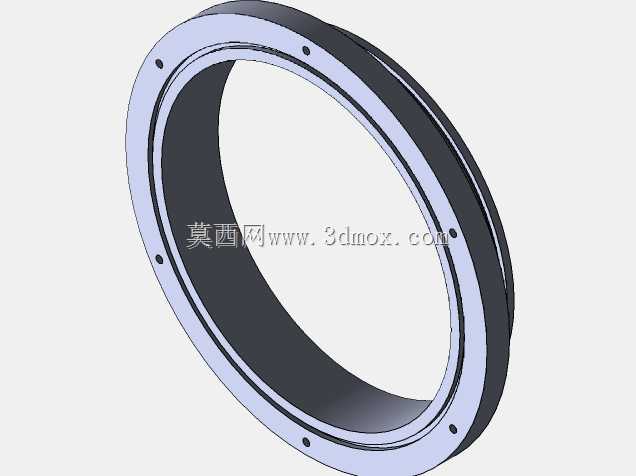

　　便于后期维护内部电路与动力元件，透明舱壁可直接观察内部元件的工作状态，无需拆解舱体即可排查常规运行故障，舱体的密封结构采用径向密封圈加端面密封的双重设计，可满足浅水域作业的水压耐受要求，适配常规内陆水域、近岸浅海的水下作业深度需求。推进系统采用多组小型水下推进器对称布置在框架四周，通过不同推进器的差速控制实现潜航器的进退、转向、升沉、定深等多自由度运动，推进器的安装支架采用快拆结构与框架连接，可根据作业水域的水流情况调整推进器的安装角度，优化不同工况下的动力输出效率。从实际应用场景来看，这类小型潜航器可覆盖水下结构目视检测、水产养殖塘底巡查、近岸水下异物排查、小型水域水文数据采集等多种作业场景，相比大型载人潜器与重型作业ROV，

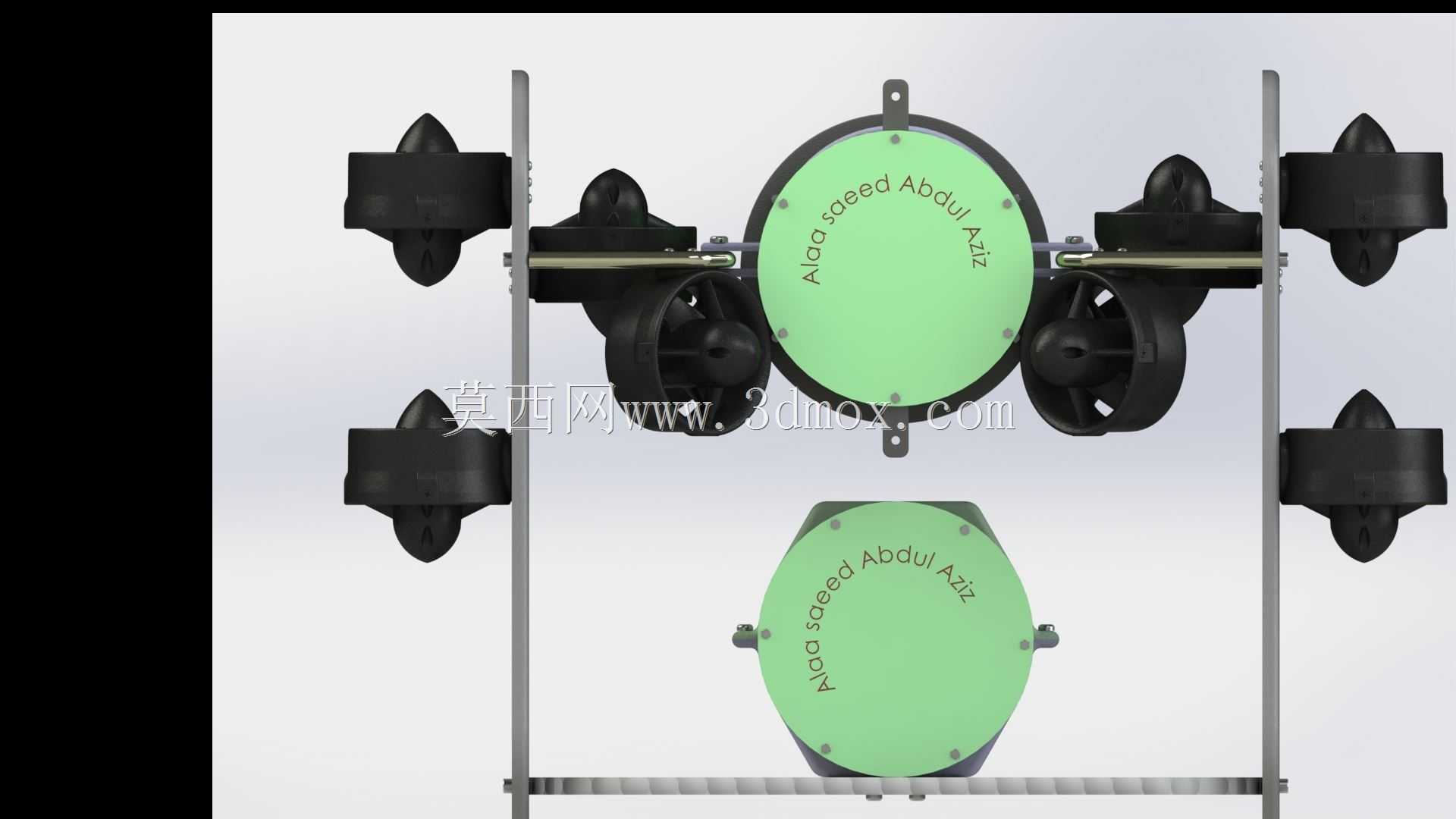

　　它的布放门槛更低，仅需1-2名作业人员即可完成全套布放与回收操作，无需配套大型吊放设备，作业灵活性更强。设计过程中优先考虑了结构的模块化属性，所有承载部件均采用标准化的连接接口，当某一部件出现磕碰损坏时，可快速更换备用件，无需整体拆解设备，降低水下作业的现场维护难度。框架的镂空结构一方面可以降低潜航器在水中行进的阻力，减少水流对设备姿态的干扰，另一方面也能避免水中的水草、杂物缠绕在设备主体上，降低作业过程中的卡滞风险。耐压舱的平行布置方式可以让设备整体重心落在框架的几何中心位置，保证水下航行时的姿态稳定性，减少定深控制时的姿态调整能耗，延长单次下水的作业时长。推进器的布置位置避开了框架下方的外接设备挂载区，

　　避免推进器产生的水流扰动影响挂载传感器的检测精度，也防止作业时卷起的水底泥沙附着在传感器镜头或检测探头上。设备整体的重量控制在单人可搬运的范围内，陆地转运时可直接放置在普通车辆的后备箱内，无需专用运输车辆，适合跨区域的零散水下作业任务。在结构强度校核阶段，框架的受力点主要集中在提握位、推进器安装位与耐压舱固定位，这几个位置的板材均做了局部加厚处理，避免布放回收时的冲击力造成结构变形，所有外露的金属部件均做了防腐蚀处理，可适应淡水与近岸海水的作业环境，减少长期使用后的腐蚀损耗。
