近海防御多用途护卫舰三维结构设计

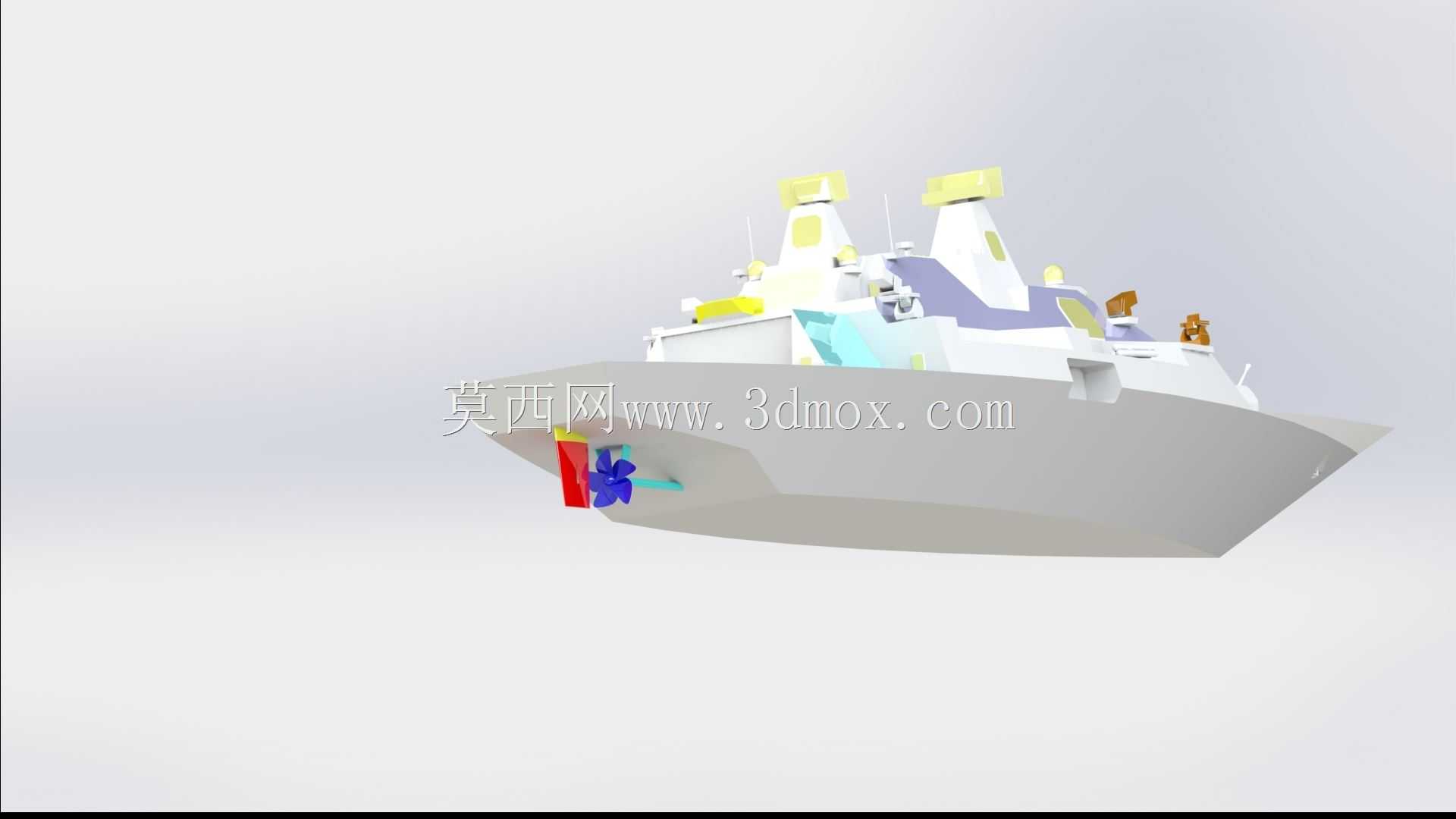

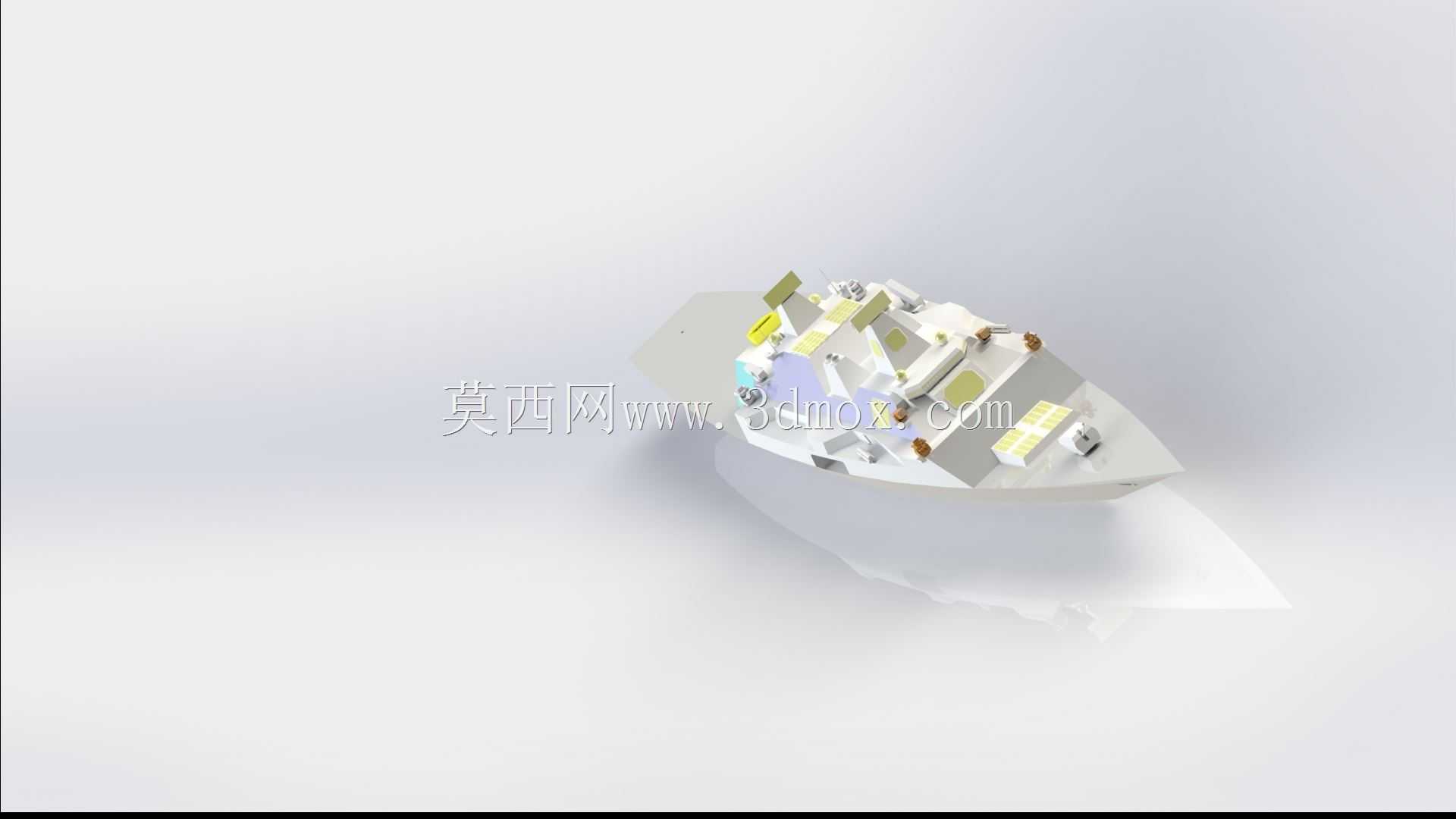

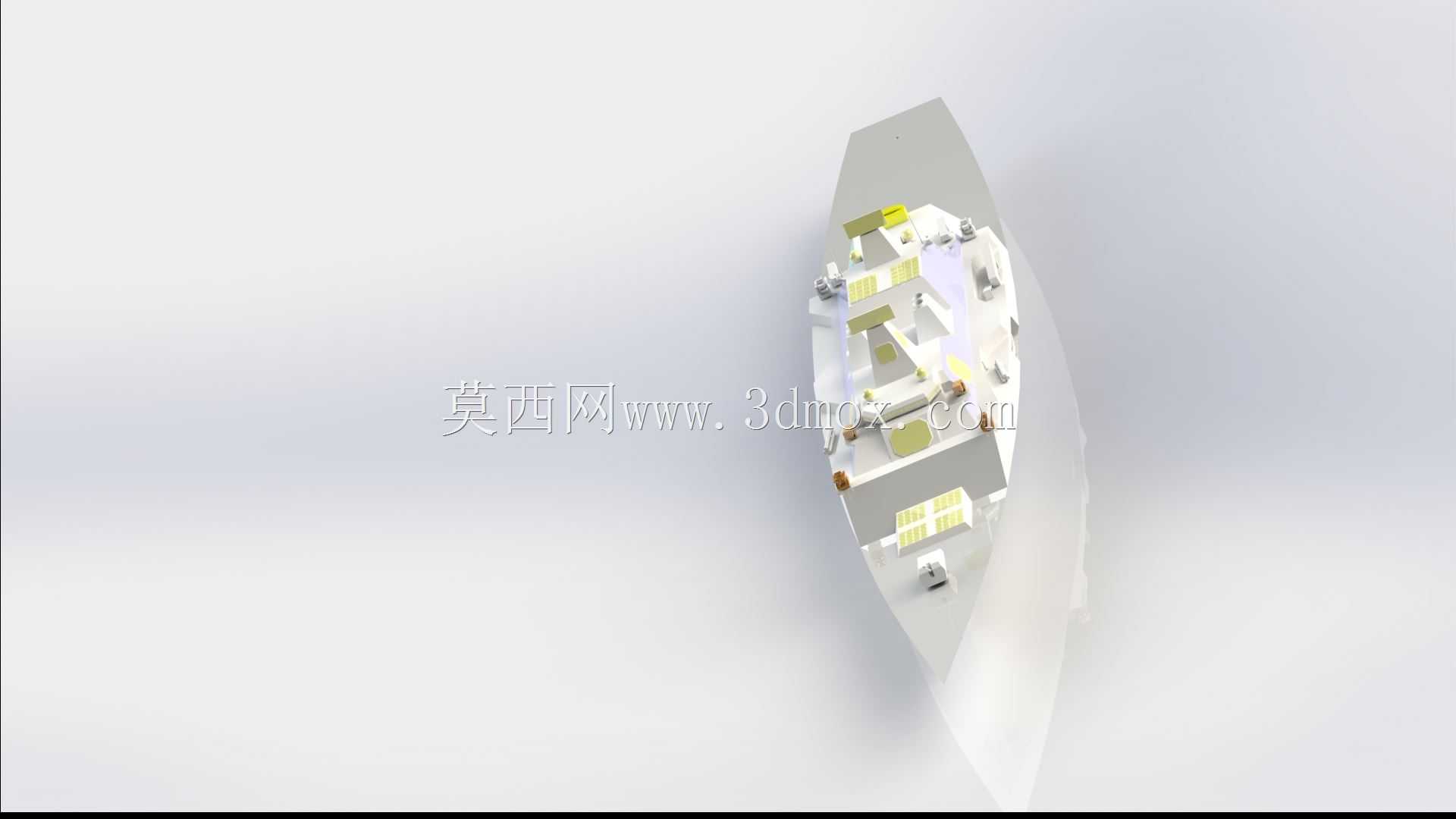

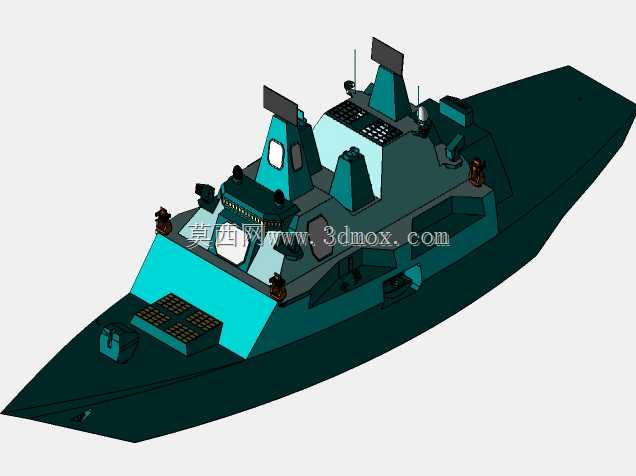

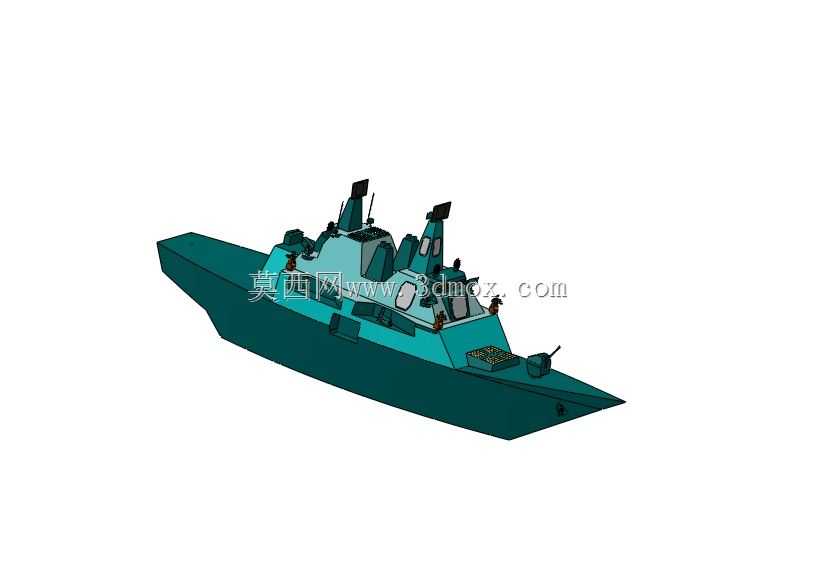

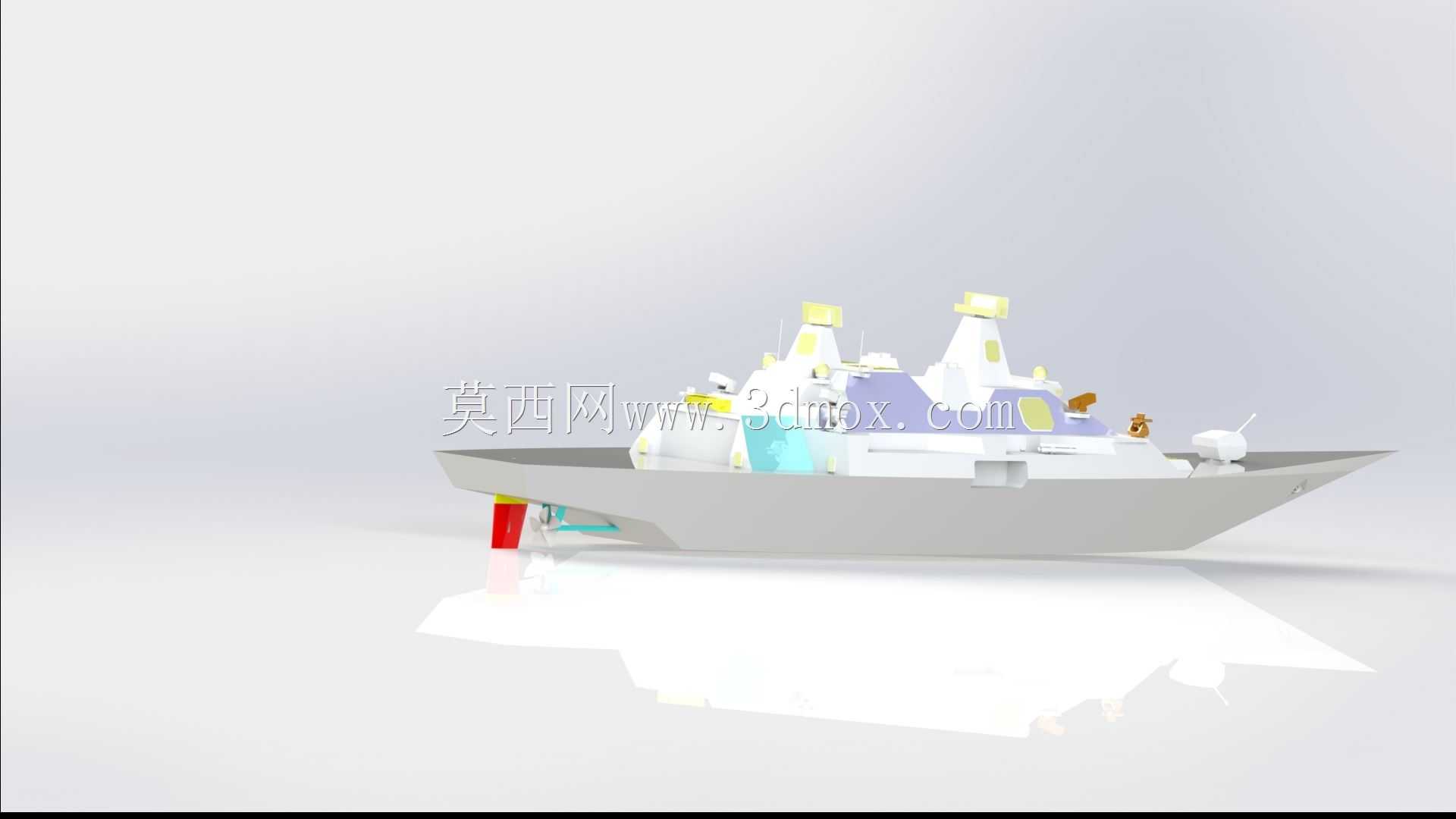

　　这款护卫舰的三维结构设计，核心围绕近海主权维护、低烈度冲突应对、专属经济区巡逻管控的实际场景展开，区别于远海大型驱逐舰的大吨位设计思路，整体采用紧凑化舰体布局，在有限的排水量约束下，平衡了反舰、反潜、防空三类核心作战能力的搭载空间，同时兼顾了近海复杂海况下的航行稳定性。从舰体外形来看，整体采用深V型船首设计，舰艏外飘角度经过反复迭代优化，能够有效降低高海况航行时的甲板上浪概率，舰体中部水线位置设置了连续的舭龙骨结构，搭配尾部的减摇鳍装置，可在5级海况下保持舰载武器的稳定发射姿态，满足近海巡逻时的全天候作业需求。上层建筑采用集成化设计思路，将传统分散布置的雷达天线、通信设备、电子战模块整合到一体化封闭式桅杆中，

　　既降低了全舰的雷达反射截面积，提升了隐蔽性，也减少了上层建筑的风阻，优化了全舰的重心分布，避免高海况下出现过大的横摇角度。舰体前部预留了主炮安装基座，基座下方设置了独立的弹药提升通道与弹舱空间，可兼容中小口径全自动舰炮的安装需求，能够应对海上小型目标拦截、对岸火力支援等任务；舰体中部的倾斜式发射架安装位，预留了反舰导弹的装填与操作空间，发射架的俯仰与回转机构安装基准面经过平面度公差优化，可保证发射时的初始姿态精度；舰体尾部设置了直升机起降平台与小型机库，可起降轻型反潜直升机，配合舰壳声呐与尾部的拖曳声呐安装位，构建覆盖近中距离的反潜探测与打击体系，应对近海海域的水下目标威胁。防空能力的设计上，在舰体两舷与上层建筑的预留位置，

　　可安装近程防空导弹发射装置与近防武器系统，覆盖不同方向的来袭目标，构建点防空拦截体系，满足单舰巡逻时的自身防御需求，也可在编队中承担辅助防空任务。动力系统舱段布置在舰体中部水线以下位置，采用减震浮筏安装结构，可降低动力系统运行时的振动与噪声传递，既提升了反潜作业时的声呐探测精度，也降低了被水下探测设备发现的概率；动力舱两侧设置了独立的损管通道，相邻舱室之间设置了耐压水密隔舱，单个舱室进水的情况下可保证全舰不沉，提升战场生存能力。舰上的人员居住舱室与作业舱室采用分层布置，作战指挥舱设置在上层建筑核心位置，具备良好的视野与装甲防护，舱内预留了显控台、通信设备的安装空间与布线通道；生活舱室布置在舰体前部与中部的上层建筑内，

　　可满足舰员长期近海巡逻的居住需求，配套设置了厨房、医疗舱、储物舱等辅助空间，舱室之间的通道宽度满足人员快速通行与损管作业的要求。舰体尾部还预留了小艇收放装置的安装位，可搭载刚性充气艇，执行临检拿捕、海上救援、人员转运等任务，拓展了非战争军事行动的适用场景。从安装边界来看，全舰的宽度满足近海主要航道的通航要求，吃水深度适配近海大陆架的水深条件，可停靠国内多数中小型军港与临时码头，不需要额外的港务设施改造即可完成驻泊补给；上层建筑的整体高度满足沿海桥梁、港口吊装设备的净空限制，可顺利进入内河入海口区域执行任务。整个建模过程中，对舰体的外板曲面、上层建筑的折角结构、武器安装基座的定位基准都做了精准的公差匹配，所有活动部件的运动路径都做了干涉检查，比如主炮的俯仰回转、发射架的开盖动作、小艇收放装置的摆动范围，都不存在结构干涉问题，可直接用于结构强度仿真、作战流程模拟、教学演示等场景，也可作为同类型舰艇改型设计的基础参考框架，帮助设计人员快速完成总体布局的调整与设备布置优化，减少前期方案迭代的重复工作量。
