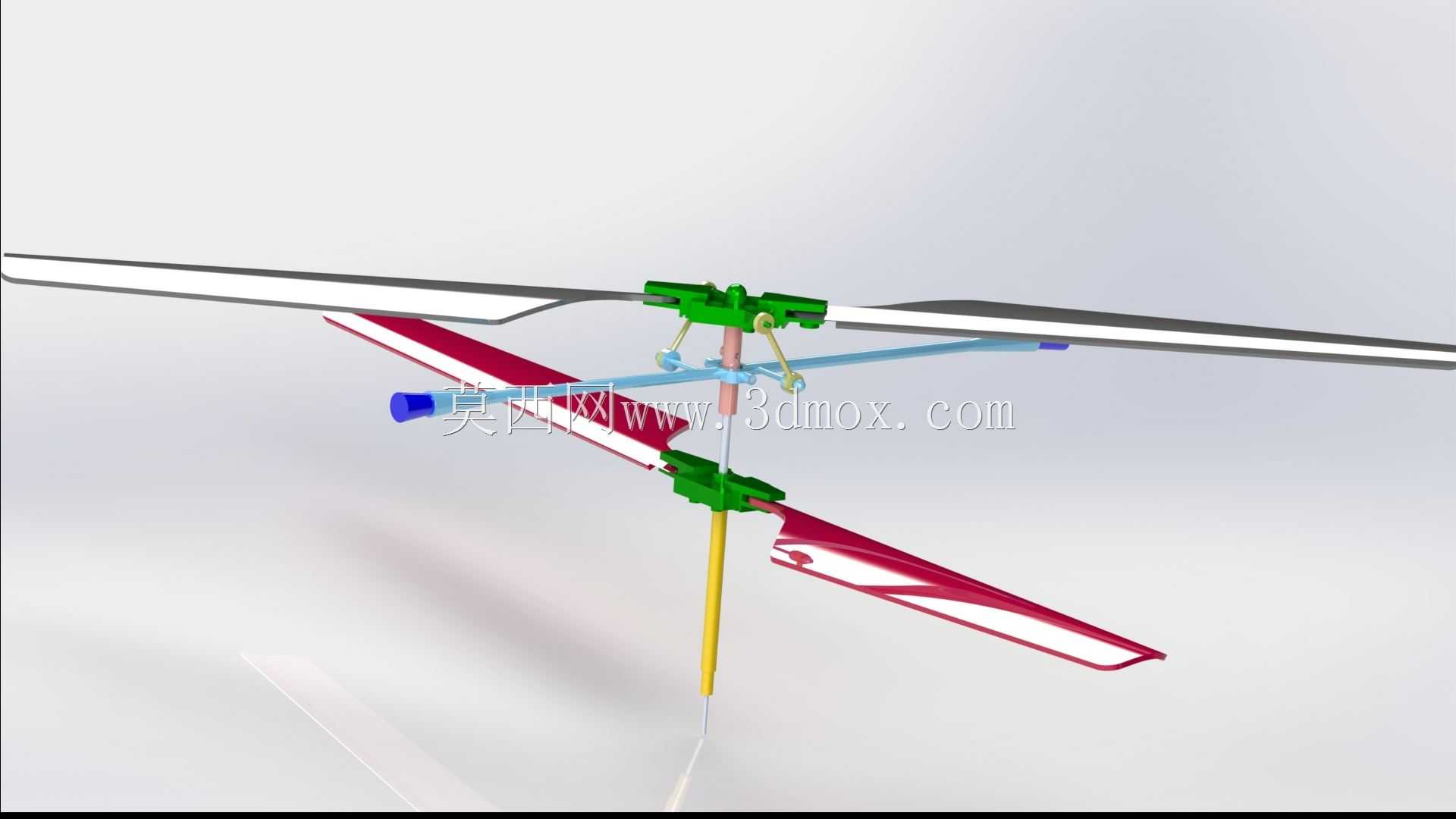

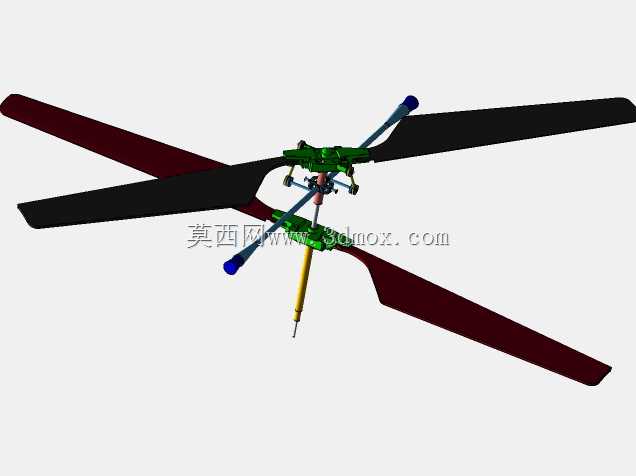

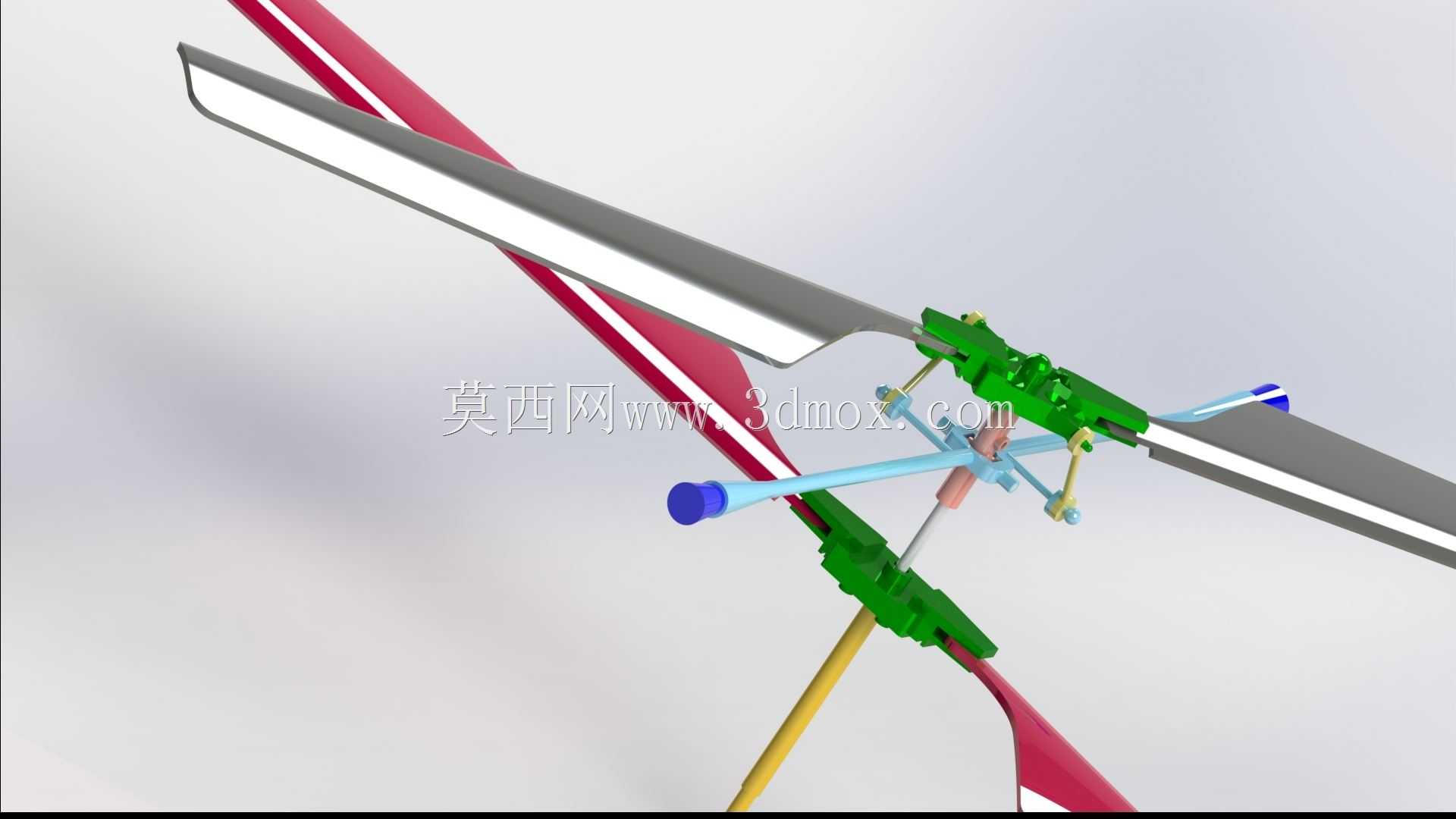

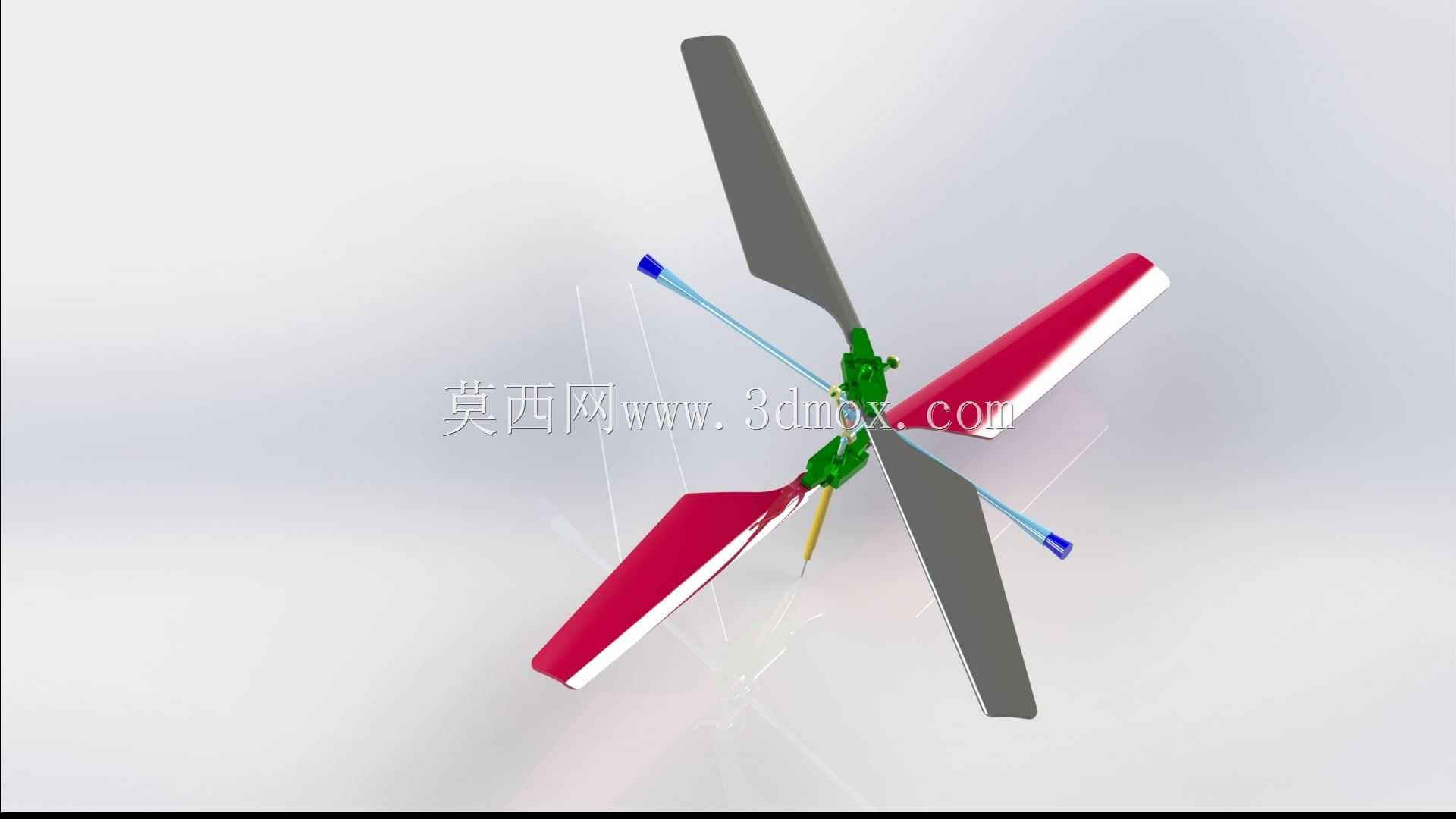

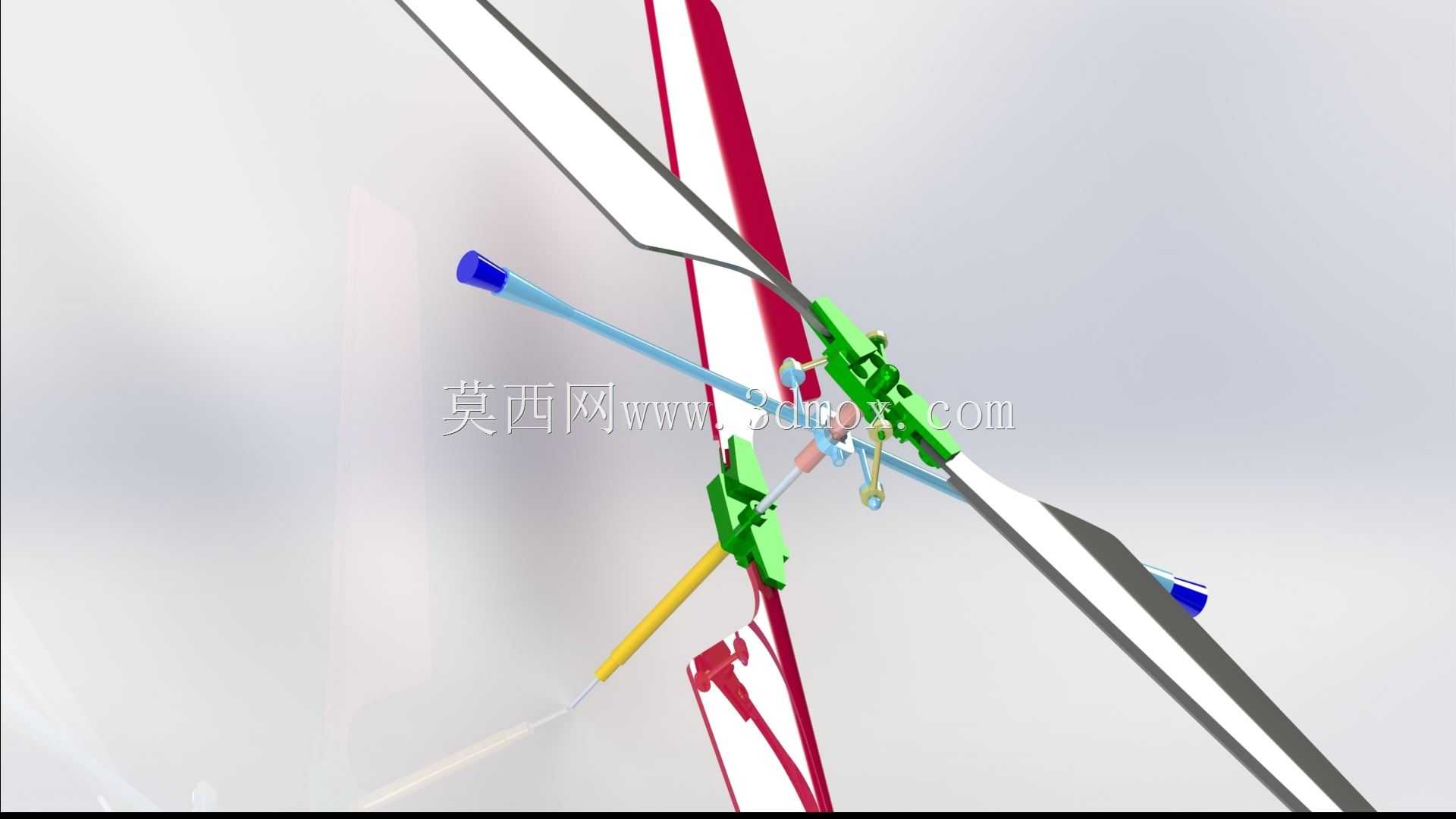

这套旋翼结构采用共轴双旋翼布局,上下两层桨叶反向旋转,可抵消单旋翼旋转带来的反扭矩,无需额外设置尾桨结构,能大幅缩减整机的侧向尺寸,特别适合舰载直升机、城市低空作业飞行器这类对起降空间有严格限制的应用场景。在实际飞行过程中,上下旋翼的转速匹配、桨距联动是控制飞行姿态的核心,这套结构在桨毂位置集成了倾斜器、变距拉杆与铰支座,可同时实现总距调节与周期变距操作,总距调整时两层桨叶的桨距同步变化,直接改变整体升力大小,控制飞行器的垂直升降;周期变距时倾斜器带动对应方位的桨叶周期性改变桨距,让旋翼锥体倾斜,从而产生水平方向的分力,驱动飞行器向任意方向平飞,同时上下旋翼的反扭矩可通过总距差进行微调,保证机身航向稳定,不会出现自旋偏移。

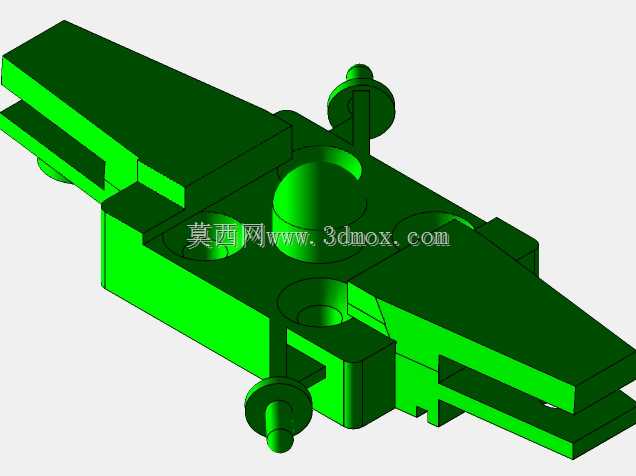

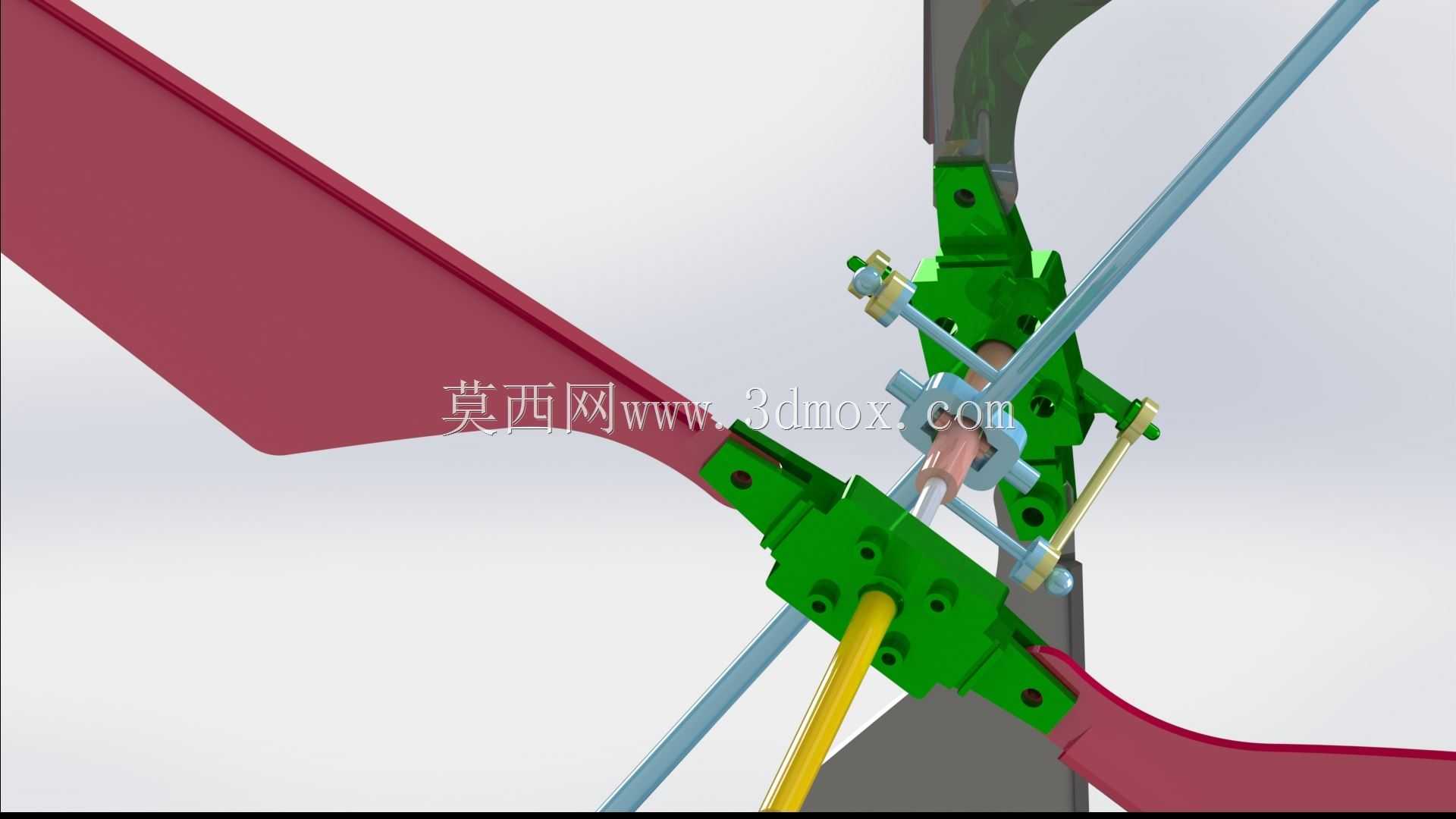

从结构设计逻辑来看,这套旋翼的桨毂采用分层嵌套的主轴结构,上下旋翼的传动轴为同轴套轴设计,内层轴与外层轴分别连接动力输出端,传递反向旋转的扭矩,两层桨毂之间预留了足够的轴向间隙,避免上下桨叶在旋转过程中出现运动干涉,同时桨叶与桨毂的连接位置设置了挥舞铰与摆振铰,可释放桨叶在旋转过程中因升力不均产生的挥舞弯矩,以及因气流扰动产生的摆振载荷,避免交变应力直接传递到主轴与机身结构,大幅提升核心承力部件的疲劳寿命。桨叶采用宽弦长翼型设计,从根部到尖部有连续的翼型扭转,可优化不同半径位置的气流迎角,降低旋翼工作时的诱导阻力,提升升阻比,桨尖位置做了切尖处理,可减弱桨尖涡的强度,降低旋翼旋转时的气动噪声,同时减少桨尖的气动损耗。
在安装边界与尺寸适配方面,这套旋翼总成的主轴下端设置有标准的法兰连接接口,可直接与主减速器的输出端对接,法兰盘上的连接孔位按照通用航空旋翼安装标准排布,可适配多数同量级直升机的主传动系统接口,安装时仅需保证主轴的垂直度公差在0.1mm/m以内,即可避免旋翼旋转时出现过大的振动。上下旋翼的桨叶长度一致,旋转时的最大扫掠半径根据适配飞行器的起飞量级设定,两层桨叶的初始安装相位交错45度,可避免上下桨叶的气动干扰,同时在最大挥舞状态下,上下桨叶的最小垂直间隙满足安全阈值,即便在强紊流工况下出现最大挥舞量,也不会发生桨叶碰撞的风险。
在实际工况适配中,这套旋翼结构的变距拉杆采用可调长度设计,在地面调试阶段可通过调整拉杆长度校准桨叶的初始安装角,保证每片桨叶的初始桨距一致,避免旋翼旋转时出现不平衡载荷;倾斜器的舵机安装座预留了通用的舵机连接位,可适配标准的航空舵机安装尺寸,无需额外设计转接支架。整套结构的承力部件均采用等强度设计思路,桨毂主体、主轴等核心承力件在满足载荷要求的前提下尽可能缩减冗余重量,桨叶内部设置有承力梁结构,在保证翼型精度的同时可承受最大起飞重量下的升力载荷与机动飞行时的过载,日常维护时仅需检查铰支座的润滑状态、桨叶表面的损伤情况以及连接紧固件的预紧力,即可保证旋翼系统的长期稳定运行,无需复杂的拆解维护流程。
- 上一篇:直升机主传动齿轮箱结构设计方案
- 下一篇:四旋翼航拍作业无人机结构设计方案
- 全部评论(0)
- 模板大小: 19.17 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 飞机
