共轴双旋翼玩具直升机结构设计

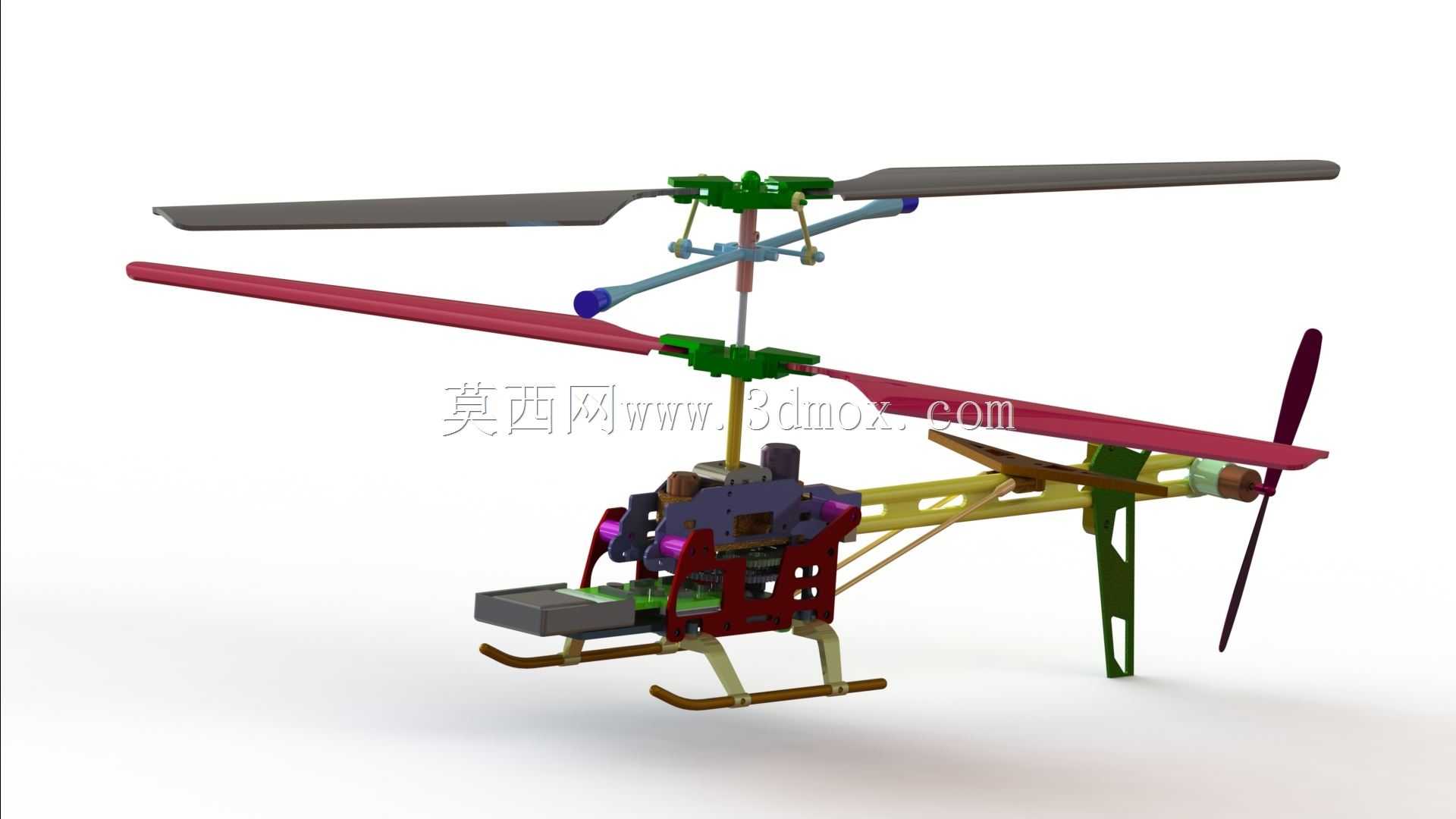

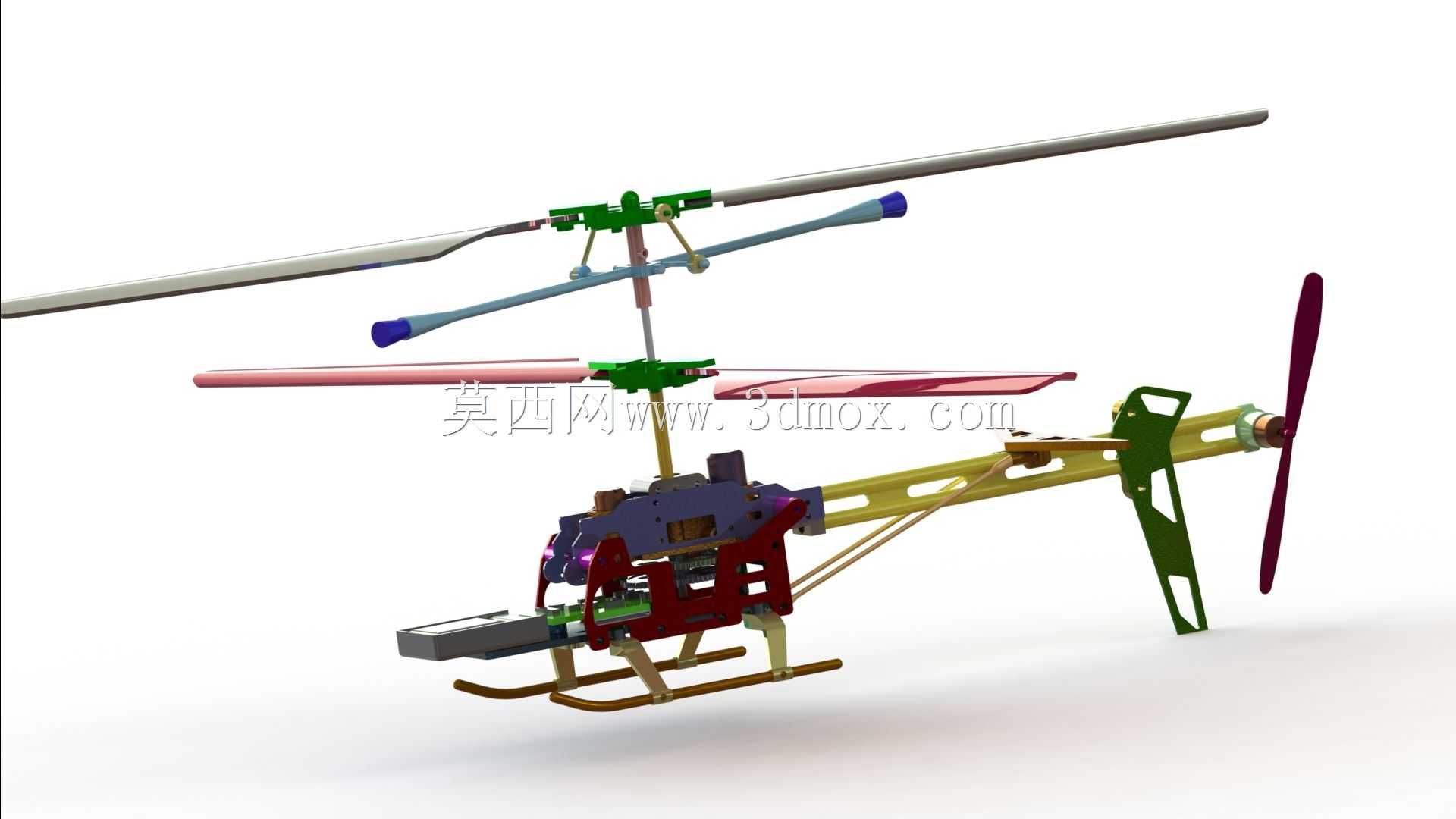

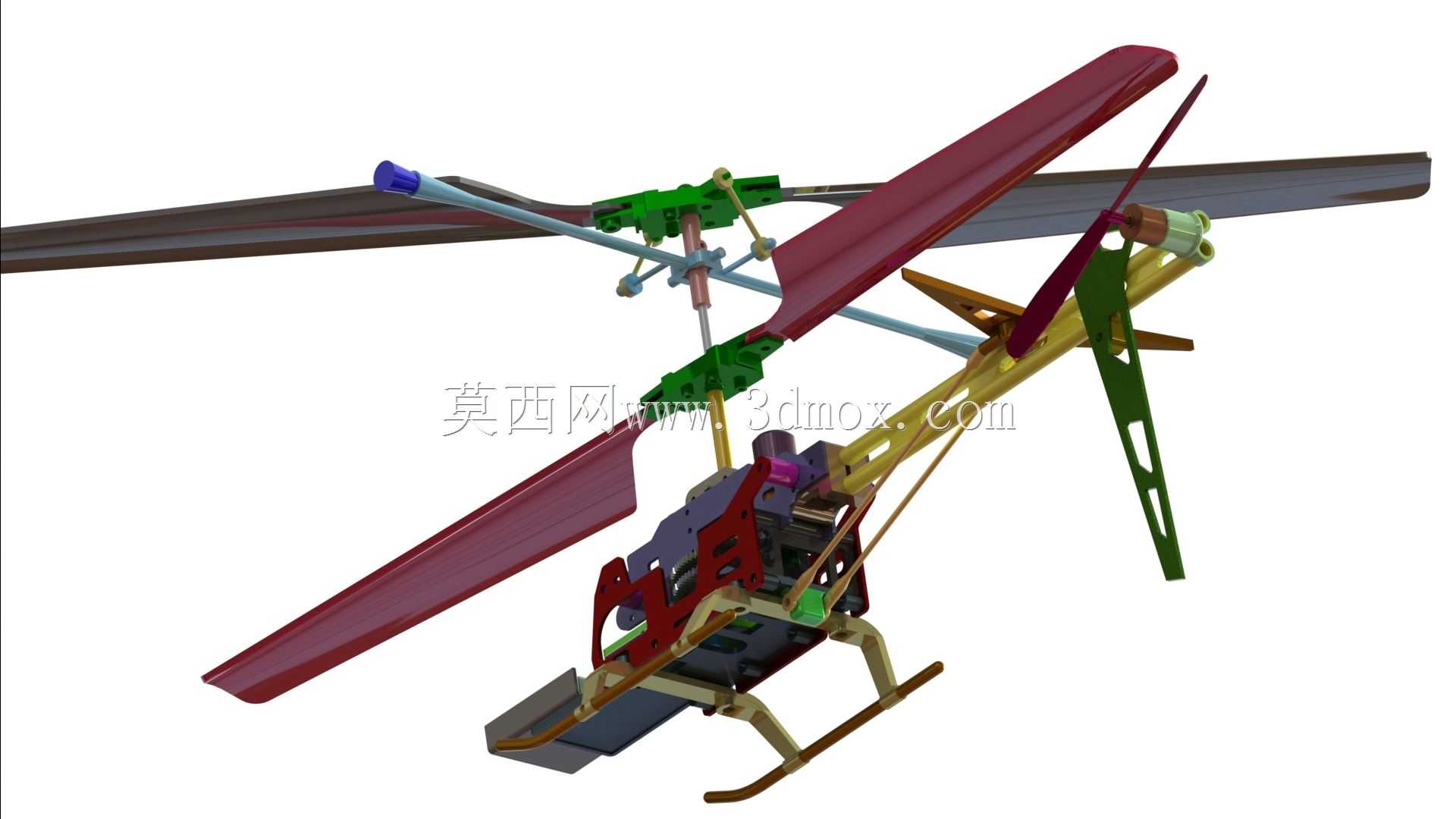

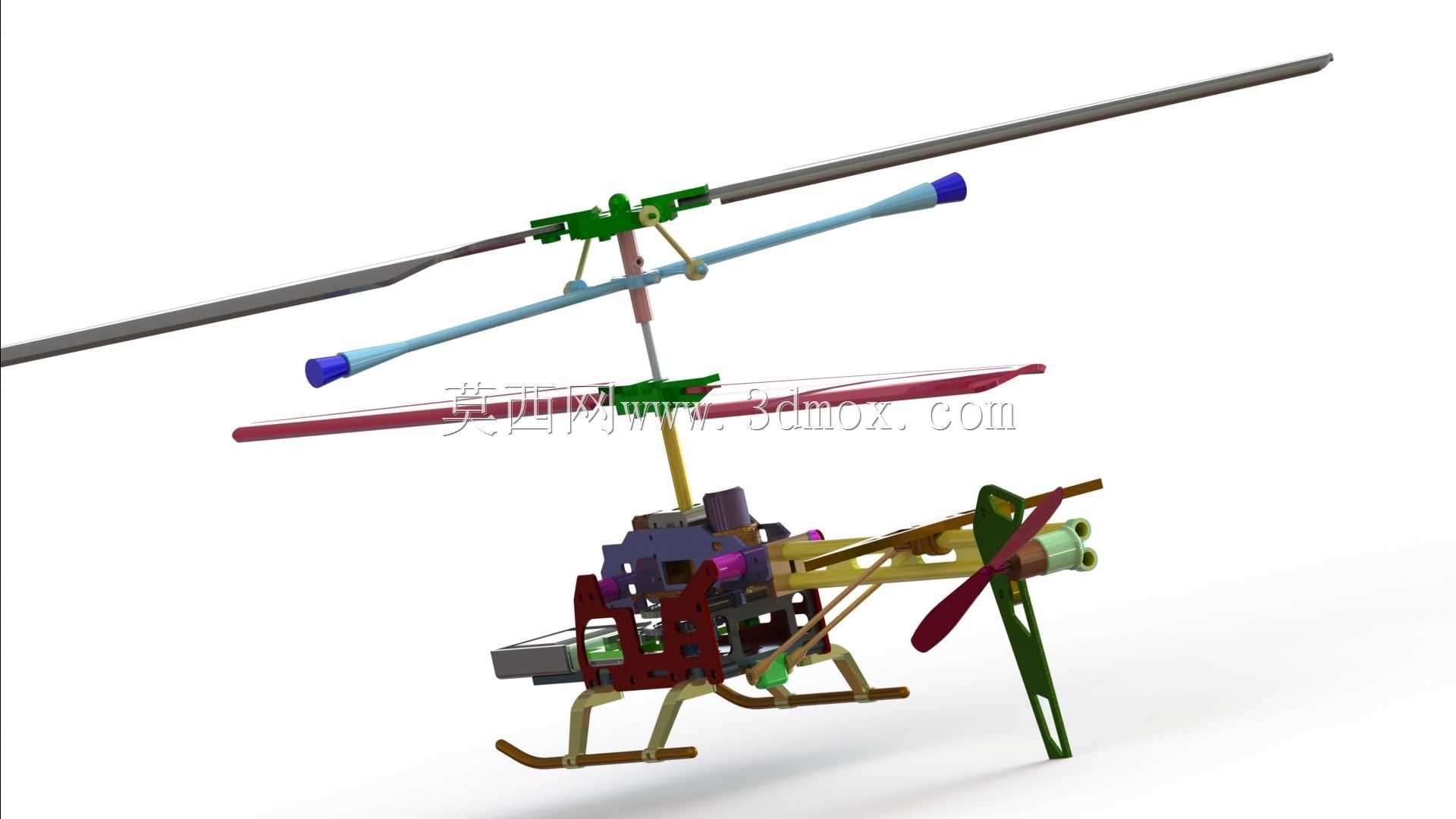

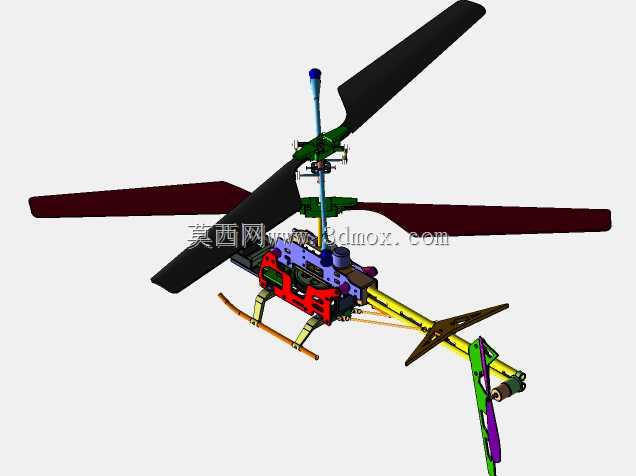

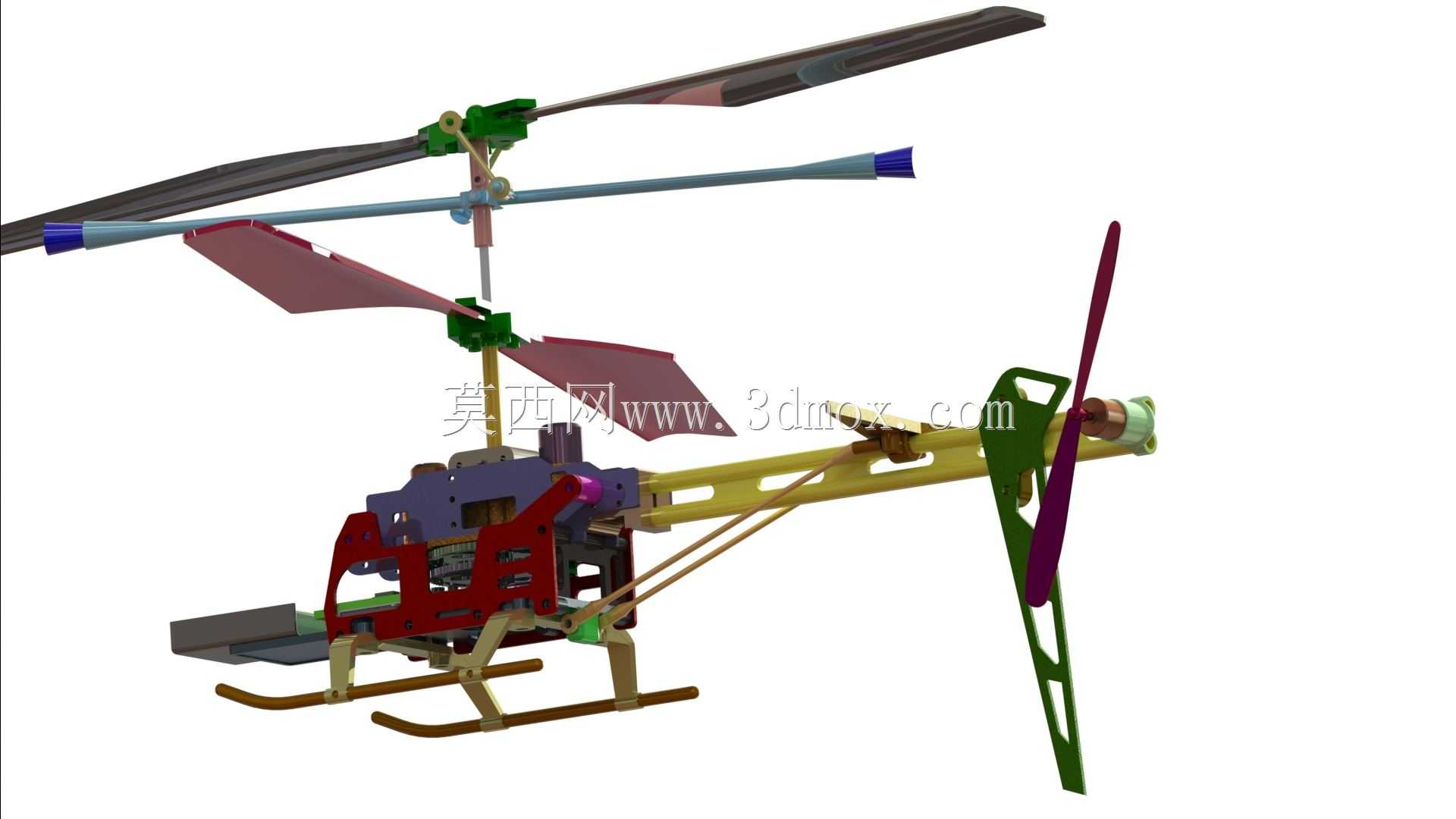

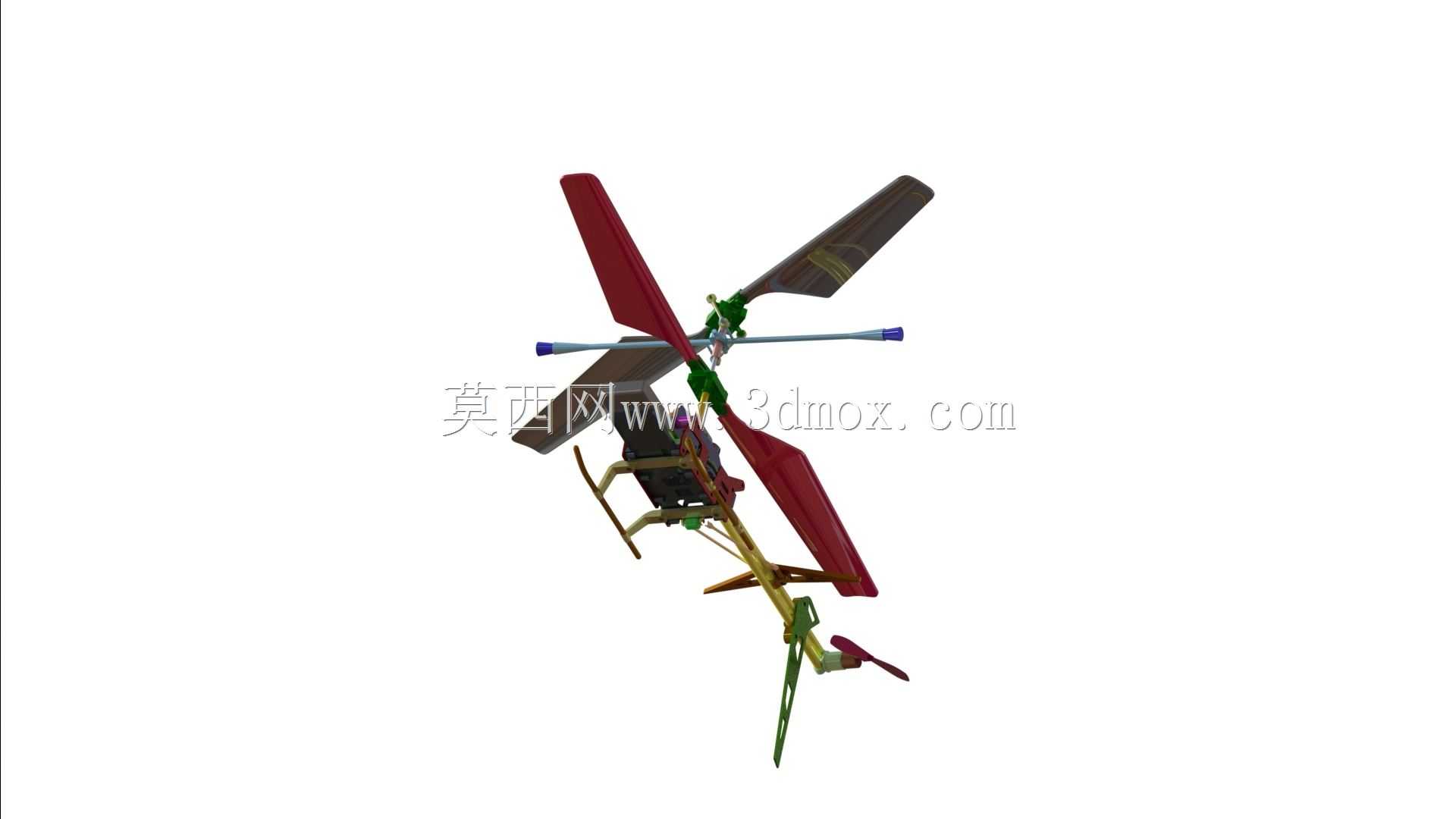

　　这款共轴双旋翼构型的小型直升机，在航模教学、青少年科创实践、微型飞行器原理验证场景中有着较高的应用价值，不同于常规单旋翼带尾桨的直升机结构，其采用上下两层反向旋转的旋翼布局，可通过上下旋翼的扭矩差实现航向控制，省去了尾桨传动结构，能够大幅缩小整机的横向尺寸，更适合室内小空间飞行场景。从实际用途来看，该结构既可以作为中小学生航空科普的具象教学载体，帮助学习者直观理解旋翼升力产生、反扭矩平衡、飞行姿态控制的基础原理，也可以作为微型消费级玩具直升机的结构原型，适配小功率动力组件完成低速低空的稳定飞行。

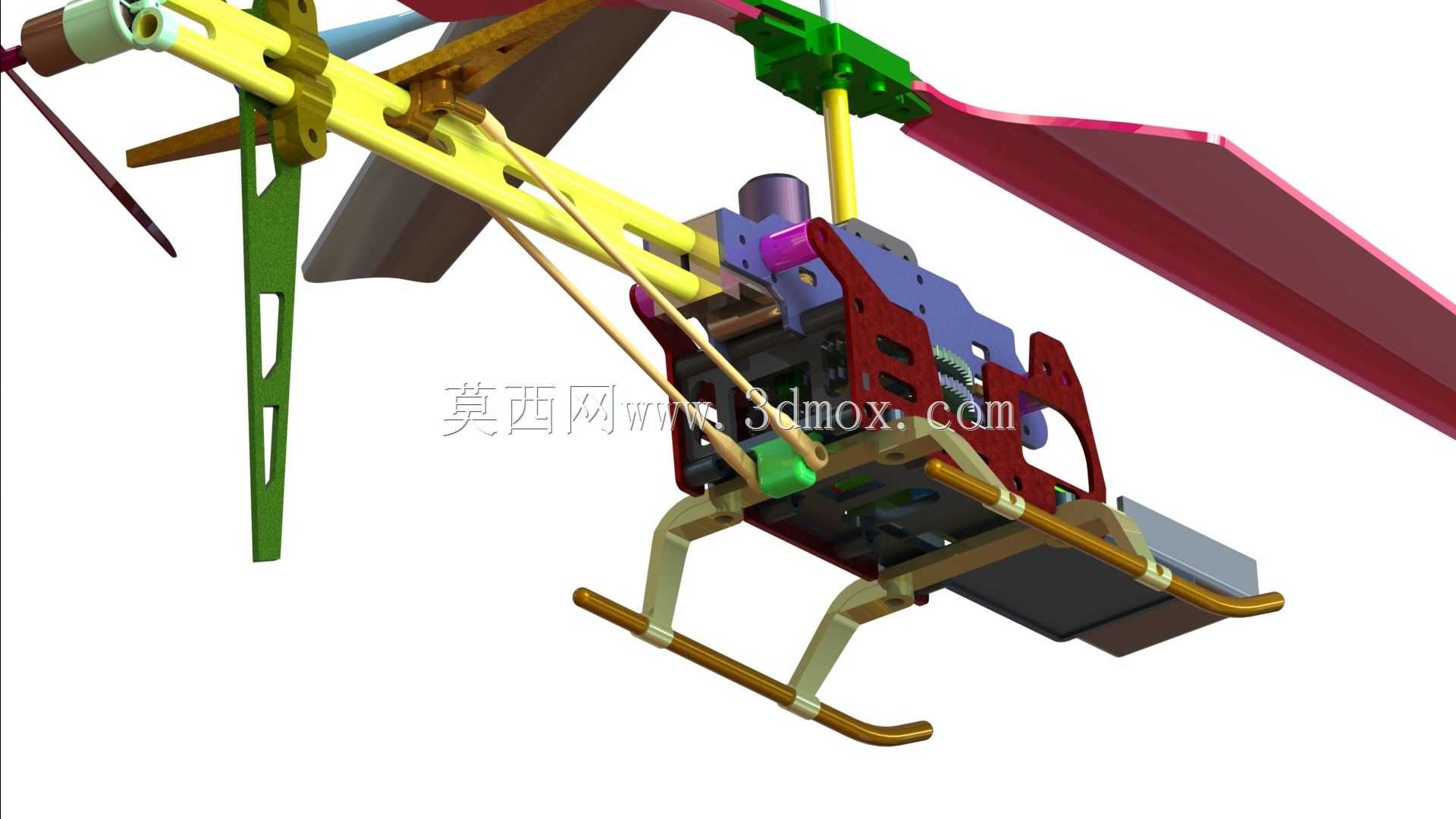

　　在功能特性层面，该设计的核心亮点集中在旋翼系统与机身承力结构的匹配上：上下旋翼分别通过独立的旋翼夹头与中心主轴连接，每片旋翼都预留了挥舞铰的活动间隙，可在飞行过程中自动平衡旋翼旋转时产生的升力不对称问题，降低飞行时的振动幅度；尾杆末端设置的小型垂直旋翼并不承担反扭矩抵消功能，主要用于俯仰姿态的微调，配合旋翼的周期变距结构实现前后飞行的姿态控制；机身下部采用滑橇式起落架，弧形的金属支架具备一定的弹性形变能力，在降落接触地面时可吸收冲击能量，避免硬着陆对机身内部传动组件、动力部件造成冲击损伤。

　　从设计思路上看，整个结构优先考虑了装配便捷性与维护便利性，机身主承力框架采用镂空的板件拼接结构，无需复杂的曲面注塑模具即可完成加工，各传动齿轮、动力电机的安装位都设置了定位卡槽，装配时可直接卡入对应位置，减少紧固件的使用数量；旋翼与主轴的连接采用快拆式卡扣结构，更换损坏的旋翼时无需拆解整个机身传动链，日常维护的操作门槛更低。考虑到玩具类产品的使用场景，所有外露的传动部件都做了圆角处理，旋翼边缘也做了钝化设计，避免运行过程中剐蹭造成伤害。

　　在外形尺寸与安装边界方面，该设计的整机长度控制在200毫米左右，旋翼旋转时的最大直径约180毫米，整机高度（从起落架底部到上旋翼顶端）约160毫米，机身主框架的宽度仅35毫米，整体尺寸适配常规的掌心握持需求；内部动力组件的安装仓预留了10毫米×20毫米×30毫米的空间，可适配常规的720空心杯电机与配套的减速齿轮组，电池安装位位于机身重心位置，可容纳300毫安时以内的小型锂聚合物电池，保证整机重心落在旋翼主轴的轴线上，避免飞行时出现重心偏移导致的姿态失控；起落架的横向支撑宽度为60毫米，降落时的稳定支撑角大于30度，即使在略有倾斜的平面上降落也不易发生侧翻。

　　结构细节上，旋翼夹头与旋翼的连接位置设置了角度调节卡槽，可根据飞行需求调整旋翼的初始安装角，匹配不同转速下的升力输出特性；尾杆采用细长的镂空结构，在保证结构刚度的前提下尽可能降低尾部重量，减少整机的配平难度；机身侧板上开设的多个镂空槽既可以减轻整机重量，也能为内部的动力电机、电子调速器提供散热通道，避免长时间飞行时部件过热导致的性能衰减。整个结构的传动路径设计简洁，动力从电机输出后经一级减速齿轮传递到下旋翼，再通过同轴的反向传动套传递到上旋翼，传动环节少，机械效率高，能够在小功率动力输入下获得足够的升力储备。
