大规模生产用钻孔分度钻模夹具结构

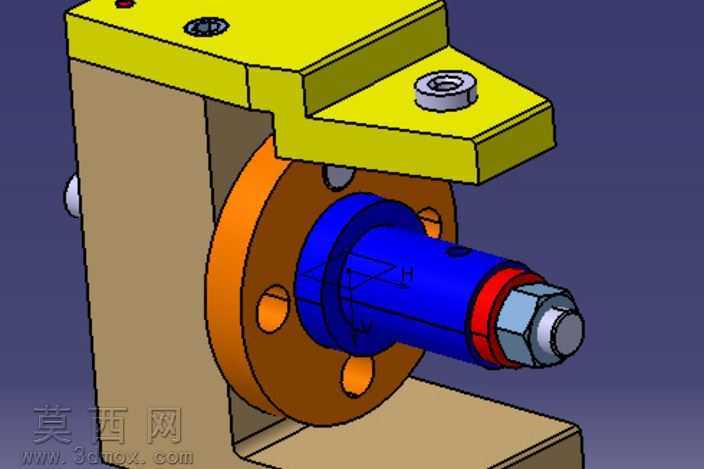

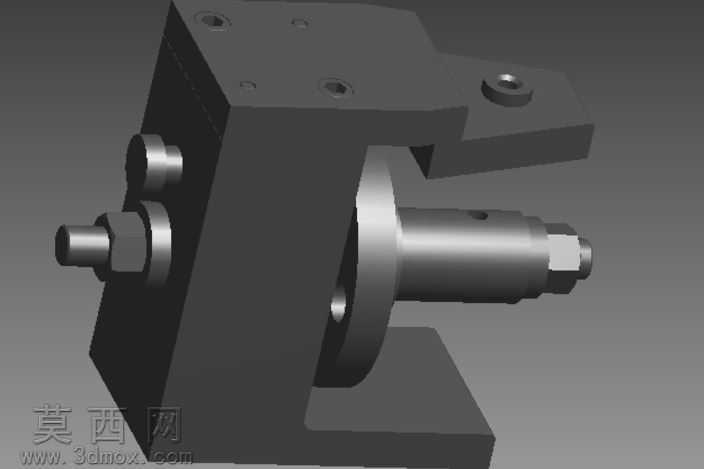

本模型为面向大规模钻孔加工场景设计的分度式钻模夹具，整体采用三维参数化建模完成，各零部件装配关系清晰，干涉检查验证完整，可直观呈现夹具的工作状态与结构细节。建模过程中针对夹具的功能特性对各部件做了材质区分与外观渲染：上方的钻模板采用亮黄色外观表现钢制构件的表面处理效果，中部的分度盘采用棕褐色还原铸铁材质的厚重质感，芯轴部分采用深蓝色区分主体轴类构件，锁紧螺母与垫圈分别采用银灰色、红色做视觉区分，不同材质的色彩搭配清晰划分了各功能部件的边界，便于快速识别夹具的组成结构。从结构设计来看，该夹具采用立式支撑布局，后侧的L型支撑座为整体提供稳定的安装基准，上方伸出的钻模板搭载可更换钻套，能够精准引导钻头完成指定位置的钻孔加工，避免钻孔偏斜；中部的法兰式分度盘沿圆周方向均匀布置定位孔，配合锁紧机构可实现工件的周向等分分度，一次装夹即可完成多个等分孔的加工，大幅减少重复装夹的辅助时间；前端的锁紧组件采用螺母压紧结构，配合垫圈实现工件的快速装夹与拆卸，操作便捷且夹紧力稳定可靠。设计思路上，该夹具重点针对大规模生产的使用需求做了优化，将重复操作过程中易磨损的钻套设计为可更换结构，当钻套因长期受钻头摩擦出现磨损超差时，仅需更换对应钻套即可恢复夹具精度，无需整体更换夹具主体，大幅降低了工装的使用与维护成本；同时分度定位结构采用索引式安排，定位精度稳定，重复定位一致性好，能够有效保证批量加工工件的孔位精度一致性，减少人工找正的操作误差，适配流水线式的批量生产节奏，可有效提升钻孔工序的加工效率，降低操作人员的劳动强度，整体结构紧凑，安装调试便捷，具备较强的实际生产应用价值。
