电机带轮多级皮带传动机构装配设计

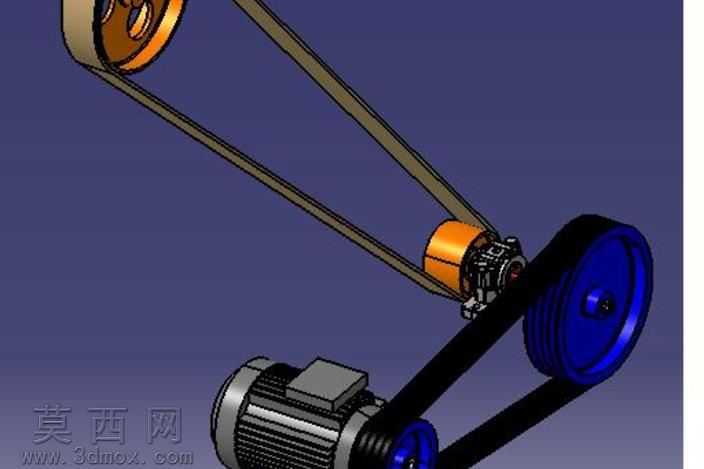

本套传动机构采用三维参数化建模方式完成全流程设计，建模过程中严格遵循机械传动设计规范，对每一个零件的尺寸参数进行精准约束，确保各部件装配后无干涉、传动路径顺畅。首先完成驱动电机的建模，还原电机外壳的散热筋结构、输出轴的轴径公差、安装底座的定位孔位，对电机外壳赋予哑光灰铸铁材质，输出轴赋予调质钢金属质感，还原真实工业电机的外观特征。随后完成各级带轮的建模，根据传动比要求设计不同直径的带轮结构，精准绘制带轮的轮槽曲面，确保轮槽角度与三角带的截面尺寸完全匹配，带轮主体赋予深蓝色工程塑料与钢材结合的材质效果，轮槽部分做哑光防滑质感处理，还原真实带轮的表面工艺。接下来完成传动皮带的建模，采用样条曲线拟合皮带的张紧路径，精准计算不同传动级之间的皮带长度，确保皮带安装后处于合理张紧状态，皮带赋予黑色橡胶材质，添加细微的织物纹理增强真实感，同时还原皮带与带轮接触位置的形变效果，让传动状态更贴近实际运行场景。中间的过渡传动部件同样做精细化建模，还原轴承座的安装结构、传动轴的台阶定位、连接法兰的螺栓孔位，对金属加工面做高光金属质感处理，非加工面做粗糙铸铁质感区分，清晰呈现不同加工工艺的表面差异。整体装配过程采用自下而上的设计思路，先完成所有单个零件的建模校验，再通过同轴、重合、距离等装配约束完成总装，装配完成后进行全局干涉检查，调整带轮的轴向位置、皮带的张紧度，确保各级传动的中心距符合设计要求。渲染阶段采用工业产品常用的三点布光方式，主光源模拟车间顶光效果，辅光源消除结构暗部阴影，轮廓光勾勒皮带与带轮的边缘轮廓，背景采用沉稳的深蓝色调突出机械结构本身，清晰展现多级皮带传动的动力传递路径：电机输出动力后，通过第一级三角带传递至中间过渡轴，再通过第二级皮带传递至末端从动带轮，整套机构可实现减速增扭的传动效果，结构布局紧凑，传动平稳性好，可作为小型设备的动力传输单元参考方案，建模过程中保留了所有零件的参数化特征，可根据实际传动比需求快速调整带轮直径、皮带长度、电机安装位置等参数，适配不同的设备动力传输场景。
