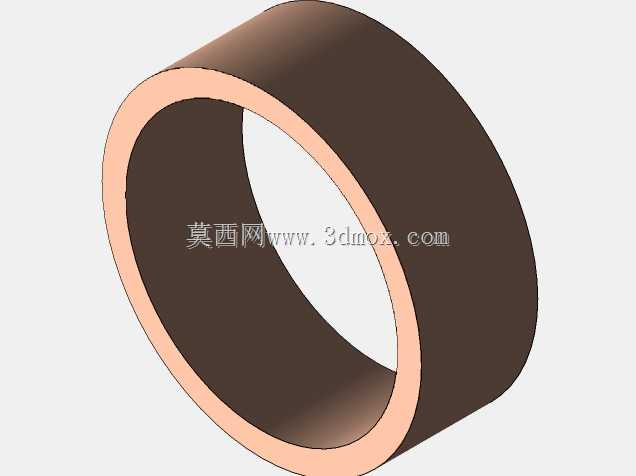

阿特拉斯磨M1-258B主轴皮带轮配套轴承

在轧钢生产车间的精磨工序段，阿特拉斯M1系列磨床承担着轧辊表面高精度修磨的核心任务，主轴皮带轮轴承作为动力传递路径上的关键支撑部件，其运行稳定性直接决定磨床的加工精度与连续作业时长。这类轴承安装在主轴输入端与皮带轮的配合位置，既要承受皮带张紧带来的径向载荷，也要平衡主轴高速旋转时产生的小幅轴向窜动，是保障磨头动力平稳输入的核心零件。从实际工况来看，磨床作业时主轴转速通常维持在每分钟数千转，皮带传动带来的持续交变载荷会持续作用在轴承套圈上，同时磨床工作环境中存在少量金属磨削碎屑与切削液雾，这就要求轴承的结构设计既要保证旋转精度，也要具备一定的抗杂质侵入能力。本次建模的轴承采用双层套圈结构，外层为淬硬轴承钢材质的承载套，表面做发黑处理提升耐磨与防锈性能，内层为铜合金材质的滑动摩擦层，与主轴轴颈直接配合，这种复合结构相比传统滚动轴承，在高转速、中等载荷的磨床主轴工况下具备更好的抗振性能，能够有效吸收皮带传动带来的小幅振动，避免振动传递到磨头端影响轧辊磨削的表面粗糙度。从安装边界来看，该轴承的外径与皮带轮的内孔采用过盈配合，安装时需要通过热装工艺将轴承压入皮带轮内孔，过盈量控制在0.02-0.04mm区间，既保证传动过程中轴承外圈与皮带轮无相对滑动，也避免过盈量过大导致轴承内圈变形影响配合间隙；轴承内径与主轴轴颈采用间隙配合，间隙值控制在0.01-0.02mm，保证主轴高速旋转时能够形成稳定的润滑油膜，同时避免间隙过大导致主轴跳动超差。轴承的宽度尺寸与皮带轮的轮毂宽度匹配，安装后轴承两端面与皮带轮轮毂端面齐平，两侧通过主轴端盖与密封件实现轴向定位，端盖上的密封唇口紧贴轴承外圈端面，能够阻挡外界的磨削碎屑与切削液进入轴承摩擦面，延长轴承的维护周期。在设计建模过程中，首先根据磨床主轴的载荷参数计算轴承的径向承载能力，确定套圈的壁厚尺寸：外层钢套的壁厚占总壁厚的60%，保证足够的结构刚度承受皮带张紧力，内层铜合金衬层厚度占总壁厚的40%，保证摩擦面具备良好的嵌藏性与顺应性，即使有少量微小杂质进入摩擦面，也能嵌入铜衬层内部避免划伤主轴轴颈。建模时重点还原了两层套圈的配合面特征，钢套与铜衬之间采用过盈配合，配合面做粗糙化处理保证两者结合牢固，不会在长期旋转过程中出现相对滑动；轴承的两端面做倒角处理，倒角尺寸为C1，既方便安装时的导向导入，也去除加工毛刺避免安装时刮伤配合零件。从实际应用反馈来看，这类复合结构的滑动轴承在阿特拉斯M1-258B磨床上的连续运行寿命可达8000小时以上，相比同尺寸的滚动轴承，抗振性能提升30%左右，能够将磨床加工的轧辊表面粗糙度稳定控制在Ra0.8以内，满足高精度轧辊的加工要求。在设备维护过程中，更换该轴承时需要重点检查主轴轴颈的磨损情况，如果轴颈表面存在拉伤或者磨损量超过0.03mm，需要先对轴颈进行刷镀修复再安装新轴承，否则会导致轴承间隙过大，运行时出现振动异响；同时安装前需要在铜衬内表面涂抹一层耐高温的锂基润滑脂，保证设备启动初期的润滑效果，避免干摩擦导致衬层烧损。建模过程中对轴承的所有配合尺寸都按照实际加工公差进行了参数化设置，不同尺寸段的公差等级符合机械设计手册中滑动轴承的公差要求，能够直接用于后续的工程图生成与装配仿真，在装配仿真中可以模拟轴承热装到皮带轮的过程，验证过盈量是否合理，也可以模拟主轴旋转过程中轴承的载荷分布，校核轴承的承载能力是否满足工况要求。
