阿特拉斯磨床主轴用皮带轮配套轴承

　　在冶金轧辊加工车间的阿特拉斯M1系列外圆磨床作业场景中，主轴端的皮带轮传动副长期处于高转速、持续径向载荷的工况下，配套的轴承部件直接决定了主轴回转精度与皮带传动的稳定性，是磨床完成轧辊辊面高精度磨削的核心支撑零件。这款配套轴承采用筒式滑动轴承结构，整体为等壁厚空心圆柱构型，内孔与主轴轴颈采用间隙配合设计，外圆与皮带轮轮毂的安装孔实现过盈定位，安装时需保证轴承端面与皮带轮轮毂端面的同轴度公差控制在0.02mm以内，避免皮带运转时出现偏摆抖动。从实际应用场景来看，该轴承主要适配阿特拉斯M1-259型磨床的主轴皮带轮安装位，磨床启动后，电机通过多楔带将动力传递至主轴皮带轮，轴承在轴颈与轮毂之间形成稳定的油膜支撑，

　　承受皮带张紧带来的恒定径向力，同时抵消皮带传动过程中产生的小幅振动，保证主轴在1200-1800r/min的工作转速区间内保持平稳回转，避免因支撑间隙过大导致的辊面磨削振纹问题。设计阶段针对磨床皮带轮的载荷特性做了针对性优化，轴承基体采用铜合金材质，内壁预留了均匀的油槽结构，可在运转过程中持续存储润滑油，形成稳定的动压润滑层，降低轴颈与轴承内壁的摩擦系数，相比普通深沟球轴承，该滑动轴承结构的抗冲击载荷能力更强，能够适配磨床启动、制动瞬间的载荷冲击，同时在长期连续运转工况下的温升更平缓，避免因热膨胀导致的配合间隙变化影响回转精度。外形尺寸方面，轴承的轴向长度与皮带轮轮毂宽度匹配，安装后两端不超出轮毂端面，

　　外圆直径与轮毂安装孔的公差带采用H7/p6配合，装配时需采用热装工艺，将轮毂加热至120℃后快速套入轴承外圆，避免敲击装配导致的轴承变形，内孔直径与主轴轴颈的配合公差控制在H7/f6，保证运转过程中润滑油膜的均匀厚度，同时预留足够的热膨胀余量。在设备维护场景中，该轴承的磨损状态直接影响磨床的加工精度，当检测到主轴径向跳动超过0.01mm、皮带轮运转出现异常异响时，需拆解检查轴承内壁的磨损情况，若出现局部拉伤、油槽堵塞或配合间隙超差，需及时更换同规格轴承，更换时需彻底清理轴颈与轮毂安装面的毛刺与油污，保证配合面的清洁度，装配后需手动盘动皮带轮确认转动无卡滞，再进行空载试运转，待温升稳定后再加载作业。不同于通用标准轴承，

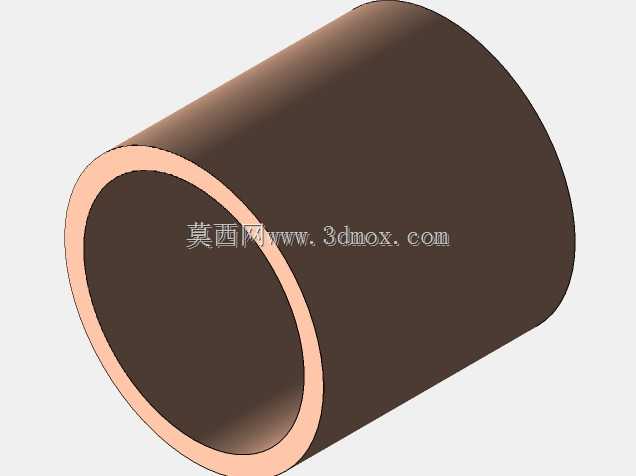

　　这款轴承是针对阿特拉斯磨床主轴皮带轮的安装空间定制设计，没有多余的安装法兰或定位凸台，整体结构简洁，安装时仅靠端面的压紧挡圈实现轴向定位，径向完全依靠配合面的过盈量实现固定，这种设计能够最大限度压缩皮带轮组件的轴向尺寸，缩短主轴的悬臂长度，提升主轴系统的整体刚性，减少磨削过程中的让刀变形。从传动系统的匹配角度来看，轴承的摩擦阻力矩经过精准匹配，既保证足够的支撑刚性，又不会因预紧力过大导致的空载功率损耗，在皮带张紧力调整至规定值时，轴承的空载运转阻力仅为同尺寸滚动轴承的60%左右，能够有效降低磨床主传动系统的能耗，同时减少运转过程中的噪声传递，改善车间作业环境。在三维建模过程中，该轴承的模型严格按照实际测绘尺寸构建，完整还原了内壁油槽的分布形态、两端的倒角尺寸以及壁厚的均匀度，可直接用于磨床主轴系统的装配仿真、干涉检查以及维护培训的拆解演示，帮助设计人员快速验证皮带轮组件与主轴、防护罩等周边部件的安装间隙，也可作为备件采购时的尺寸核对依据，避免因尺寸偏差导致的备件无法装配问题。
