车床配套千分表夹持固定支架结构

在普通车床的日常加工工序里，工件尺寸的过程检测是控制加工精度的核心环节，尤其是轴类、套类零件的径向圆跳动、端面圆跳动、外圆圆柱度等形位公差检测，往往需要在机床不拆卸工件的状态下完成打表测量，这时候就需要可靠的表架来固定千分表，避免手持表带来的测量晃动、读数偏差问题。这款千分表夹持支架就是专门适配车床床身安装场景设计的量具固定工装，区别于通用磁性表座，它的安装基座采用台阶式卡装结构，能够直接卡在车床床身的导轨侧边或者中拖板的定位槽位上，不需要依赖磁吸力，在车床持续运行产生振动的加工环境里，固定稳定性比普通磁性表座更有优势，不会因为机床振动出现表座滑移、测量数值漂移的问题。

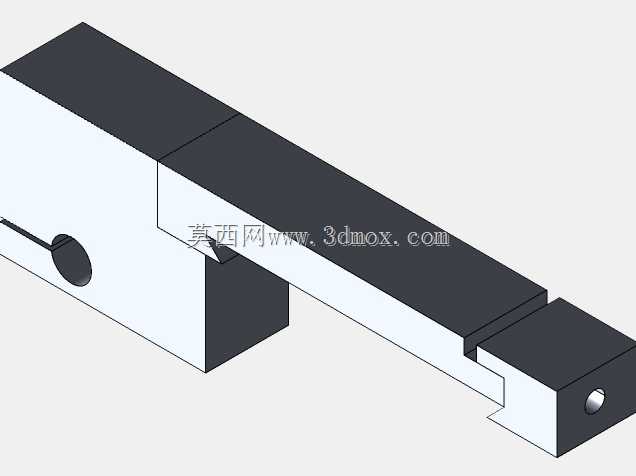

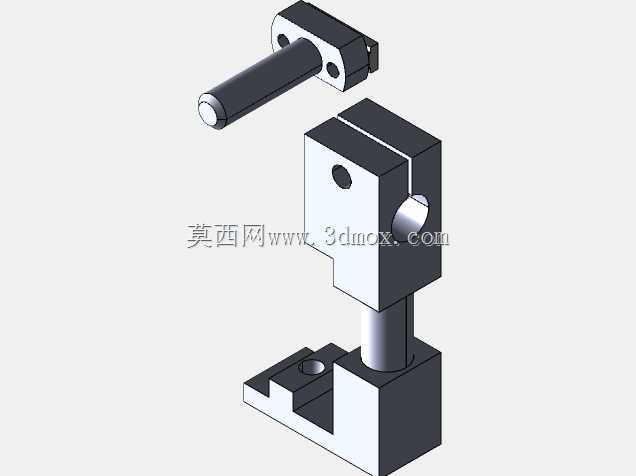

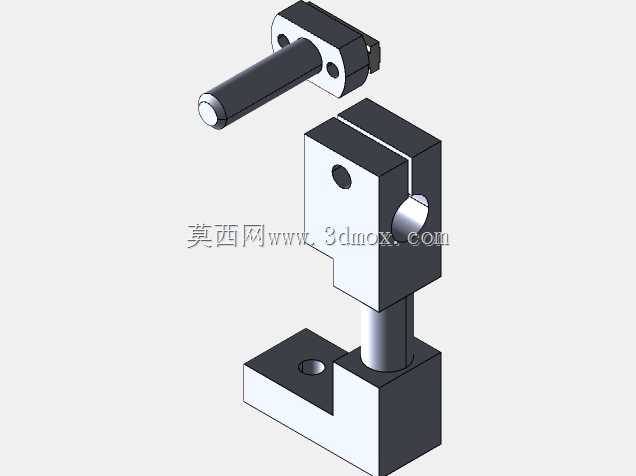

从结构设计逻辑来看，整个支架分为三个核心功能段：底部安装基座、中间立柱支撑段、上部表夹锁紧段。底部基座的L型卡装结构做了加厚处理，安装时可以通过基座上的锁紧螺栓顶紧床身安装面，安装边界适配常规卧式车床的导轨侧边厚度，不需要额外加工安装孔，拆装调整位置都很方便，打表时可以根据测量位置沿着床身导轨方向滑动调整基座位置，锁紧后就能保持固定姿态。中间的支撑立柱采用圆柱光杆设计，和上部的滑动夹块做间隙配合，夹块可以沿着立柱做上下高度调整，同时夹块自身带剖分锁紧结构，松开锁紧螺丝的时候既能调整夹块的高度，也能绕立柱做360度旋转，调整千分表的测量朝向，调整到位后拧紧侧面的锁紧螺丝，就能靠剖分结构的抱紧力固定夹块位置，不会出现下滑或者偏转。上部的表夹部分做了横向的安装孔，用来穿装千分表的夹持套杆，孔的直径适配标准千分表的夹持柄尺寸，同样采用剖分锁紧结构，千分表穿入后可以沿着横向孔调整伸出长度，也能小范围调整表的俯仰角度，确保测头能够垂直抵在被测工件的表面，避免测头倾斜带来的测量误差。

实际使用的时候，操作人员可以根据测量需求灵活调整整个支架的姿态：测量工件外圆跳动的时候，可以把基座固定在床身靠近主轴箱的位置，降下上部夹块让千分表测头水平抵在工件外圆面上，手动转动卡盘就能直接读取圆跳动数值；测量端面跳动的时候，可以松开夹块的旋转锁紧，把千分表转到测头垂直朝向端面的方向，调整伸出长度让测头抵在端面上，转动卡盘就能完成端面跳动检测；如果是测量长轴类零件的圆柱度，还可以沿着床身导轨移动基座位置，逐段测量不同轴向位置的外圆跳动差值，不需要反复拆装表架。整个支架的所有锁紧部位都采用内六角螺丝或者手拧螺丝设计，操作人员在机床边调整的时候不需要复杂工具，徒手就能完成大部分姿态调整，适合加工现场快速换型、快速检测的作业节奏。

从安装边界尺寸来看，底部基座的卡装槽宽度适配多数普通卧式车床的导轨侧边厚度，中间立柱的有效调节高度覆盖了车床卡盘中心到导轨面的常规高度区间，上部横向夹孔的调节行程足够让千分表测头到达主轴中心高度位置，不管是测量小直径的轴类零件还是大直径的盘类零件，都能通过各段的调整让测头对准被测位置。结构上所有的活动配合面都做了精铣加工，配合间隙控制在合理范围，既保证调整的时候滑动顺畅，又不会因为间隙过大导致锁紧后出现姿态偏移，长期在车间多油、多切削液的环境下使用，也不容易因为锈蚀出现调整卡滞的问题，剖分式的锁紧结构相比顶丝直接顶在光杆上的固定方式，不会在立柱或者表杆表面顶出凹痕，长期反复调整也不会破坏配合面的精度，延长了工装的使用寿命。

和市面上常见的万向表架相比，这款支架的结构刚性更强，没有过多的铰接万向节，在机床振动环境下的测量稳定性更好，不会因为测头接触工件的反作用力出现支架弹性变形，导致测量数值偏小的问题，非常适合车床加工过程中的在线检测场景，不需要把工件拆下来拿到计量室检测，大幅减少了工件装夹拆卸的辅助时间，也避免了二次装夹带来的定位误差，能有效提升批量加工过程中的尺寸合格率。
