硬铝合金多功能战术笔结构设计

　　这款硬铝材质战术笔的结构设计，首先围绕户外作业、日常随身应急两类核心使用场景展开，在常规书写功能之外整合了应急破窗、近身防卫的实用属性，整体结构完全适配随身EDC装备的携带需求，没有冗余的外凸结构，避免日常揣放时勾挂衣物。从结构设计逻辑来看，笔身主体采用分段式防滑滚花设计，滚花纹路的间距、深度经过反复适配，既保证戴手套操作时能获得足够的握持摩擦力，又不会因为纹路过于尖锐硌手，长时间握持书写也不会产生明显的压痕。笔身的防滑段做了等距的环形凹槽排布，每段凹槽的过渡圆角统一控制在R0.3，既消除了机加工后的锐边风险，也能在手部出汗或者沾有少量油污时，依然保持稳定的握持力，不会出现打滑脱手的情况。

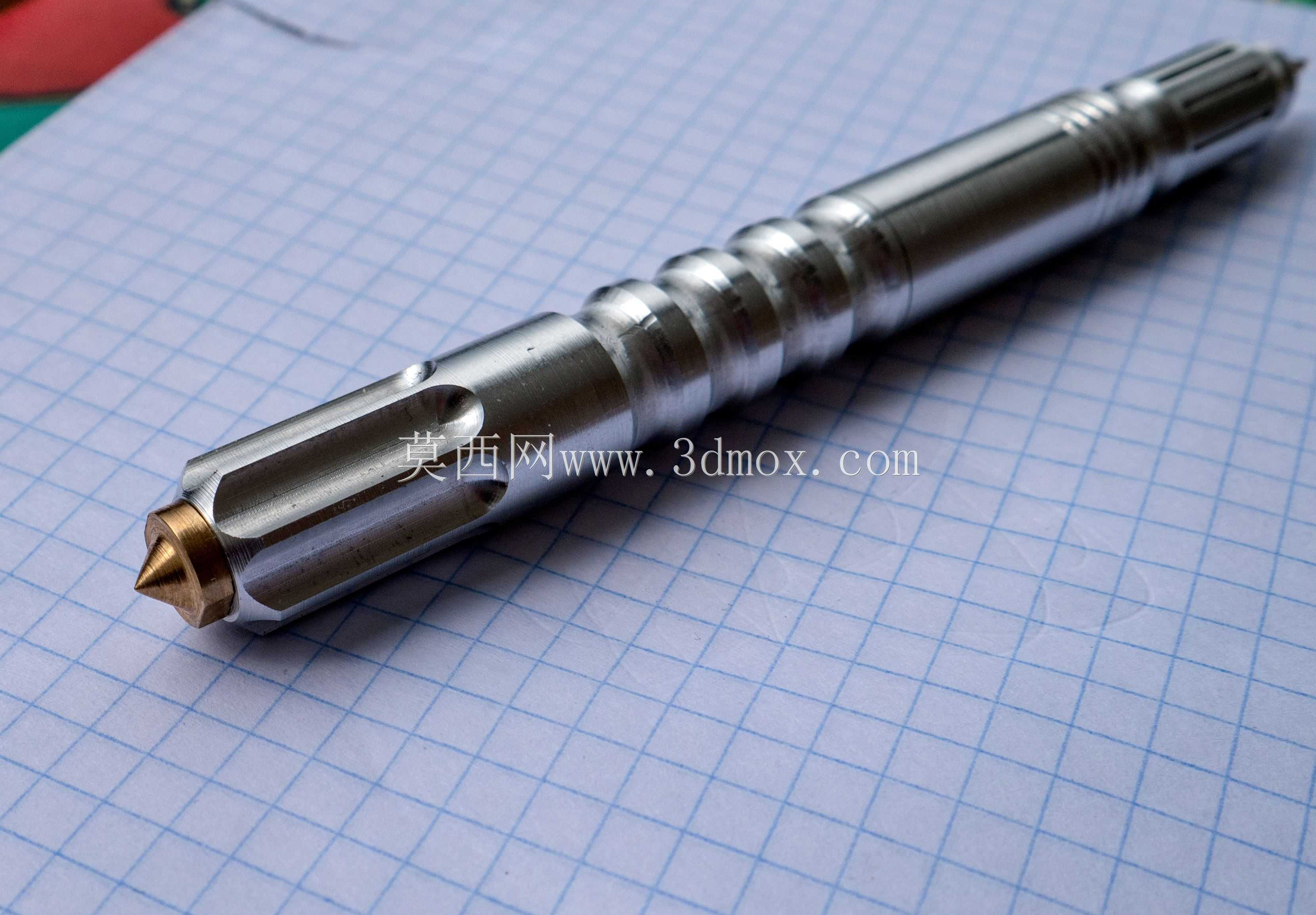

　　笔的前端书写模块采用通用中性笔芯的适配结构，内部的笔芯固定腔做了0.1mm的公差配合设计，避免笔芯在腔体内晃动产生异响，笔嘴位置的金属护圈做了加厚处理，即使意外跌落接触硬质地面，也不会因为冲击力导致护圈变形卡住笔芯，影响正常书写功能。笔身尾部的防卫端做了圆弧过渡的钝头设计，没有尖锐的锐角结构，既保证应急状态下施加压力时能集中作用力实现破窗、应急防卫的效果，也不会因为结构过于尖锐在日常携带时误刺伤使用者，同时尾部结构和笔身采用螺纹旋接，螺纹配合长度达到8mm，保证连接强度，即使承受较大的轴向冲击力也不会出现螺纹滑牙、笔身断裂的情况。

　　从外形尺寸与安装边界来看，整笔收拢后的总长度控制在140mm左右，最大直径14mm，和常规大号书写笔的尺寸基本一致，可以直接适配市面上绝大多数常规笔套、工装口袋的笔插位，不需要额外定制携带套具。笔身所有可拆卸连接位置都设计了对应的密封槽，可以加装O型密封圈，实现基础的防水防尘能力，在雨天户外或者多粉尘的作业环境下，也能保证内部笔芯、连接螺纹不会被雨水浸泡或者粉尘卡滞。笔身表面采用硬质阳极氧化处理的工艺预留设计，建模时已经考虑了氧化层的厚度余量，所有配合位置的尺寸都预留了0.02mm的氧化层厚度空间，避免表面处理后出现配合过紧无法装配的问题。

　　在结构强度校核层面，笔身主体选用6061硬铝材质的设计参数，建模时按照1000N轴向冲击力的工况做了结构受力优化，笔身的壁厚最薄位置不低于1.5mm，防滑凹槽位置的剩余壁厚也保持在1.2mm以上，完全能满足应急破窗时的冲击力需求，不会出现笔身弯折、断裂的情况。笔夹位置采用和笔身一体化的铣削结构设计，相比铆接式的笔夹结构强度更高，反复夹持工装口袋、背包织带也不会出现笔夹断裂、脱落的问题，笔夹的弹力角度经过优化，夹持厚度适配0.5mm到5mm的织物、硬质板材，既能稳定固定在薄款工装衬衫口袋上，也能夹持在较厚的背包肩带、战术装具织带上，不会轻易滑落。

　　整个模型的结构拆分完全符合常规五金机加工的工艺要求，没有设计无法通过CNC铣削实现的倒扣、封闭内腔结构，所有的内角都预留了和铣刀半径匹配的过渡圆角，不需要额外做特殊的放电加工就能完成零件生产，装配流程也完全按照无额外专用工具的思路设计，使用者只需要借助硬币甚至徒手就能完成笔芯更换、密封圈更换的日常维护操作，不需要额外配备专用拆装工具，适配户外无工具场景下的维护需求。
