可变径麦克纳姆轮超级牵引轮结构

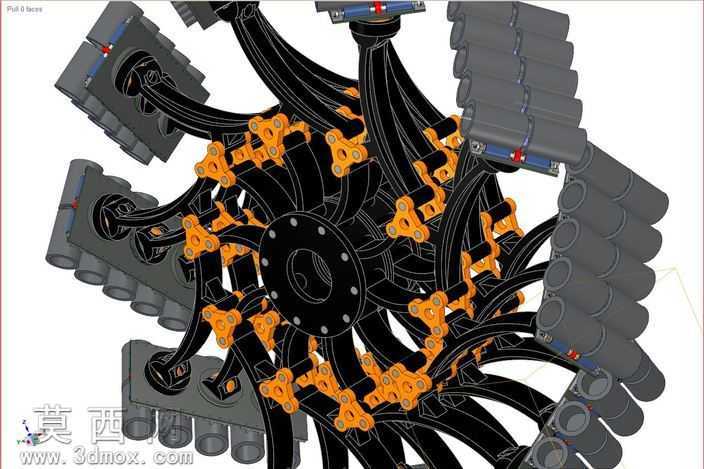

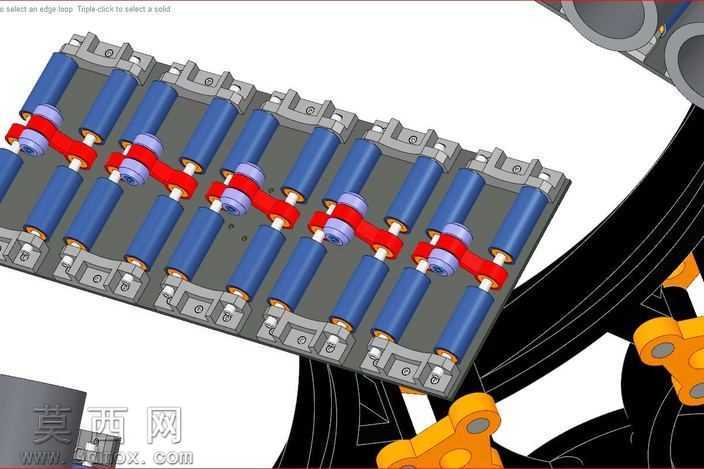

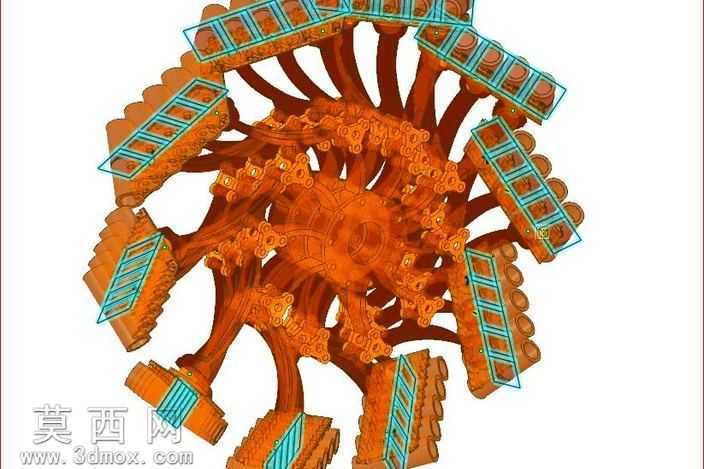

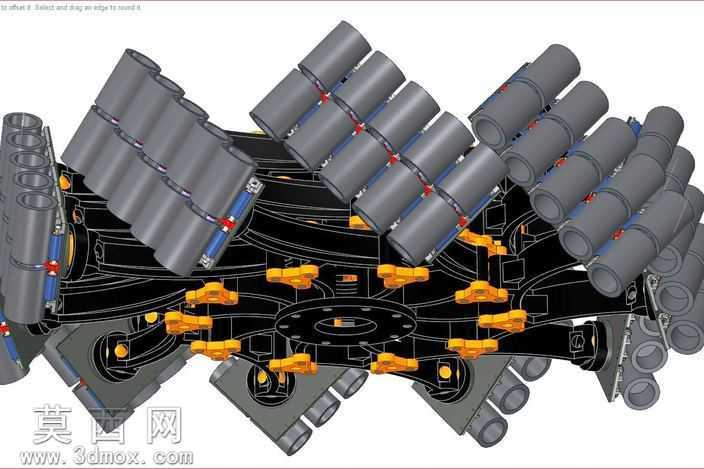

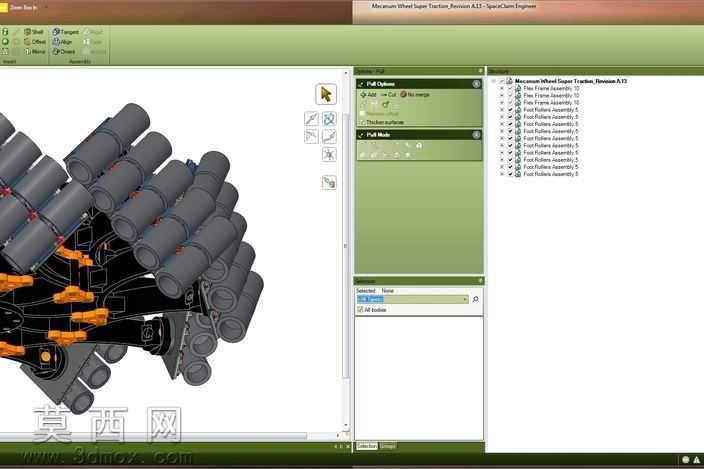

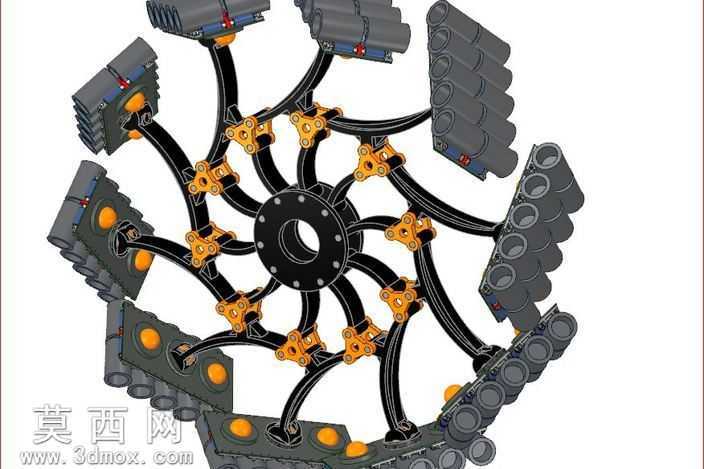

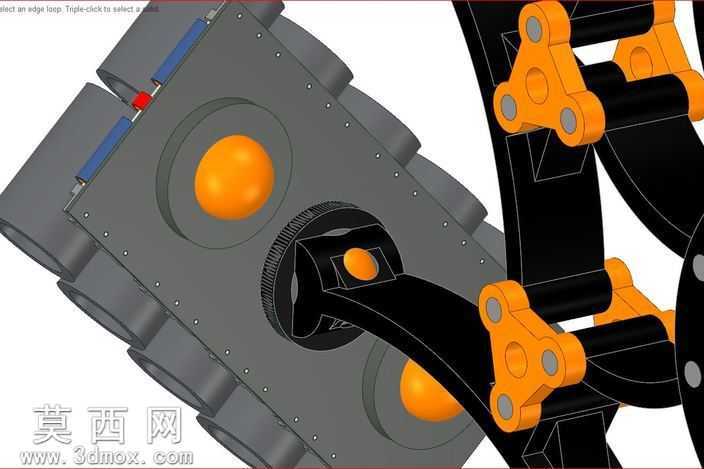

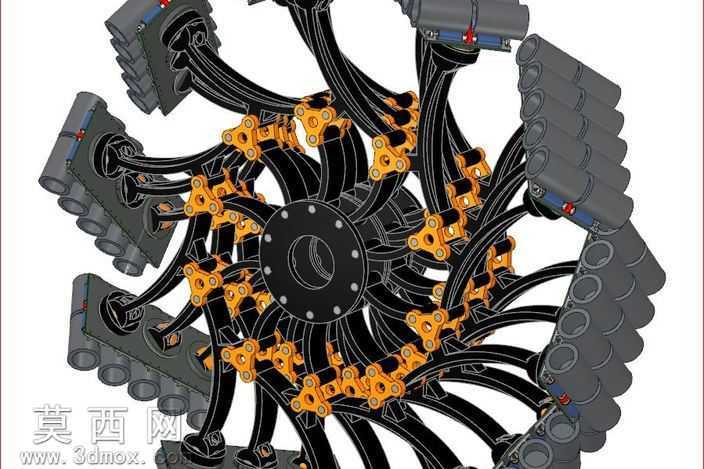

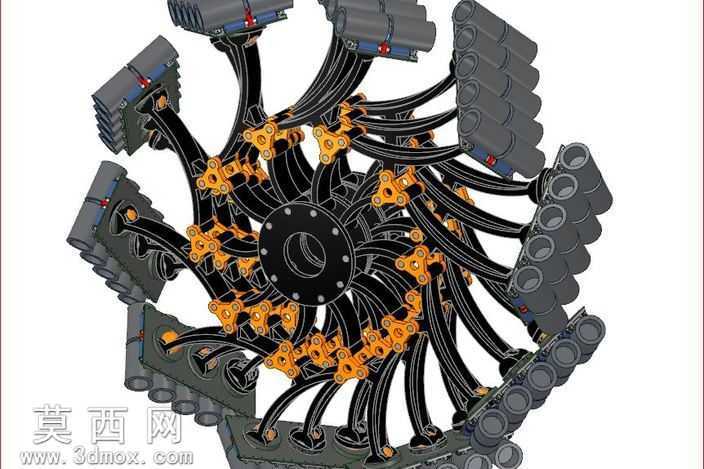

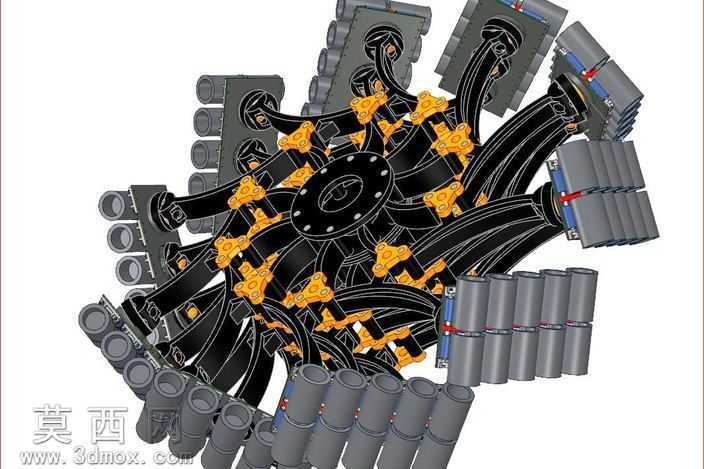

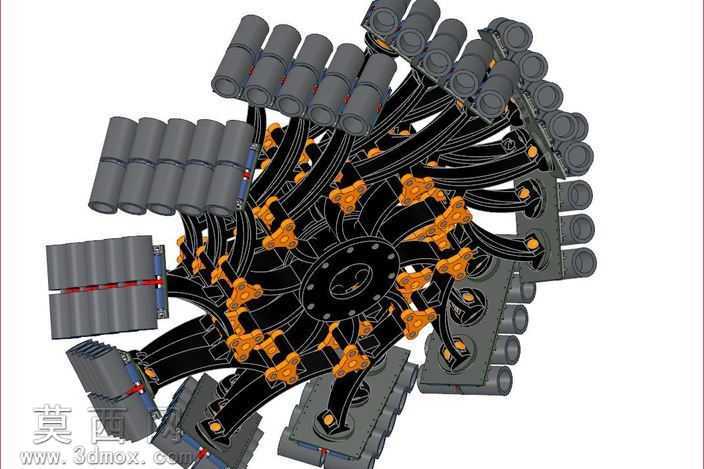

本作品为可变径麦克纳姆超级牵引轮的三维结构模型，采用三维参数化建模完成整体结构搭建，建模过程中对轮组的核心传动、支撑、辊子排布结构进行了精细化还原，所有装配部件均按照实际机械配合逻辑完成约束设置，可清晰呈现各部件的装配关系与运动逻辑。模型材质区分明确，中心轮毂采用哑光金属材质模拟钢制轮毂的质感，周向分布的摇臂与铰接结构采用亮面金属材质区分加工件属性，外围的麦克纳姆辊子采用深色耐磨橡胶材质还原接触轮面的物理属性，铰接部位的紧固件采用高亮金属材质突出连接结构，整体渲染层次分明，可直观区分不同功能的部件。结构设计上突破传统麦克纳姆轮固定直径的局限，采用多组周向铰接摇臂结构承载外围辊子，通过中心枢纽的转速差控制、外部枢轴的旋转输入，可实时改变轮组的整体工作直径，同时可根据驱动状态、地面接触条件调整辊子的牵引方向向量，适配不同坡度、不同粗糙度的行驶路面。设计过程中充分考虑轮组的越障能力，通过调整铰接摇臂相对于地面的角度，可让轮组获得极强的陡峭边缘攀爬能力，同时将摇臂结构整合作为主制动与悬架系统的承载元素，简化了轮组周边的配套结构，无需额外加装复杂的悬架调整机构即可实现自适应路面的效果。建模时对所有铰接点的转动间隙、辊子的安装角度、轮毂的法兰连接孔位都进行了1:1的参数还原，确保结构运动仿真时可复现真实的变径、转向、牵引动作，完整呈现了这款可自适应调整的麦克纳姆牵引轮的核心设计逻辑，可作为全向行走机构、特种移动底盘轮组设计的参考结构。
