仿形自适应随动支撑拾取机械机构

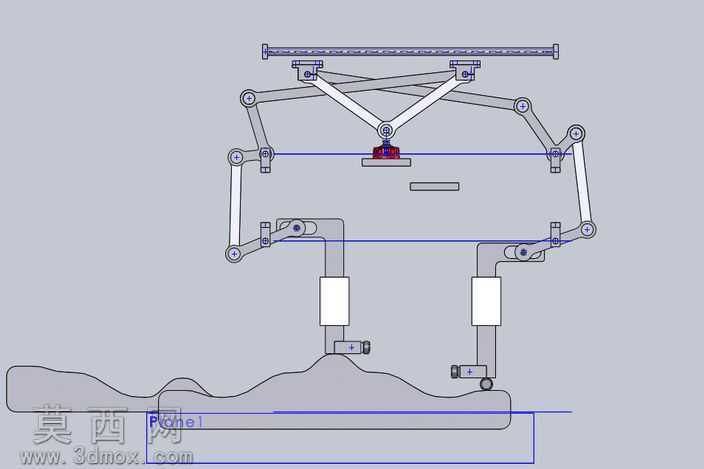

本机械机构采用SolidWorks完成全参数化三维建模，整体围绕不规则曲面工件的自适应拾取与支撑需求开展设计，建模过程中对所有运动副添加了标准配合约束，完整还原机构的真实运动逻辑，可直接开展运动仿真验证行程与干涉情况。模型整体采用多组对称布置的铰接连杆作为核心传动结构，上部设置剪叉式同步伸缩架保证两侧执行端运动同步性，避免拾取过程中出现偏载歪斜问题；中部设置居中布置的拾取执行端，通过铰接结构与上部剪叉架、两侧支撑臂联动，可随下部支撑轮的起伏同步调整拾取端的高度与水平位置。两侧竖直支撑臂内置直线滑动副，搭配弹性抵接结构保证下端的仿形滚轮始终贴合下方不规则轮廓的工件表面，当工件表面出现高低起伏变化时，支撑臂可沿竖直方向自适应伸缩，通过连杆传动同步带动上部拾取端调整位姿，始终保持拾取端与工件待拾取位置的相对位置精度。建模过程中对所有铰接销轴、连杆臂、支撑滑块、仿形滚轮、剪叉臂等零件均单独建模并赋予对应金属材质，铰接位置预留了标准的销轴安装间隙，支撑臂的滑动配合面设置了合理的公差配合，所有零件的倒角、安装孔位均按照实际机加工工艺要求绘制，无缺失特征与无效几何体。设计思路上摒弃了传统固定拾取工位需要工件精准定位的限制，通过纯机械连杆的联动传动实现对不规则轮廓工件的随动适配，无需额外添加传感器与电控驱动单元即可完成自适应对位拾取，整体结构紧凑传动效率高，可直接集成到自动化生产线的物料拾取工位，适配表面轮廓存在波动的各类工件的上料、转运工序需求，模型装配层级清晰，所有运动部件均可实现预期的联动动作，无结构干涉与运动死点。
