小型跨山客运缆索吊舱三维设计作品

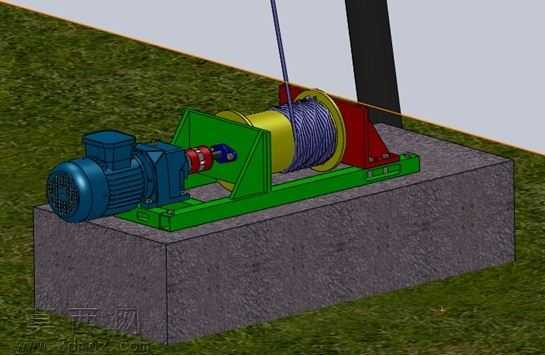

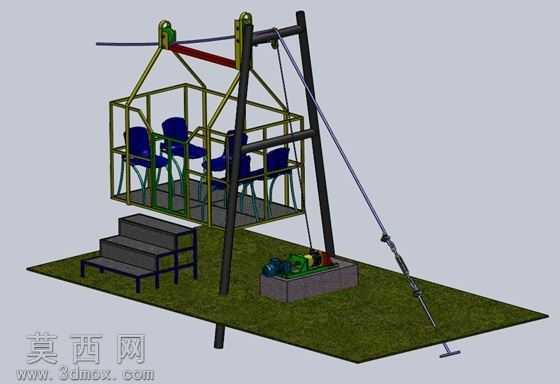

本作品为小型跨地形客运缆索吊舱的完整三维设计模型，建模过程中严格遵循客运索道的安全设计规范，对整套系统的各个组成部分进行了1:1等比例还原。建模阶段首先搭建整体空间定位基准，以地面承载草坪为基准平面，确定支撑塔架的垂直安装位置、缆索的悬挂走向与牵引机构的布设点位，确保各部件的空间位置匹配实际运行的力学逻辑。支撑塔架采用双立柱斜撑结构设计，建模时对顶部的缆索固定滑轮组、吊索导向构件做了精细化结构还原，塔架底部与地面基座做了嵌入式连接结构设计，保证支撑结构的稳定性表现。吊舱部分采用框架式笼体结构，舱体框架使用金属方管拼接结构建模，框架四周设置防护栏结构，舱内布设四把独立乘客座椅，座椅的支撑腿、靠背曲面、扶手结构都做了细节刻画，吊舱顶部设置悬挂连接架，通过多组吊索与承载缆索、牵引缆索分别连接，还原真实缆车的悬挂受力结构。登车区域配套设计三级阶梯式登车梯，梯架采用方管焊接结构建模，踏步做防滑平面处理，梯体停靠位置与吊舱舱门精准对齐，满足乘客上下的通行需求。地面牵引机构部分还原了驱动电机、减速箱、缆索收放卷筒的组合结构，设备外部设置防护箱体，牵引缆索沿塔架导向滑轮延伸连接至吊舱，完整呈现缆车的动力传输路径。材质渲染阶段，对不同部件匹配对应材质属性：塔架、吊舱框架、梯架赋予哑光黑色金属材质，座椅赋予深蓝色硬质塑料材质，地面赋予仿真草皮纹理材质，缆索赋予高张力钢索的金属哑光质感，驱动设备箱体赋予灰铸铁材质，滑轮构件赋予亮面金属材质，通过材质区分清晰展现各部件的功能属性。整体设计完整覆盖缆车系统的支撑、承载、牵引、登乘全模块，结构逻辑清晰，各部件的连接关系、装配关系都做了准确还原，可用于索道结构教学、小型客运索道方案展示等场景。
