六腔胶木泛的手柄注塑模具结构设计

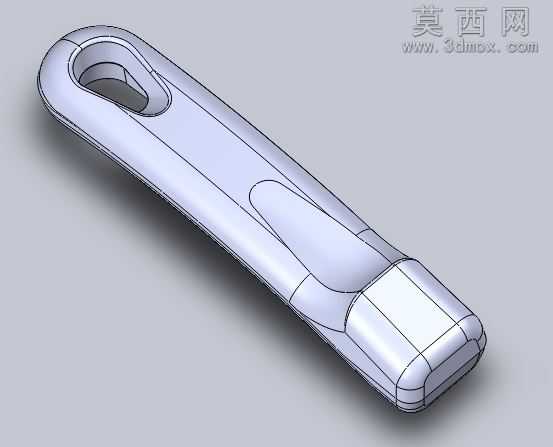

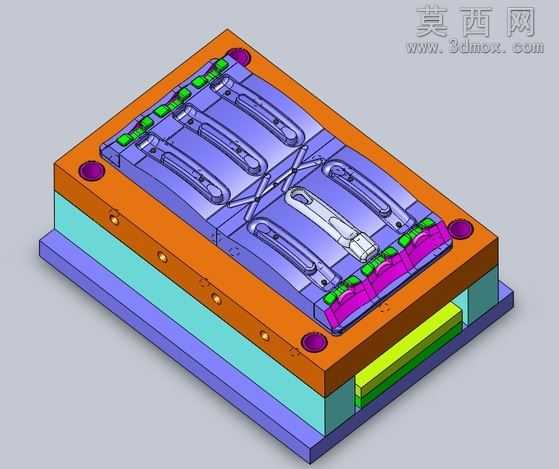

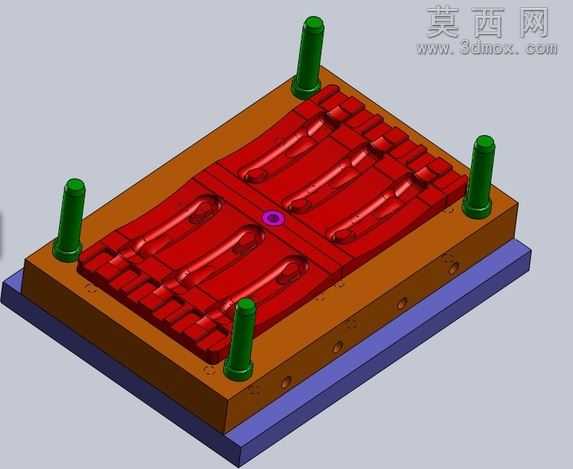

本作品为六腔布局的胶木手柄注塑模具三维设计，整体采用标准模架结构搭建，建模过程严格遵循注塑模具设计规范，对各零部件进行参数化建模，保证各装配部件的配合精度符合实际生产要求。模具整体分为定模侧与动模侧两大模块，定模部分设置了均衡排布的浇注系统，采用平衡式流道设计，确保胶木熔体能够同时均匀填充六个模腔，避免因填充时间差导致的制品成型缺陷，流道转角处均做圆弧过渡处理，减少熔体流动阻力，适配胶木材料热固性成型的流动特性。动模侧设置了成型胶木手柄外形的型腔镶件，镶件采用拆分式设计，便于后续加工与维护更换，针对手柄的曲面外形，分型面选取贴合制品最大轮廓处，保证开模时制品能够顺利留于动模侧，避免粘定模的生产故障。模具的导向定位系统采用导柱导套配合结构，在模架四角布置标准导柱，合模时提供精准导向，保证定动模合模精度，避免型腔错位导致的制品飞边、尺寸超差问题。顶出系统采用顶针与推板结合的组合顶出结构，针对手柄不同部位的结构强度设置顶出点位，顶出力分布均匀，避免顶出过程中胶木制品出现顶白、顶裂等缺陷，适配胶木材料成型后质地偏脆的特性。冷却系统（针对热固性成型的温控管路）采用环绕式水路布置，在型腔镶件周边均匀排布温控通道，保证模温均匀稳定，满足胶木材料固化成型的温度要求，提升制品成型一致性。建模过程中对各模板、镶件、紧固件、导向件、顶出件均赋予对应材质属性，定动模板采用模具钢材质表现，流道、型腔区域做差异化色彩区分，渲染效果清晰展现模具内部结构层次，可直观观察各部件的装配关系与运动逻辑。整套模具设计充分考虑胶木材料的成型工艺特性，六腔布局能够有效提升单批次生产效率，平衡式流道与均匀温控设计保障制品成型质量，拆分式镶件结构降低模具加工与后期维护成本，整体结构紧凑合理，符合注塑模具的实际生产设计逻辑，可作为热固性塑料多腔注塑模具设计的参考案例，各零部件参数均可直接对接后续加工生产环节。
