仿生六足爬行机械结构三维设计

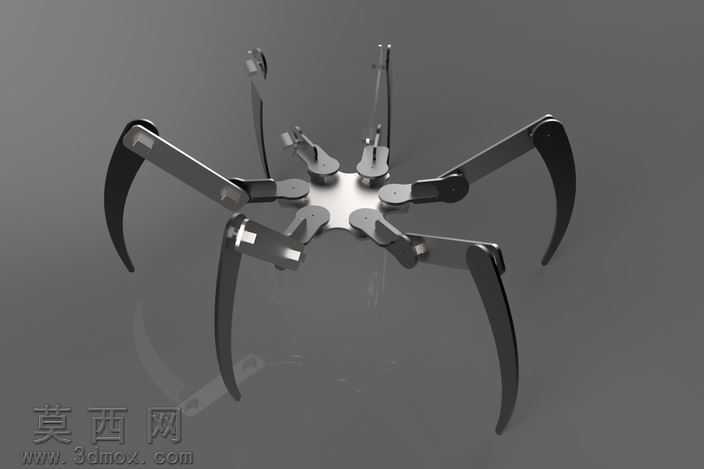

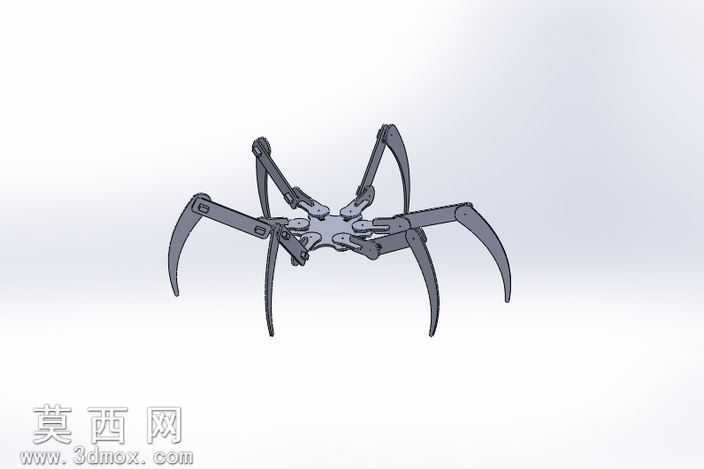

本作品为仿生六足爬行机械的三维结构设计，整体采用对称式布局搭建，依托三维建模软件完成全参数化的零件建模与整机装配，完整还原了六足仿生机构的运动逻辑与结构细节。建模过程中首先对六足生物的肢体比例、关节活动范围进行参考拆解，将整机拆分为中心承载基体、六条结构完全一致的步行足、足端连接关节三个核心模块，每个零件均按照实际机械加工的工艺要求设置合理的壁厚、倒角与装配公差，避免出现结构干涉、无法装配的问题。在结构设计层面，中心承载基体采用轻量化的板式结构，表面预留了后续加装驱动元件、控制模块的安装孔位，基体边缘设置了与步行足连接的铰接支座，保证每条足体都拥有独立的摆动空间；每条步行足采用三段式铰接结构，分别对应生物的股节、胫节与跗节，关节处采用销轴铰接的设计方案，可实现多自由度的摆动调整，足端采用弧形弯钩式造型，既能够保证爬行过程中的抓附力，也可以降低足端与接触面的冲击，适配不同平整度的行进表面。材质与渲染表现上，对金属结构件赋予哑光铝合金材质，对铰接销轴赋予不锈钢金属材质，通过调整材质的粗糙度、反射率参数，还原真实机械构件的质感，渲染过程中采用柔和的漫反射光源，清晰展现各零件的结构轮廓与装配关系，同时通过半透明剖视的展示方式，直观呈现关节处的连接配合逻辑。设计思路上优先保证结构的简洁性与可实现性，没有采用冗余的复杂结构，所有零件均具备可加工性，既可以作为足式机器人研发的结构原型，也可作为机械原理教学的演示模型，帮助理解多足爬行机构的运动协调原理，模型装配完成后经过运动干涉检查，所有关节在设定的活动范围内运动时均不会出现零件碰撞问题，六条足体按照三角步态的运动逻辑排布，可通过协调各足的摆动顺序实现稳定的直行、转向动作，整体结构紧凑，拆装便捷，具备较强的拓展性与实用性。
