电机驱动连杆式夹持机械爪结构设计

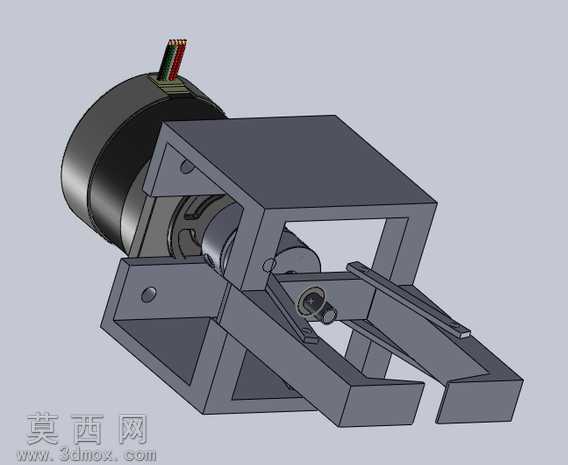

本作品为电机驱动的连杆式夹持机械爪三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，所有零件均按实际加工工艺要求绘制特征，无冗余建模线条与无效几何元素。模型整体采用模块化设计思路，将驱动单元、传动单元、夹持执行单元进行独立拆分，各模块间通过标准紧固件完成装配约束，装配体中所有配合关系均符合实际运动逻辑，可直接导入运动仿真模块完成开合动作模拟。驱动部分选用带编码器出线的直流伺服电机作为动力源，建模时还原了电机尾部的排线结构、机身的安装定位台阶与输出轴的键槽特征，电机外壳采用哑光黑色金属材质渲染，端盖部分做了金属切削纹理的材质处理，还原真实机加工零件的表面质感。传动单元采用对称式连杆机构设计，通过框式安装支架连接电机输出端与夹爪臂，支架采用方形框架式结构，在保证结构刚性的同时预留了足够的连杆运动空间，建模时对支架的安装孔位、铰接销轴孔做了精确的位置约束，所有铰接位置均保留了销轴、卡簧等标准件的装配特征，可直观展示机构的传动路径。夹持执行端采用平行开合的夹爪臂设计，夹爪接触面做了防滑纹理的结构处理，可适配不同外形的工件夹持需求，夹爪臂与连杆的铰接位置采用偏心销设计，可通过调整偏心距适配不同的开合行程需求。渲染阶段采用工作室均匀布光方案，金属零件分别赋予阳极氧化灰、发黑处理、镀锌钝化三种不同的金属材质，非金属的排线部分赋予半哑光塑料与多色线芯材质，整体渲染效果清晰展示各零件的结构层次与装配关系，可直接用于方案评审、结构演示与教学参考。设计过程中重点优化了连杆的力臂比例，在保证足够加持力的前提下缩小了整体结构体积，同时兼顾了零件的加工工艺性，所有非标准件均采用常规铣削、线切割工艺即可完成加工，无特殊工艺要求，具备较高的实际落地可行性。
