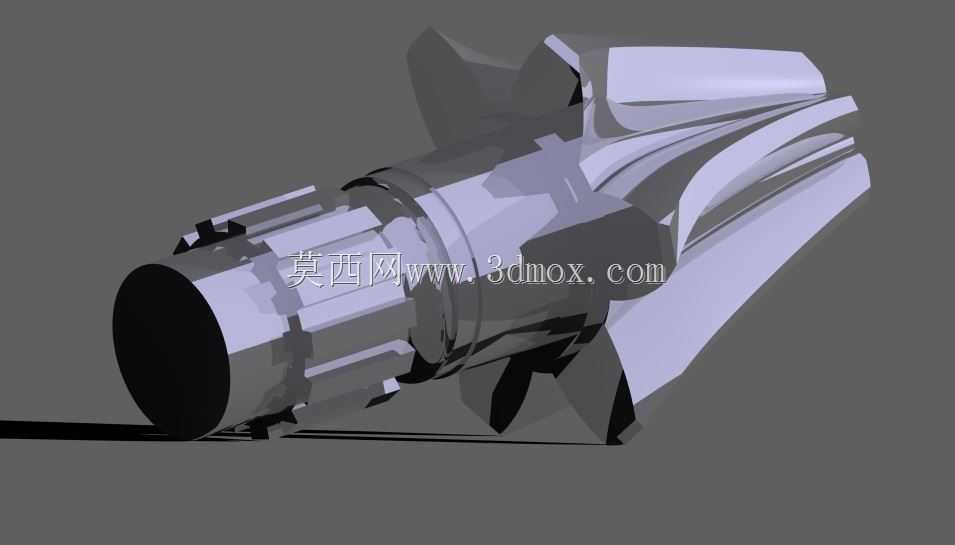

带花键轴段螺旋齿斜齿轮传动构件

　　这款斜齿轮构件在重载传动场景中应用十分广泛，常见于冶金设备的主传动辊道、矿山输送设备的减速单元、工程机械的行走机构传动链路中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能有效降低啮合冲击与运行噪音，在中高速、重载的传动工况下稳定性优势明显。从结构上看，构件集成了传动齿段与花键连接轴段，省去了额外的联轴器或键连接装配环节，既缩减了传动链的轴向安装空间，也避免了键连接带来的应力集中问题，花键段采用矩形花键结构，齿侧定心精度高，能传递更大的扭矩，同时具备一定的轴向滑移适配能力，可补偿装配过程中少量的轴向位置偏差，适配需要小范围窜动的传动工位。设计过程中，螺旋角的选取是核心参数之一，

　　过大的螺旋角会导致轴向力激增，对支撑轴承的轴向承载能力提出过高要求，过小的螺旋角则无法体现斜齿轮啮合平稳的优势，这款构件的螺旋角选取在常用的8°到15°区间内，兼顾了传动平稳性与轴向载荷控制，齿向修形量经过匹配计算，可抵消满负载运行时轮齿弹性变形带来的啮合偏载，避免齿端局部应力集中导致的早期点蚀失效。齿宽的设计结合了承载扭矩需求与安装空间限制，齿宽系数选取在通用传动的合理区间内，既保证足够的接触强度与弯曲强度，也不会因为齿宽过大导致轮齿受载不均。安装边界方面，轴段的配合公差按照基孔制过渡配合设计，适配常规的深沟球轴承与圆锥滚子轴承安装位，轴肩高度严格按照轴承安装的定位要求设置，既保证轴承内圈的轴向定位可靠，

　　也不会过高导致轴承拆卸困难，齿顶圆与相邻腔室的内壁预留了足够的安全间隙，避免运行过程中热胀或装配偏差导致的齿顶刮碰壳体，花键段的末端设计有倒角引导结构，装配时可快速对准配合花键孔，减少装配过程中的齿面磕碰损伤。实际工况应用中，这类集成式斜齿轮构件常安装在减速箱的中间传动级，输入端通过花键连接前级传动齿轮，输出端的斜齿与配对齿轮啮合传递动力，轮齿采用渐开线齿形，齿根经过圆角过渡处理，降低齿根弯曲应力集中，可承受频繁的正反转冲击载荷，适配有启停频繁、负载波动大的作业场景。在润滑适配性上，齿面的粗糙度设计满足飞溅润滑的要求，运行时带起的润滑油可顺利进入啮合面形成油膜，无需额外设置复杂的喷油润滑管路，降低了配套设备的润滑系统复杂度。

　　装配过程中需要注意，斜齿轮的啮合侧隙需要按照工况要求调整，侧隙过小会导致运行卡滞、温升过快，侧隙过大则会导致换向冲击、传动精度下降，这款构件的齿厚偏差按照常用的传动侧隙等级加工，可适配绝大多数通用工业传动的侧隙要求，无需额外的修配调整。
