轿车后雨刮机构尼龙传动齿轮结构

　　乘用车后风挡雨刮系统长期处于车尾外露工况，受温差变化、泥沙附着、老化影响，其内部传动尼龙齿轮易出现轮齿崩断、磨损超差问题，直接导致雨刮扫掠运动卡滞、抖动，甚至完全失去刮拭功能，影响雨天行车后方视野安全。这套齿轮结构是后雨刮减速传动机构的核心从动件，承担电机输出减速后的扭矩传递作用，将电机的高速低扭转动转化为雨刮摇臂的低速大扭矩往复摆动，匹配后风挡玻璃的曲面扫掠轨迹，保证刮片能覆盖规定的视野清洁区域。

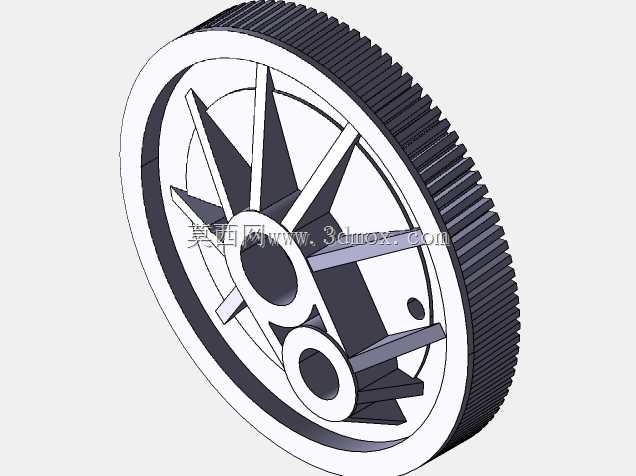

　　从结构设计来看，该齿轮采用大直径薄辐板结构，外圈为全周渐开线圆柱直齿，齿形参数匹配原机构主动小齿轮的模数、压力角，保证啮合侧隙处于合理区间，既不会因侧隙过大产生传动冲击噪音，也不会因侧隙过小出现卡滞、运转阻力过大的问题。辐板部分采用多道放射状加强筋布局，在控制零件整体重量的同时，保证足够的扭转刚度，避免传递扭矩时辐板产生过大形变导致轮齿啮合错位。齿轮中心区域设置两层同轴安装定位凸台，大直径凸台对应雨刮机构壳体的定位轴，保证齿轮转动的同轴度，小直径凸台用于衔接雨刮摇臂的传动曲柄，将齿轮的整周转动转化为摇臂的往复摆动，凸台端面设置的定位小孔用于安装传动销，传递扭矩的同时限制曲柄的轴向窜动。

　　设计过程中首先通过对失效旧件的三维扫描获取基础点云数据，对断裂的轮齿部分进行逆向重构，结合渐开线齿形的理论参数对扫描数据进行修正，消除磨损、崩断带来的尺寸误差，保证重构后的齿形啮合精度。考虑到原零件采用尼龙材质注塑成型，新设计保留了原有的安装接口尺寸与啮合参数，保证可以直接替换失效零件，无需对雨刮机构的其他部件进行改动。辐板的加强筋布局在原有结构基础上做了优化，适当增加了筋条与齿圈、中心凸台衔接处的圆角，降低应力集中系数，提升零件承受冲击载荷的能力，避免长期交变载荷下筋根位置出现开裂。

　　安装边界方面，齿轮的齿顶圆直径严格匹配原机构壳体内腔的避让空间，保证转动过程中齿顶不会与壳体内壁发生刮擦；中心安装孔的尺寸与壳体定位轴采用间隙配合，配合公差控制在合理范围，既保证转动灵活无卡滞，又不会因间隙过大产生转动偏心；传动销孔的位置度严格匹配原曲柄的安装尺寸，保证替换后雨刮的扫掠角度与原厂设计一致，不会出现刮片超出玻璃边界或者刮拭区域不足的问题。材质选用尼龙材料，兼顾自润滑特性与足够的机械强度，运转时无需额外添加润滑脂即可保证与主动钢齿轮的顺畅啮合，同时尼龙材质的减震特性能有效降低传动过程中的噪音，提升雨刮工作时的NVH表现。采用SLS工艺打印成型时，齿面无需额外后处理即可达到装配所需的尺寸精度与表面粗糙度，打印完成后仅需去除支撑、清理粉腔即可直接装机使用，实际装机测试中，齿轮运转平稳，扫掠动作无卡顿、无抖动，刮片对风挡玻璃的压力均匀，刮拭效果符合使用要求，完全替代失效的原厂零件，恢复雨刮系统的正常功能。
