带法兰安装座方形输出轴铜质轴座

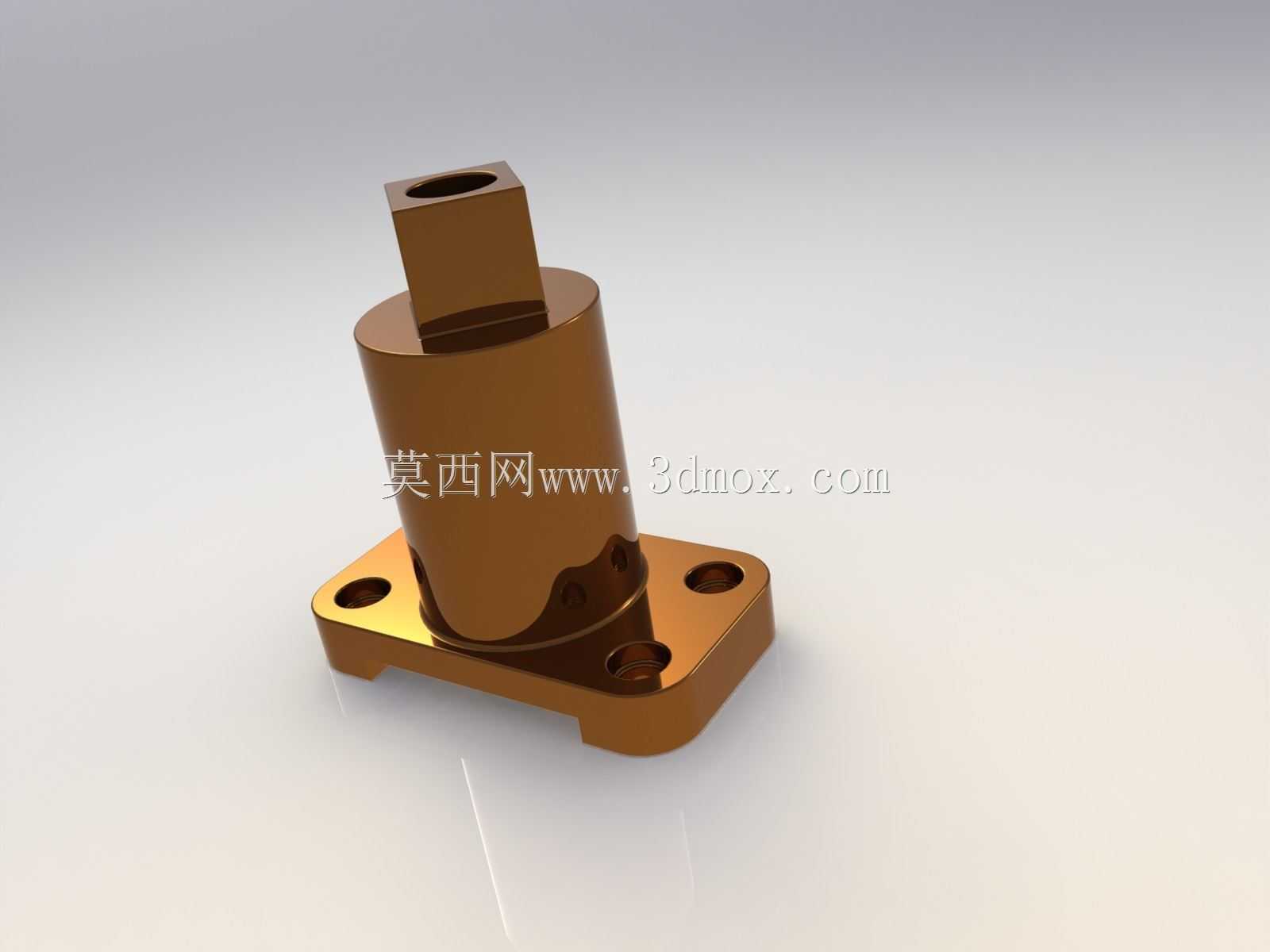

　　这类带法兰安装结构的轴座构件，常见于中小型传动系统的动力输出端定位场景，在轻工自动化输送线、小型工装夹具的动力传递模块、精密检测设备的进给单元中都能见到它的应用。从结构上看，底部的方形法兰盘设置了三个安装孔位，其中两个为对称分布的通孔，用于穿设螺栓完成与安装基面的锁紧固定，第三个沉孔位于法兰盘靠近圆柱主体的位置，可用于加装定位销或者辅助锁紧螺钉，避免轴座在长期受径向载荷时出现周向转动偏移，安装基面的贴合面做了精铣处理，能保证装配后轴座的轴线与安装面保持垂直，减少输出轴的偏摆量。中间的圆柱主体是轴座的核心承载段，内部预留了轴系安装的空腔，可容纳滑动轴承或者小型滚动轴承，为穿过的输出轴提供径向支撑，圆柱主体的壁厚经过载荷校核，

　　能够承受输出轴传递扭矩时产生的径向分力，避免薄壁结构在交变载荷下出现形变。顶部伸出的方形轴段是动力输出的连接端，区别于常规的圆形轴头，方形结构能够与配套的带方孔的传动轮、摆杆或者执行构件直接配合，无需额外加工键槽，装配时直接套入即可传递扭矩，适合小扭矩、需要快速拆装的传动场景，方轴的端面做了倒角处理，方便配套构件的导入装配，也能去除加工毛刺避免装配时刮伤配合面。设计这类构件时，首先要确定输出端的额定传递扭矩，以此反推方轴的截面尺寸，保证方轴在承受最大扭矩时不会出现剪切断裂，同时要核算法兰安装孔的位置度，避免孔位偏差导致装配时螺栓强行锁紧带来的安装应力，长期使用后出现法兰盘变形。圆柱主体的内腔直径需要与选配的轴承外径匹配，

　　公差带选用过渡配合，既保证轴承安装后不会出现外圈转动，又方便维修时的轴承拆卸。法兰盘的厚度需要根据安装螺栓的规格确定，要保证螺栓锁紧时法兰盘不会被压溃，三个安装孔的布局避开了圆柱主体的根部应力集中区，避免孔位加工时破坏主体的结构强度。从安装边界来看，这类轴座的法兰盘边长通常在50mm到80mm区间，圆柱主体的高度根据内部轴承的堆叠数量确定，一般单轴承配置下主体高度在40mm到60mm，顶部方轴的伸出长度根据配套连接件的轮毂长度确定，通常预留10mm到15mm的配合长度，保证扭矩传递的接触面积足够。实际应用中，这类铜质轴座的自润滑性能优于普通钢制轴座，在不便频繁加注润滑油的工况下，铜材质本身的耐磨特性能够降低轴与座体之间的摩擦系数，

　　减少磨损量，延长维护周期。需要注意的是，装配时法兰面与安装基面之间要清理干净铁屑、毛刺等杂质，避免贴合面存在间隙导致轴座倾斜，输出轴的同轴度偏差会直接影响后续传动的平稳性，严重时会加剧轴承磨损、出现传动异响。方轴与配套构件的配合间隙要控制在合理范围，间隙过大会导致传动时出现冲击，间隙过小则会造成拆装困难，低温工况下还要考虑材质热胀冷缩带来的配合尺寸变化。这类构件的加工流程通常先完成法兰盘与圆柱主体的粗加工，预留精加工余量，之后加工顶部方轴，最后统一镗削内腔轴承位、钻铣安装孔，保证各部位的形位公差符合设计要求，加工完成后还要做去毛刺处理，尤其是安装孔的边缘、方轴的棱角位置，避免装配时划伤操作人员或者配合零件。
