FSAE方程式赛车右前立柱结构设计

项目分类:汽车类 发布时间:2021-11-04 ID:359379
  • FSAE方程式赛车右前立柱结构设计
  • FSAE方程式赛车右前立柱结构设计
  • FSAE方程式赛车右前立柱结构设计
  • FSAE方程式赛车右前立柱结构设计

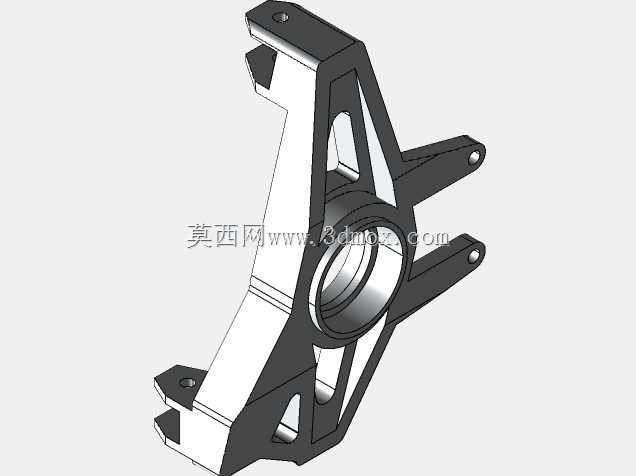

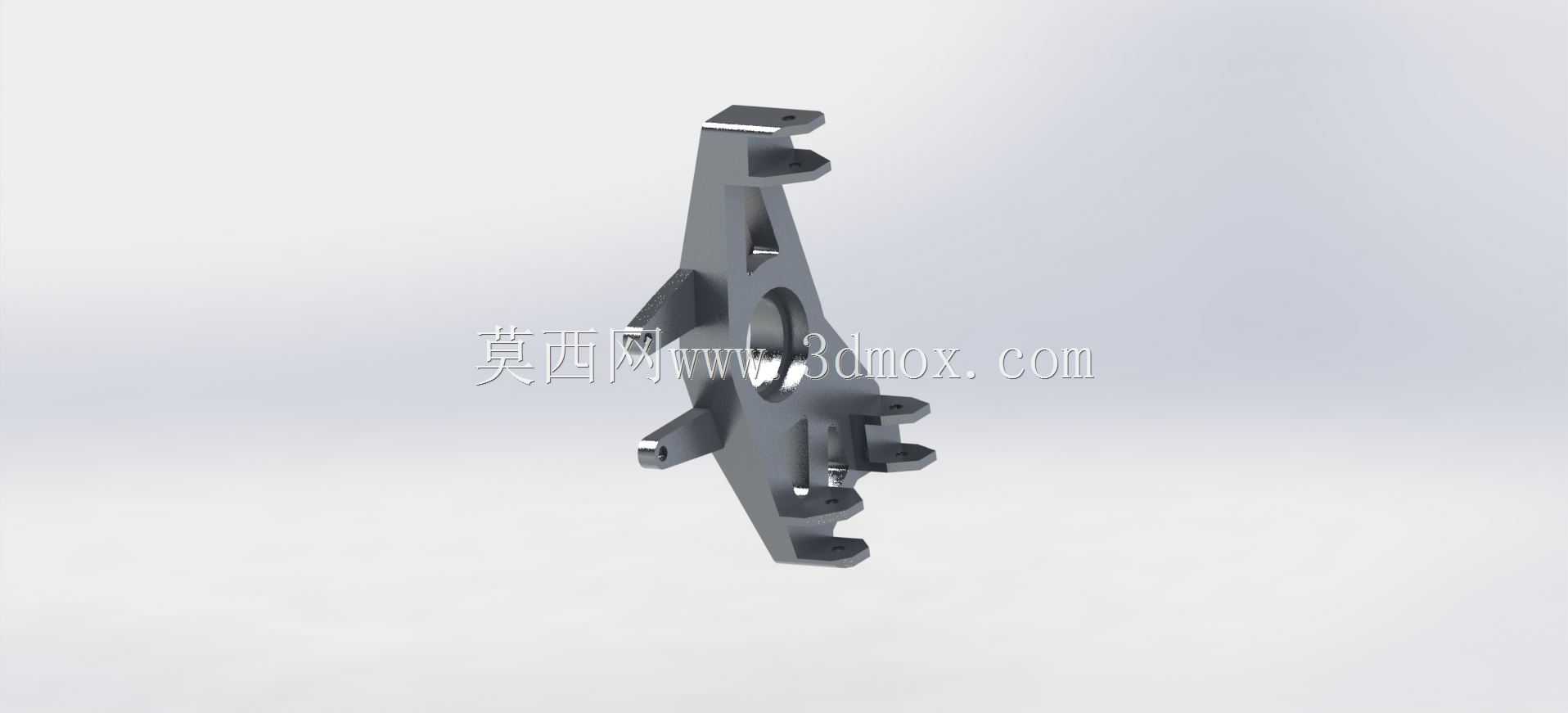

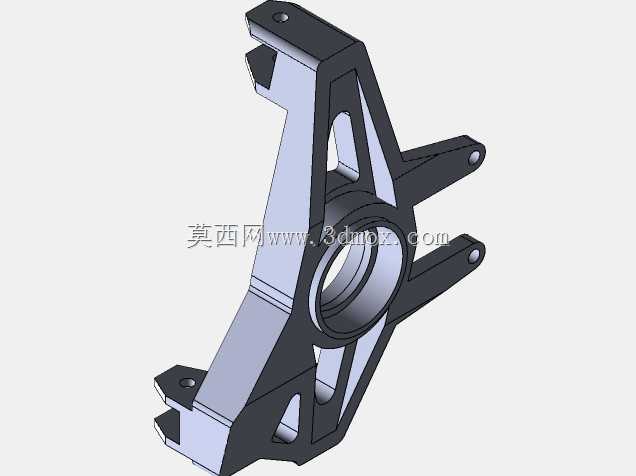

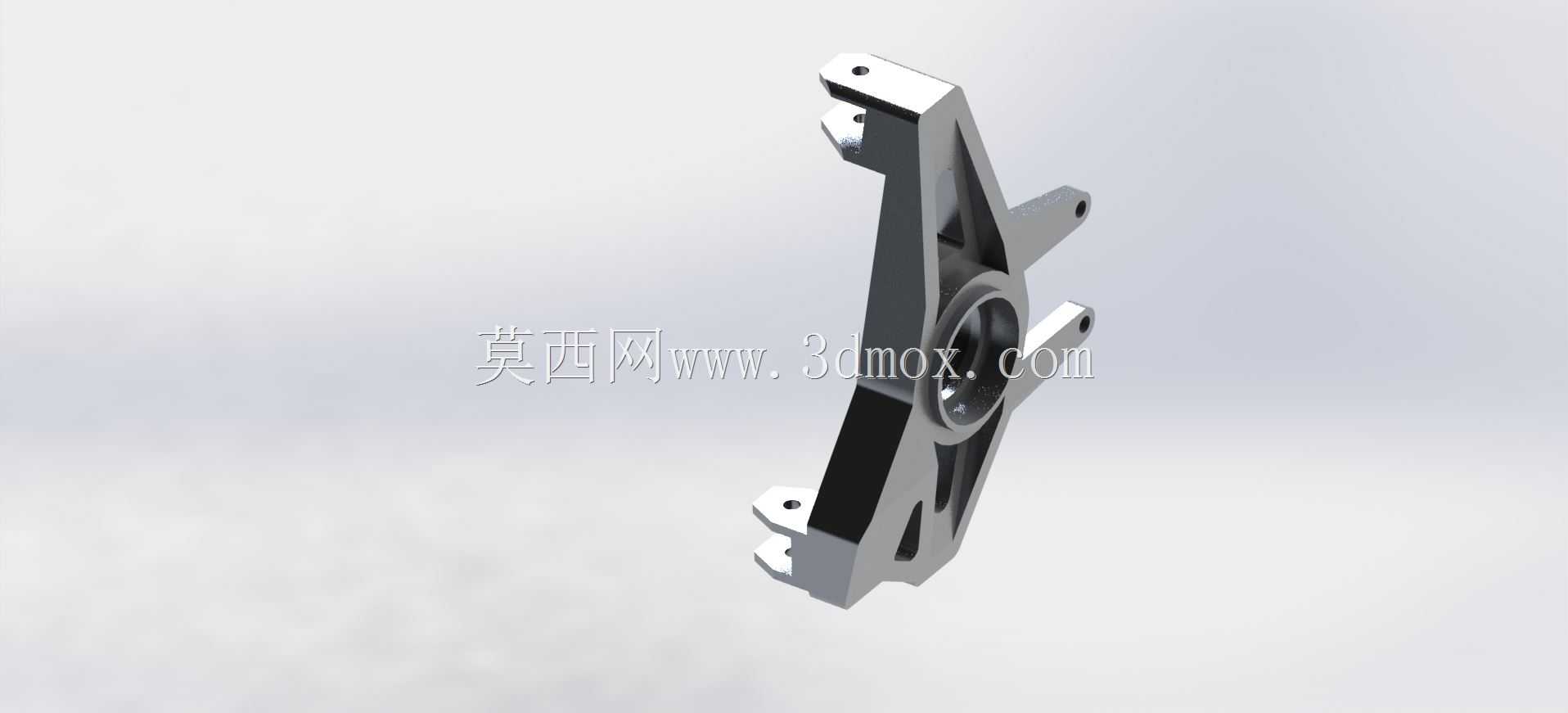

  该零件为大学生方程式赛车前悬核心承载构件,安装于赛车右前侧轮组内侧,是连接悬架上下控制臂、转向拉杆、制动卡钳与轮毂轴承单元的核心枢纽,直接决定前轮定位参数保持能力、轮端载荷传递效率以及整车操稳响应表现。在赛事工况下,该零件需要同时承受过弯时的侧向载荷、制动时的纵向冲击、颠簸路面的垂向交变载荷,以及制动卡钳传递的制动力矩,受力状态极为复杂,因此结构设计阶段优先围绕载荷路径优化开展,避免应力集中引发的结构失效。

  从结构布局来看,该立柱采用一体化镂空式铸铝构型,主体以中心轴承安装座为核心,向四个方向延伸出安装支耳:上方两支耳分别对接上控制臂的两个球铰安装点,下方支耳对接下控制臂主安装点,侧向伸出的支耳用于固定转向拉杆球头,中心座后侧延伸出的凸台用于安装制动卡钳,所有安装孔位均预留了足够的配合面厚度,保证螺栓连接的压紧力均匀分布,避免长期交变载荷下出现连接松动。中心轴承安装孔采用阶梯式设计,可适配双列角接触轮毂轴承,孔位端面加工有定位止口,保证轴承压装后的同轴度,降低轮端旋转时的跳动量,减少轮胎异常磨损风险。

  设计过程中针对赛事常见的极限工况做了针对性优化:所有支耳与主体连接位置均采用大圆角过渡,避免直角结构带来的应力集中,非承载区域做了大面积的材料去除,在保证结构刚度满足要求的前提下尽可能降低零件自重,减少簧下质量,提升悬架的响应速度。各安装支耳的孔位间距严格按照悬架硬点坐标设计,保证主销内倾、主销后倾、前轮外倾、前束等定位参数在装配后符合设计值,避免后期调整出现干涉。安装边界方面,该立柱中心轴承孔适配内径40mm的标准轮毂轴承,各控制臂安装孔间距为32mm,适配M10的球铰螺栓,卡钳安装孔距为100mm,适配赛事常用的四活塞制动卡钳,转向拉杆安装孔位于立柱中心前侧,与中心孔的垂直距离为75mm,可保证转向传动比符合设计预期,避免转向过度或不足。

  实际装车应用中,该立柱可满足FSAE赛事全部动态项目的使用需求,包括直线加速、高速避障、耐久赛等工况,结构强度经过有限元仿真验证,在3g侧向加速度、1.5g制动减速度的极限载荷下,最大应力低于铝合金材料的屈服强度,安全系数达到1.8以上,同时整体重量控制在1.2kg以内,相比传统钢制立柱减重超过40%,有效降低了簧下质量,提升了轮胎的接地性能。零件的所有安装面均设计为平面加工,无需复杂的工装即可完成装配,后期维护时可直接拆卸更换轴承或卡钳,无需对主体结构进行二次加工,适配赛事场景下的快速维修需求。

  在结构细节处理上,该立柱的卡钳安装凸台做了加厚处理,可承受制动时最大1200N·m的制动力矩,避免制动过程中卡钳出现抖动,保证制动稳定性。转向拉杆安装支耳的角度经过优化,在车轮上下跳动过程中可保证转向拉杆与控制臂的运动干涉量控制在0.5mm以内,避免转向机构出现卡滞。上下控制臂安装孔的轴线严格平行,保证球铰工作时的摆角处于合理范围内,延长球铰的使用寿命。零件表面采用阳极氧化处理,可提升表面硬度与耐腐蚀性,适应赛事场地可能遇到的泥水、砂石冲击环境,避免表面过早出现腐蚀或磨损。
