V型十二缸发动机气缸盖结构设计

在大排量高性能内燃机的开发流程中，气缸盖作为直接决定燃烧室密封性能、配气机构布置合理性、冷却润滑回路通畅度的核心承载部件，其结构设计的合理性直接影响整机的动力输出上限、运转可靠性与热效率表现。V12机型作为多缸大排量动力的典型构型，两列气缸呈V型夹角排布，对应的气缸盖需要同时适配两列气缸的安装定位需求，还要在有限的结构空间内整合进排气道、冷却水道、润滑油道、喷油器安装位、火花塞安装位、气门导管与座圈安装位等多组功能结构，设计过程中需要反复平衡结构强度、流体阻力、热负荷承载能力之间的矛盾。

从实际应用场景来看，这类V12气缸盖多用于大马力豪华乘用车、高性能赛车、重型特种作业装备、大型船舶辅机以及固定动力发电机组的动力单元上，这类应用场景普遍要求动力单元具备持续高负荷运转的稳定性，同时对NVH表现、动力输出平顺性有极高要求，因此气缸盖的结构刚度设计、密封面平面度控制、热变形补偿设计都是开发过程中的核心管控要点。在实际装机状态下，气缸盖通过缸盖螺栓与气缸体、气缸垫紧密压合，燃烧室区域需要承受最高超过15MPa的燃烧爆发压力，同时排气侧区域长期处于800℃以上的高温燃气冲刷环境，若结构设计存在应力集中区域，很容易在冷热交变载荷下出现裂纹，导致冷却液泄漏、燃气窜漏等故障，直接造成动力失效。

在具体的结构设计思路上，首先要确定两列气缸对应的燃烧室中心距，这个参数需要和气缸体的缸心距完全匹配，同时预留足够的壁厚来布置冷却水道，避免相邻气缸之间的鼻梁区出现冷却不足导致的热开裂问题。进排气道的走向设计需要充分考虑充气效率，进气道要尽可能降低进气阻力，保证高转速工况下的进气充量，排气道则要兼顾排气顺畅度与排气歧管的安装空间，同时避免排气高温过度传递到进气侧导致进气温度升高、充量下降。水道的设计采用分层联通结构，从缸体上水孔进入的冷却液首先流经燃烧室周围的高热负荷区域，带走鼻梁区、气门座圈周围、喷油器头部的热量，再向上流经气道周围区域，最后通过缸盖顶部的出水孔汇入节温器壳体，整个流道设计要避免出现流动死区，防止局部冷却液沸腾产生气阻，导致散热失效。润滑油道则采用深孔加工的成型通道，分别为凸轮轴轴颈、气门挺柱、配气传动机构提供压力润滑，油道的走向要尽可能减少转角，降低润滑油流动阻力，同时要在工艺上保证深孔加工的同轴度，避免出现铁屑残留导致的油道堵塞问题。

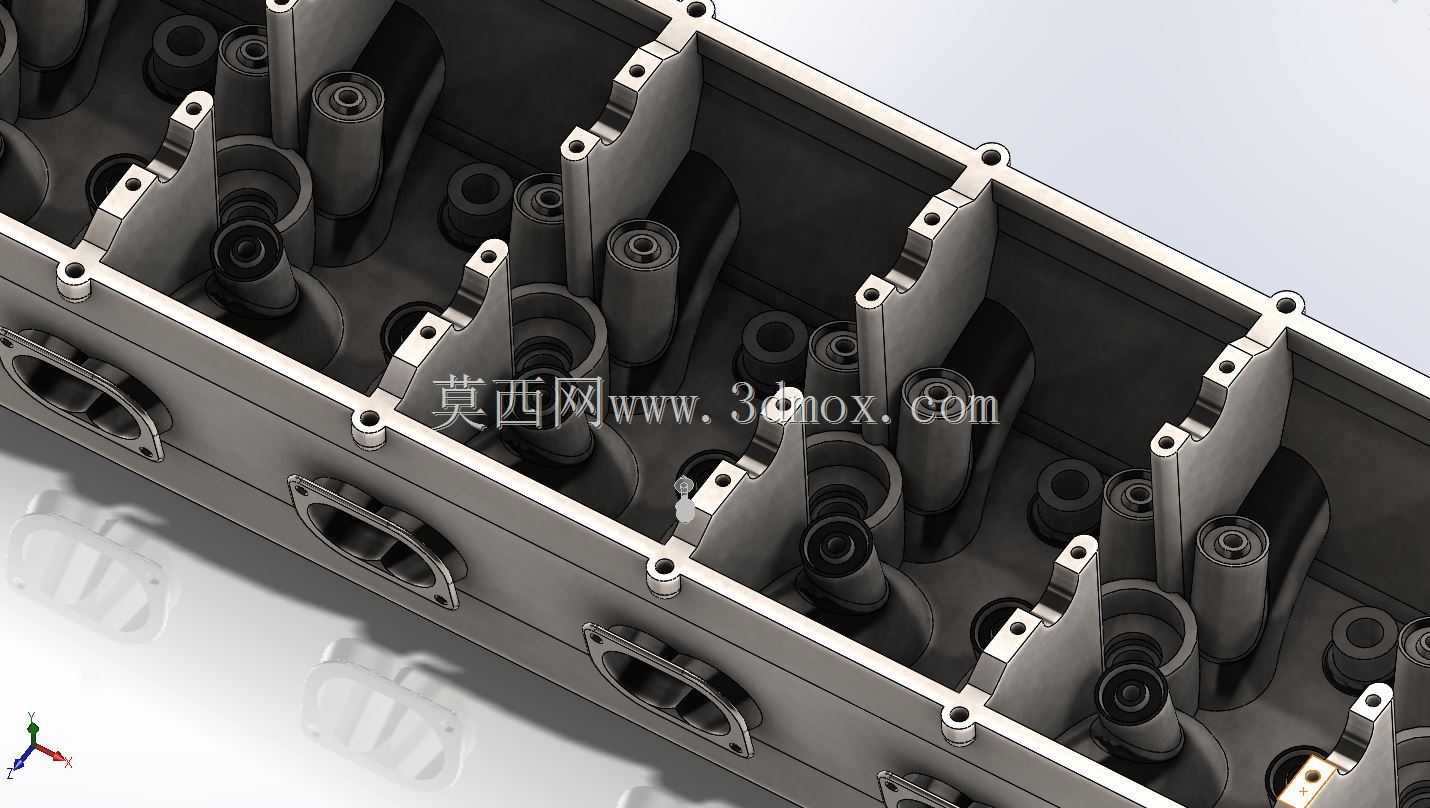

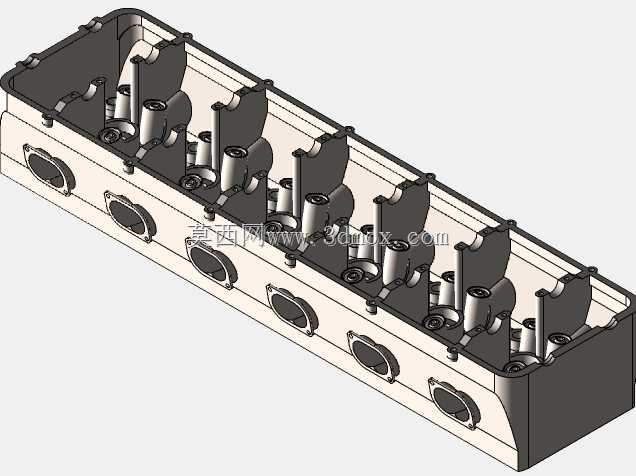

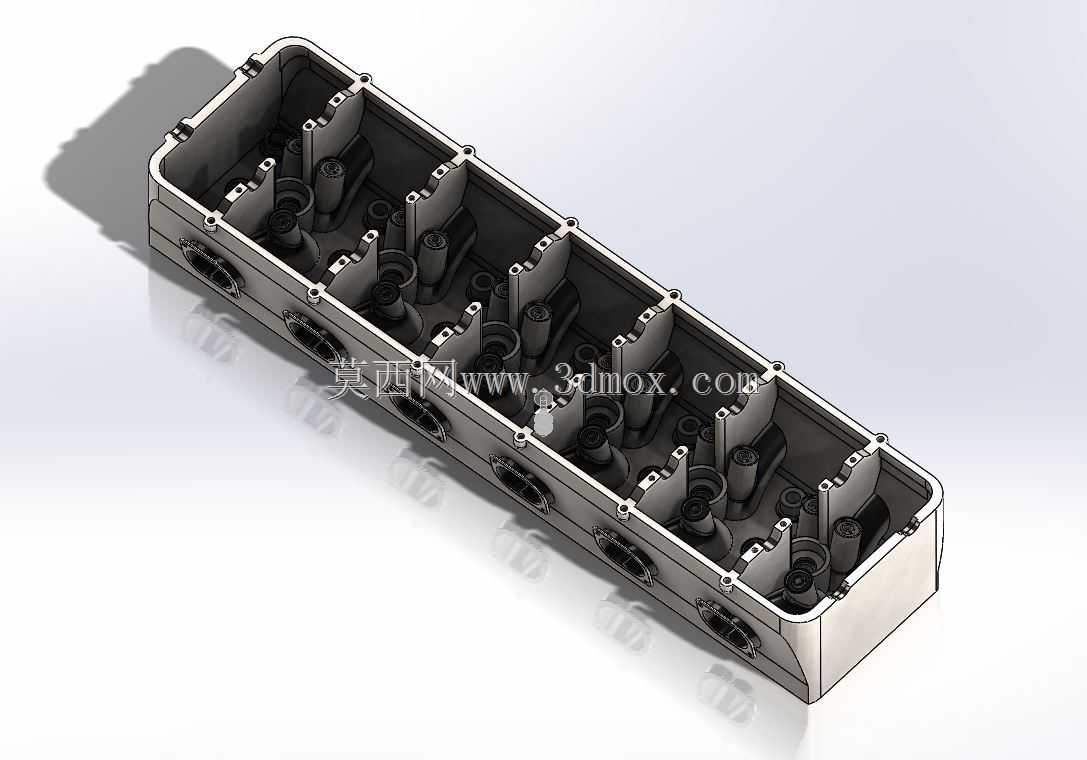

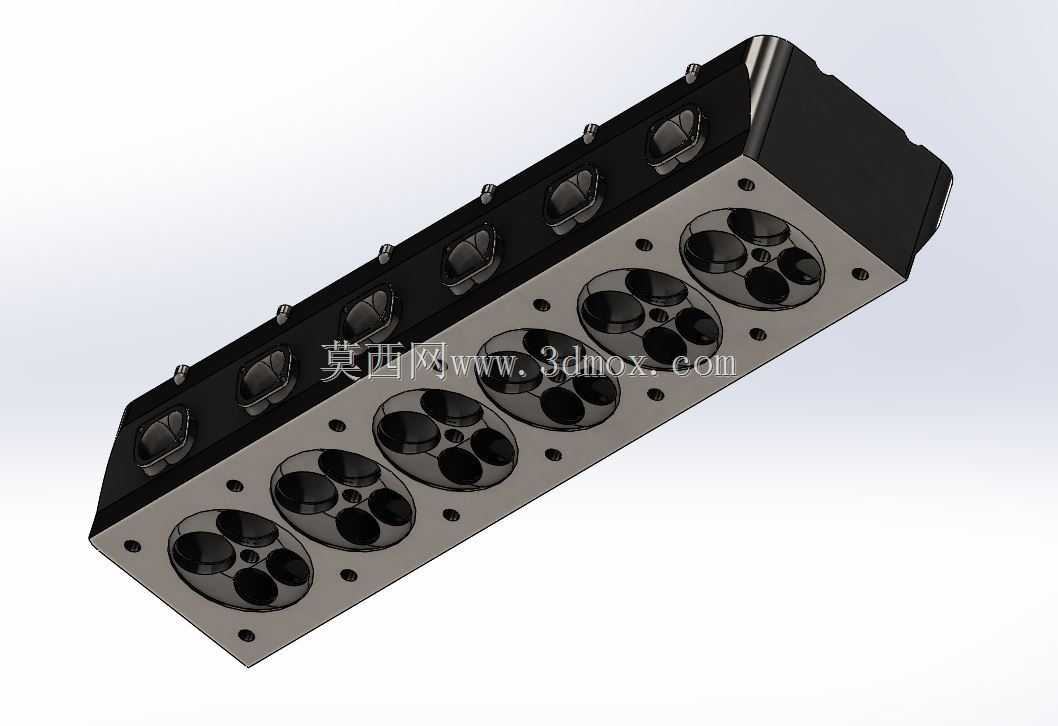

从安装边界来看，气缸盖的底面为精加工密封平面，平面度公差需要控制在0.05mm以内，表面粗糙度达到Ra1.6以下，保证与气缸垫贴合后的密封性能；缸盖螺栓的安装孔采用不等距排布，螺栓的拧紧顺序、拧紧力矩、转角都有严格的工艺要求，通过分步拧紧的方式让缸盖的压紧力均匀分布在整个密封面上，避免局部压力不足导致的冲缸故障。气缸盖的上部需要预留凸轮轴安装座、气门室盖安装法兰面，前端面布置正时传动机构的安装定位面，后端面布置冷却系统、润滑系统的外接管路接口，两侧面分别预留进排气歧管的安装螺栓孔与定位销孔，所有安装面的位置度公差都需要控制在±0.1mm以内，保证外围附件装配后的配合精度。

在结构细节处理上，气门导管与座圈采用过盈压装的方式嵌入缸盖本体，压装前需要对缸盖的安装孔进行精加工，保证过盈量在合理区间，避免工作过程中出现松动脱落；喷油器与火花塞的安装孔采用阶梯孔结构，配合铜制密封垫圈实现燃烧室的高压密封，安装孔的角度需要与燃烧室中心精准对齐，保证喷油雾化方向、火花塞点火位置符合燃烧系统的开发要求。针对V型布局的结构特点，气缸盖的中央区域设置有加强筋结构，连接两列气缸对应的安装座区域，提升整体结构刚度，降低发动机运转过程中缸盖的振动变形量，减少密封面的微动磨损，提升整机的密封可靠性。
