V12发动机进排气门组件结构设计

这套进排气门组件是V12发动机配气机构的核心执行部件，直接决定了发动机的进排气效率、燃烧稳定性与整机动力输出上限，在大排量高性能乘用车辆、赛用动力单元、重型工业动力机组的V型12缸动力平台中都属于核心易耗与性能关联部件。不同于小排量直列发动机的配气部件，V12发动机每列气缸布置6组进排气门，单台整机共需24组进排气门组件，各缸气门的动作一致性、密封可靠性直接影响各缸工作均匀性，一旦单组气门出现密封失效、卡滞或弹簧疲劳断裂，会直接导致单缸失火、动力缺失，严重时甚至会出现气门撞击活塞的致命机械故障。

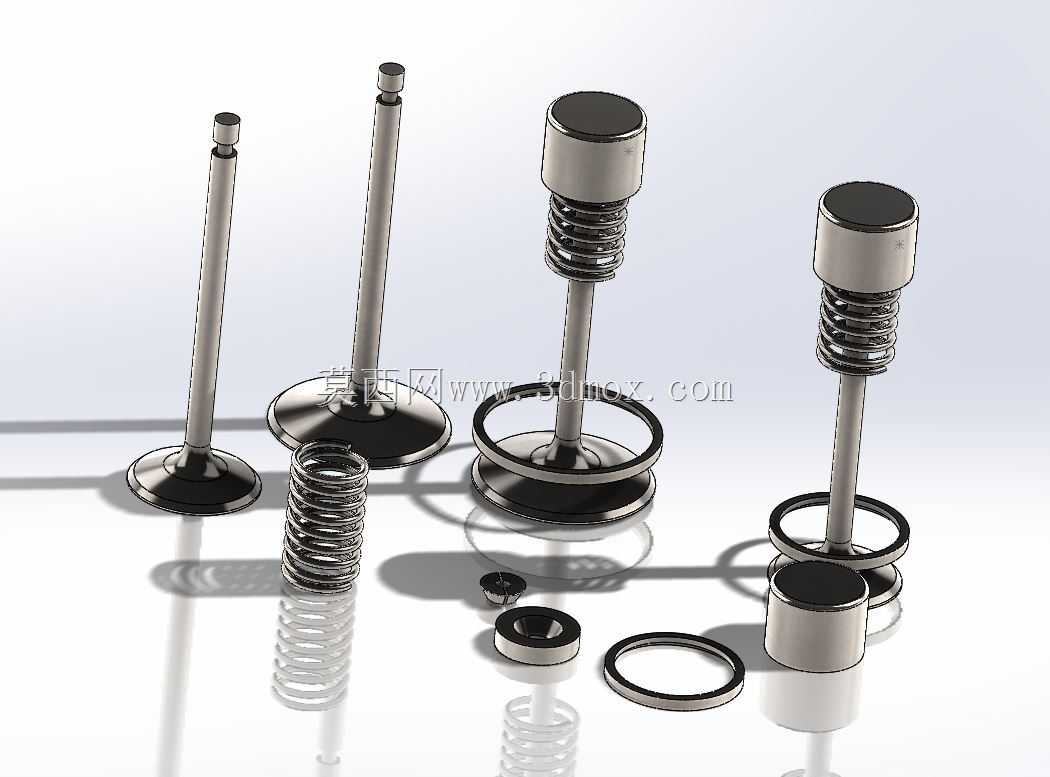

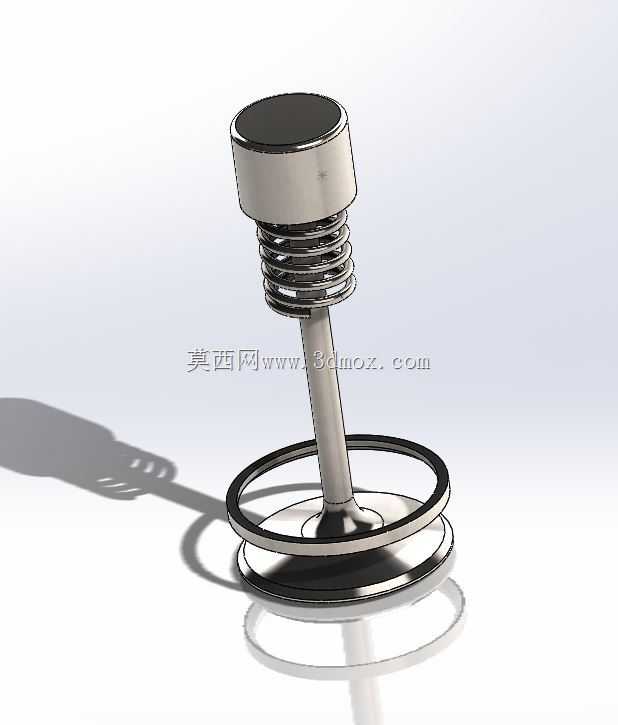

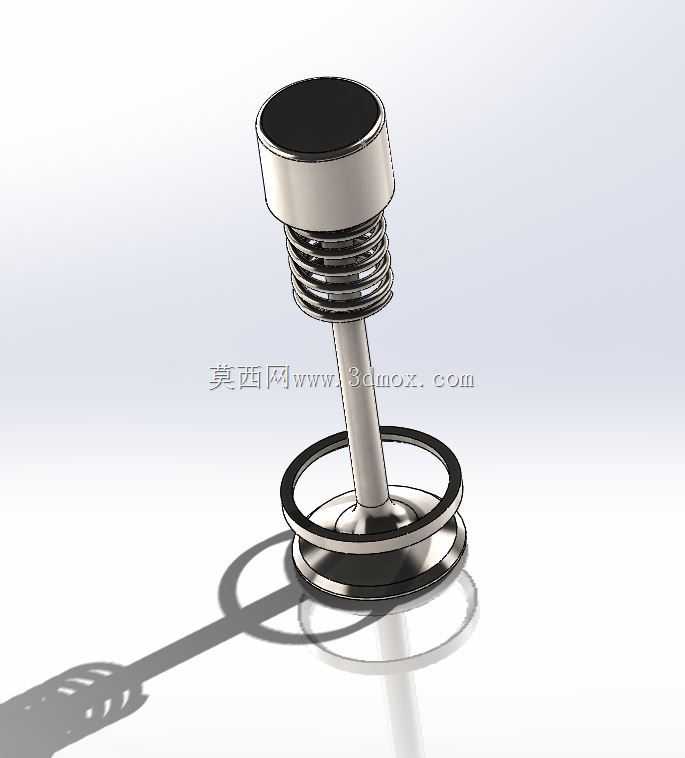

从实际功能逻辑来看，进气门负责在进气冲程开启，将经过空滤、节气门计量后的新鲜充量导入燃烧室，排气门则在排气冲程开启，将燃烧后的高温高压废气导出至排气歧管，两者需要在凸轮轴的驱动下按照配气相位精准完成往复开闭动作，落座时需要保证与气门座圈的锥面完全贴合，实现燃烧室的高压密封，避免压缩、做功冲程出现燃气泄漏，导致缸压不足、动力下降。这套模型完整还原了单组气门的全部配套零件，包含气门杆身、气门头部、气门弹簧、弹簧座、气门锁片、气门座圈、气门油封相关配套结构，各零件的配合边界完全按照量产发动机的实际装配公差设计，可直接用于配气机构的运动仿真、干涉检查与装配工艺验证。

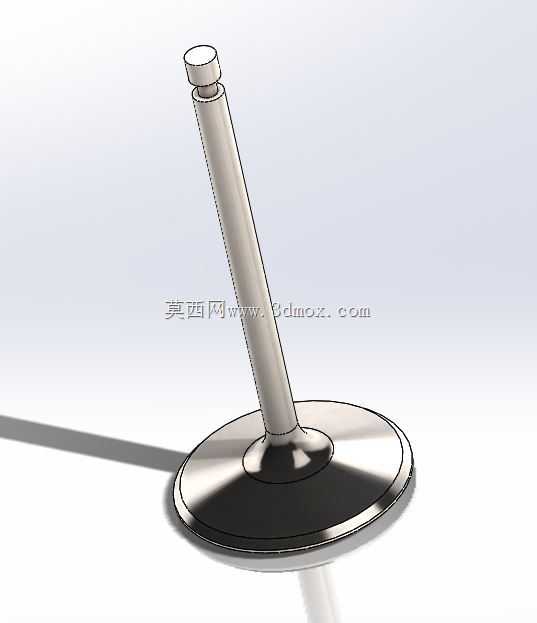

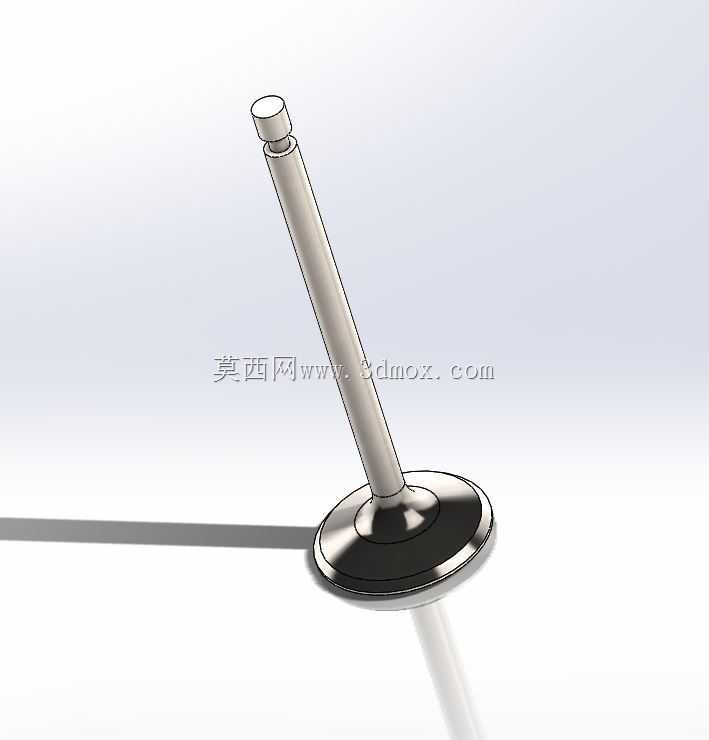

设计过程中首先考虑的是极端工况下的结构可靠性，气门头部长期承受800℃以上的高温燃气冲刷，尤其是排气门侧，废气瞬时温度可达900℃以上，因此头部的盘部厚度、锥面密封角度都做了针对性优化，密封锥面采用行业通用的45度锥角设计，既保证落座时的密封比压足够，又能减少气门开启时的气流阻力，盘部边缘厚度控制在合理区间，避免高温下出现盘部烧蚀、变形。气门杆身采用等直径设计，表面粗糙度要求达到Ra0.8以下，与气门导管之间保留0.02-0.03mm的配合间隙，既保证杆身在导管内可以顺畅往复运动，又能避免间隙过大导致机油窜入燃烧室、废气窜入曲轴箱的问题。杆身端部做了淬火硬化处理，硬度达到HRC50以上，承受凸轮轴或摇臂的反复冲击载荷，避免端部出现凹陷、磨损导致气门间隙变化。

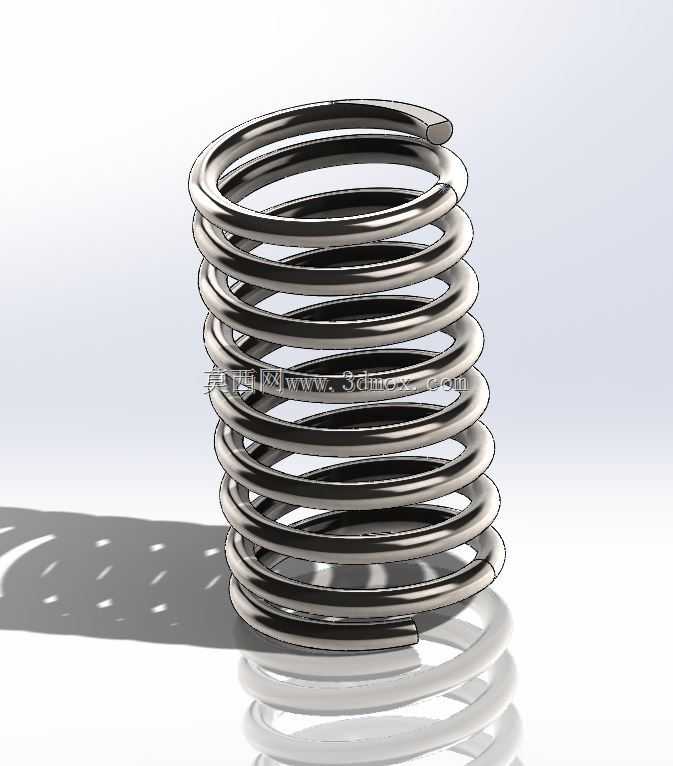

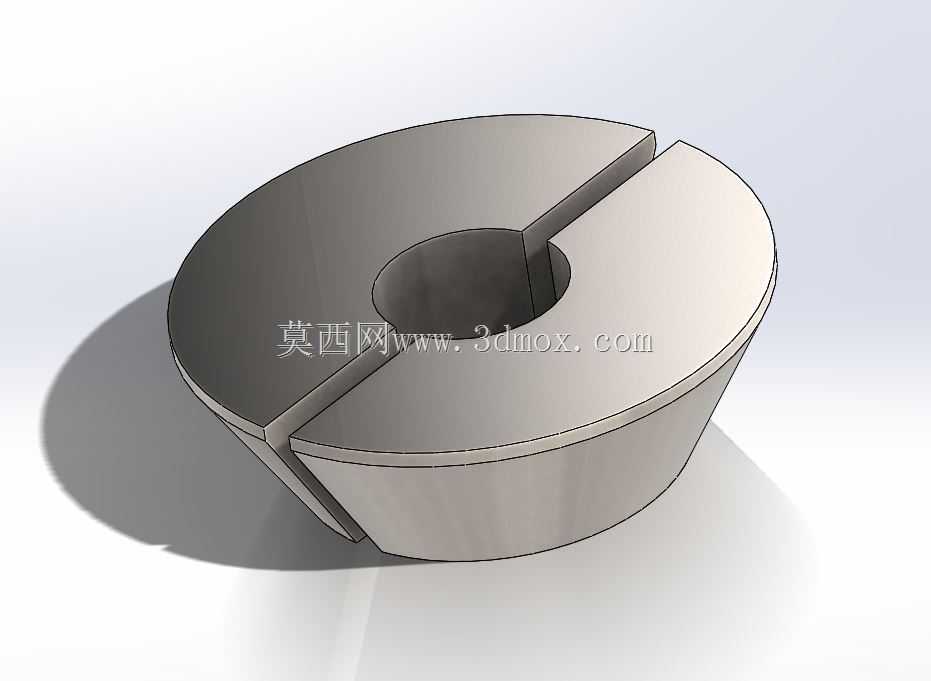

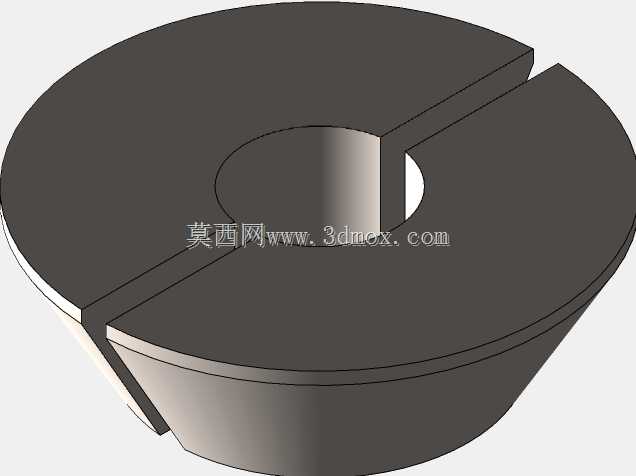

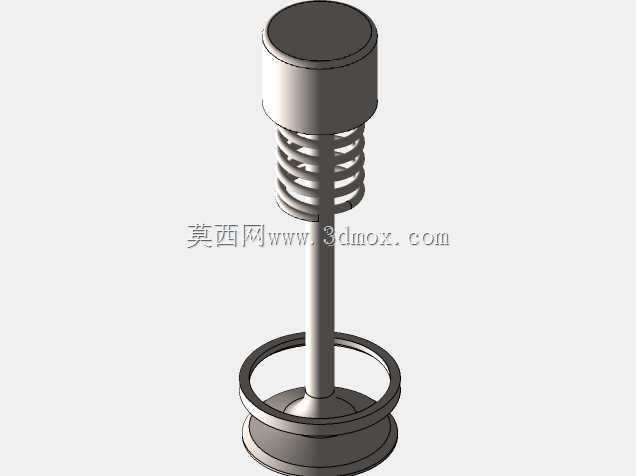

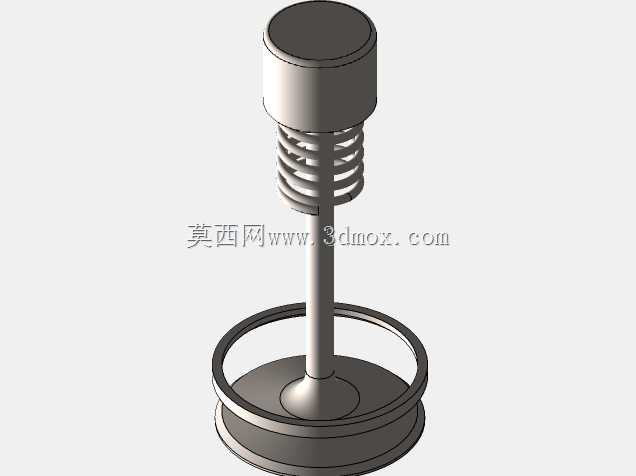

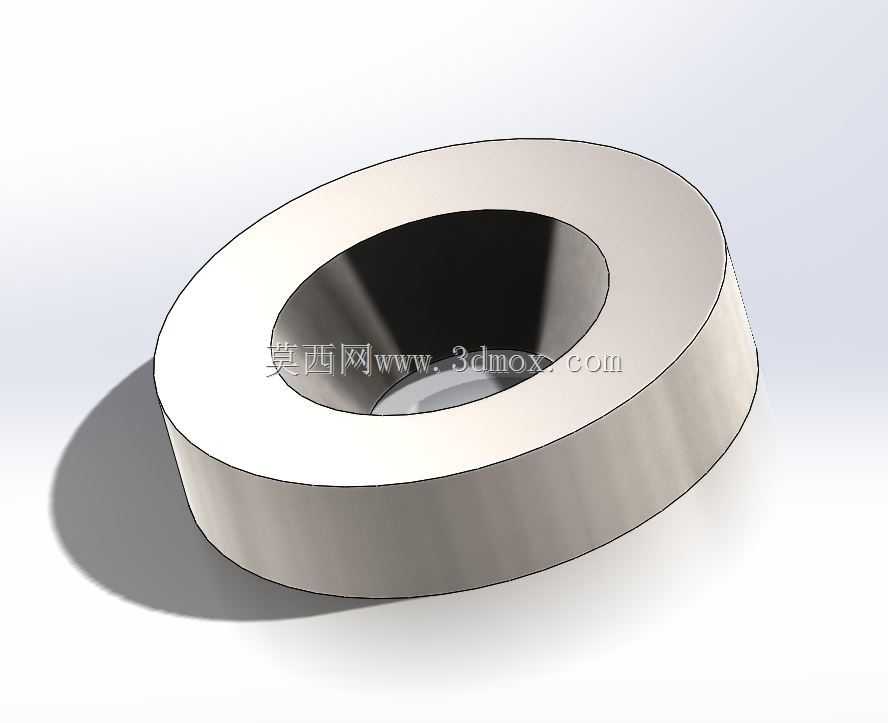

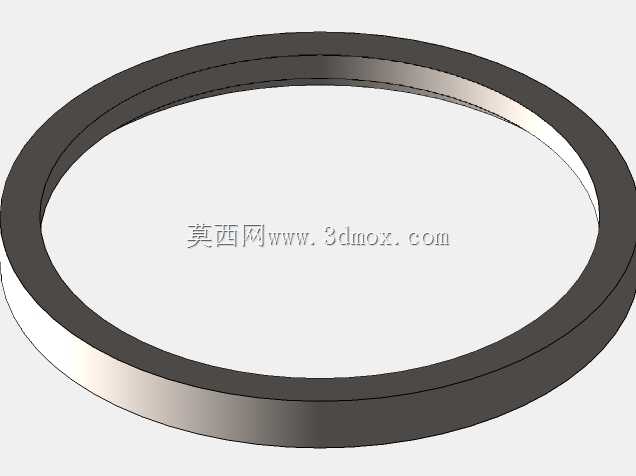

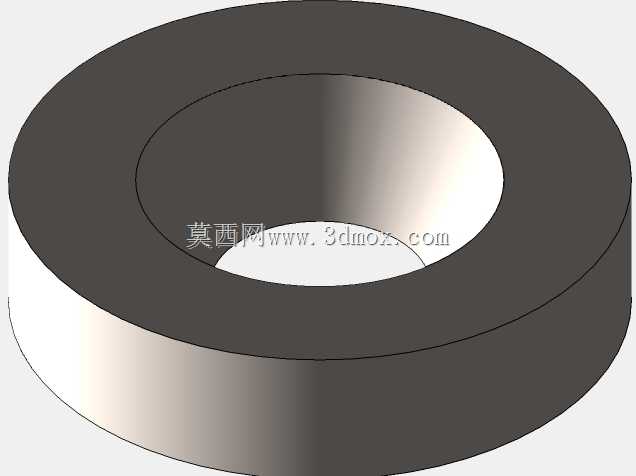

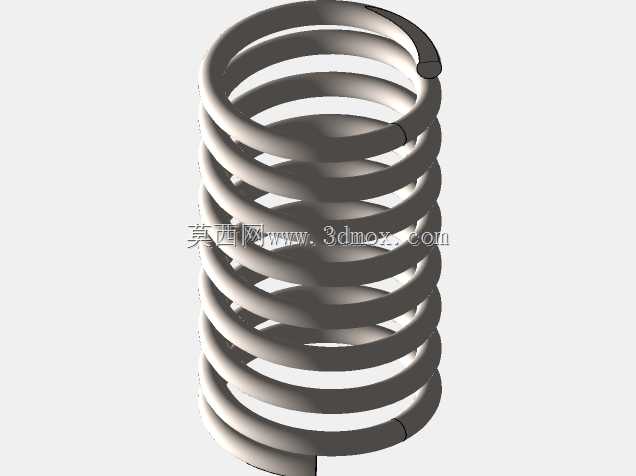

气门弹簧采用等节距圆柱螺旋弹簧设计，模型中还原了弹簧的有效圈数、两端并圈磨平的结构，弹簧的自由长度、安装预紧力、全行程压缩量都经过运动学校核，保证发动机在最高额定转速下，弹簧能够提供足够的回弹力，让气门始终跟随凸轮型线运动，不会出现气门飞脱、弹簧并圈的问题。弹簧上下两端分别布置上弹簧座与下弹簧座，上弹簧座通过两半式气门锁片与气门杆尾端的卡槽固定，锁片的内锥面与杆身卡槽完全贴合，外锥面与弹簧座的内锥面配合，在弹簧预紧力的作用下实现自锁，保证气门往复运动过程中弹簧不会出现松脱。气门座圈采用压装式结构，过盈压入气缸盖的座圈安装孔内，座圈的密封锥面与气门锥面配对研磨，保证密封性能，同时座圈材料采用耐高温耐磨合金，能够承受气门落座时的反复冲击与高温燃气腐蚀。

从安装边界来看，单组进气门的头部直径略大于排气门，这是为了降低进气阻力、提升充气效率，排气门因为工作温度更高，头部直径相对更小，盘部厚度更大，提升高温下的结构强度。气门的总长度、弹簧安装高度、座圈安装孔直径、气门导管内径都符合V12发动机气缸盖的通用设计尺寸，在做整机装配时，不需要额外调整气缸盖的相关安装位尺寸，可直接匹配同系列V12发动机的气缸盖、凸轮轴、摇臂等配气机构相关零件。在做三维建模时，各零件的配合公差都按照量产级的要求做了预留，比如气门杆与导管的间隙、弹簧座与杆身的间隙、锁片与卡槽的配合余量都符合实际装配要求，可直接用于生成工程图纸、指导零件加工，也可以导入多体动力学软件做配气机构的运动仿真，验证不同转速下的气门加速度、弹簧应力、落座冲击力等关键参数，为后续的性能优化、轻量化设计提供基础数模支撑。

实际维修与装配场景中，这套数模也可用于维修人员的装配培训，直观展示各零件的装配顺序、配合关系，避免出现锁片安装不到位、弹簧装反、气门与座圈配对错误等装配问题，减少发动机装配后的故障概率。对于做发动机改装、性能升级的从业者来说，也可以在这套数模的基础上调整气门头部直径、杆身直径、弹簧刚度等参数，验证高角度凸轮轴、高转速工况下的配气机构可靠性，为动力升级提供数模基础。
