挖掘机铲斗三维结构设计模型

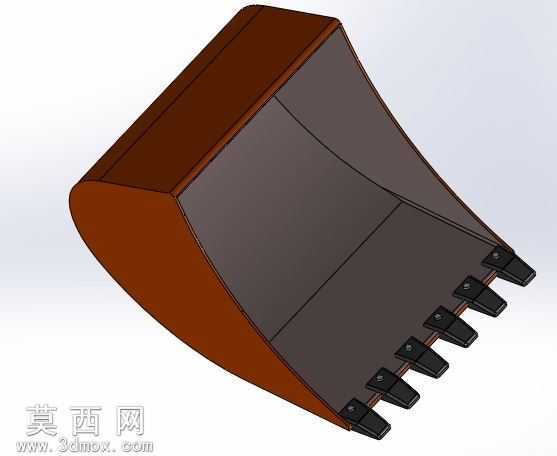

本模型为挖掘机作业终端的铲斗结构三维设计成果，建模阶段以实际工程应用中的土方作业铲斗为原型，先通过草图绘制勾勒铲斗的整体轮廓曲线，确定斗口宽度、斗背弧度、斗底深度的核心尺寸比例，保证斗容参数符合常规中小型挖掘机的作业适配要求。建模过程中对铲斗的弧形斗壁采用曲面建模与实体加厚结合的方式，还原铲斗外侧的弧形过渡结构与内侧的物料容纳曲面，确保曲面顺滑无棱角，既符合实际铲斗的冲压成型工艺特征，也能模拟物料在斗内的滑动轨迹。针对斗口部位的斗齿结构，采用单独零件建模后装配的方式，还原每一个斗齿的楔形切削外形、齿座的连接卡位结构，斗齿沿斗口等距排布，齿尖朝向作业推进方向，还原真实铲斗的切削破土结构。材质渲染阶段，铲斗主体斗壁采用耐磨合金钢的棕褐色金属漆面材质，调整材质的粗糙度参数模拟工程机械部件长期作业的哑光耐磨质感，斗齿部分采用高硬度耐磨合金的深灰黑色金属材质，适当提高材质的硬度反光参数，区分斗齿与斗体的材质差异，同时在斗壁内侧添加轻微的磨损质感纹理，还原铲斗接触物料的使用特征。结构设计上，模型还原了铲斗背部的铰接连接位结构，预留了与斗杆、连杆连接的销轴安装孔位，孔位的同轴度、间距参数符合通用挖掘机的铰接尺寸标准，可直接用于装配对接模拟。整体建模严格遵循工程机械铲斗的结构设计逻辑，各部件的壁厚、连接结构均参考实际焊接式铲斗的工艺要求，弧形斗壁的曲率经过反复调整，既保证足够的结构强度避免作业变形，也兼顾物料倾倒时的顺滑性，斗齿的倾斜角度经过优化，可有效降低破土切入时的阻力，提升挖掘作业效率，模型完整还原了挖掘铲斗从外形轮廓到细节连接结构的全部特征，可用于工程机械结构教学、挖掘机作业仿真、零部件改进设计等场景。
