挖掘机金属板挖沟机框结构设计

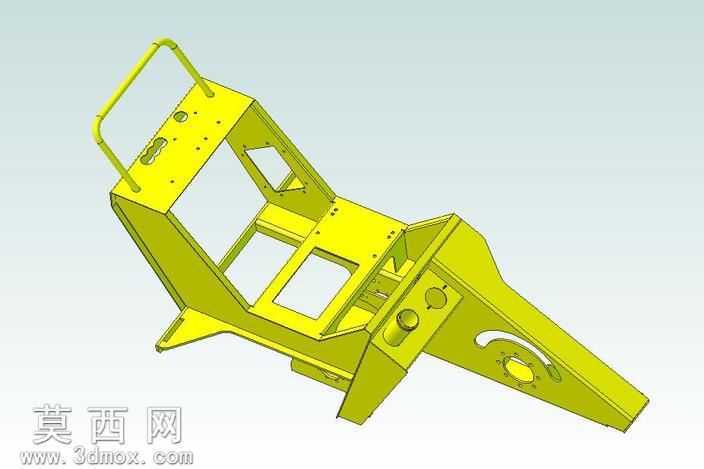

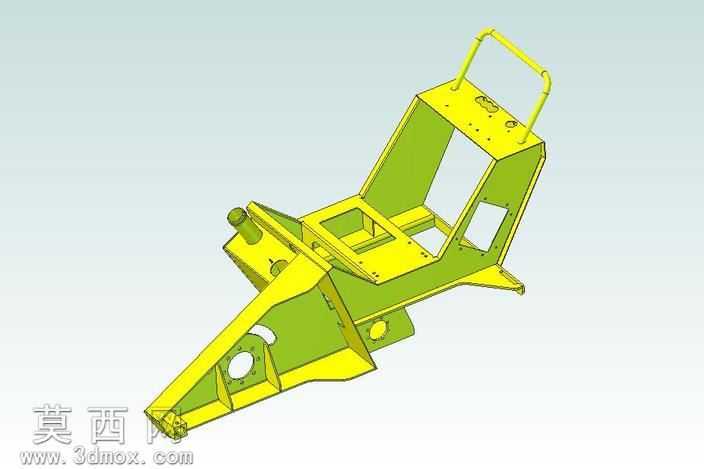

本模型为挖掘机配套挖沟作业装置的金属板焊接机框结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钣金加工工艺规范，对每一块板材的折弯角度、焊接预留边、安装孔位都做了精准的参数化定义，确保模型可直接对接生产加工环节。模型整体采用黄绿双色区分不同功能的板材部件，前端为尖锥形的挖沟作业导向结构，该部分通过多块带减重孔的加厚钣金拼接而成，减重孔的位置经过受力仿真优化，在保证结构抗冲击强度的前提下尽可能降低整体自重，避免前端过重导致作业时重心偏移。中部为多层框架式承载腔体，预留了多个不同规格的安装位，可适配液压管路、传动组件、作业执行部件的安装需求，腔体内部设置了多道横向与纵向的加强筋板，筋板与主框架采用满焊连接的结构设计，可有效分散作业时产生的交变载荷，避免框架出现应力变形。上部设置了一体化弯折成型的管状扶手结构，扶手与主框架的连接位置做了加厚补强处理，方便设备转运、检修时的人员握持操作，同时扶手的弯折弧度符合人体工程学设计，握持时无尖锐棱角剐蹭风险。建模过程中对所有板材的搭接位置都做了焊接坡口的细节还原，安装孔位全部采用标准孔径参数，可直接匹配通用紧固件的装配需求，整体结构无冗余设计，每一块板材的形状、尺寸都经过结构合理性校验，既满足挖沟作业时的高强度承载需求，又兼顾了钣金加工的工艺可行性，减少不必要的弯折、焊接工序，降低实际生产的加工成本。模型渲染时采用金属哑光材质模拟真实钣金喷漆后的表面质感，对焊缝位置做了细微的凹凸纹理处理，还原真实焊接结构的外观特征，整体结构的装配关系清晰，各部件之间无干涉问题，可直接用于工程结构验证、生产加工参考以及相关作业装置的改装设计使用。
