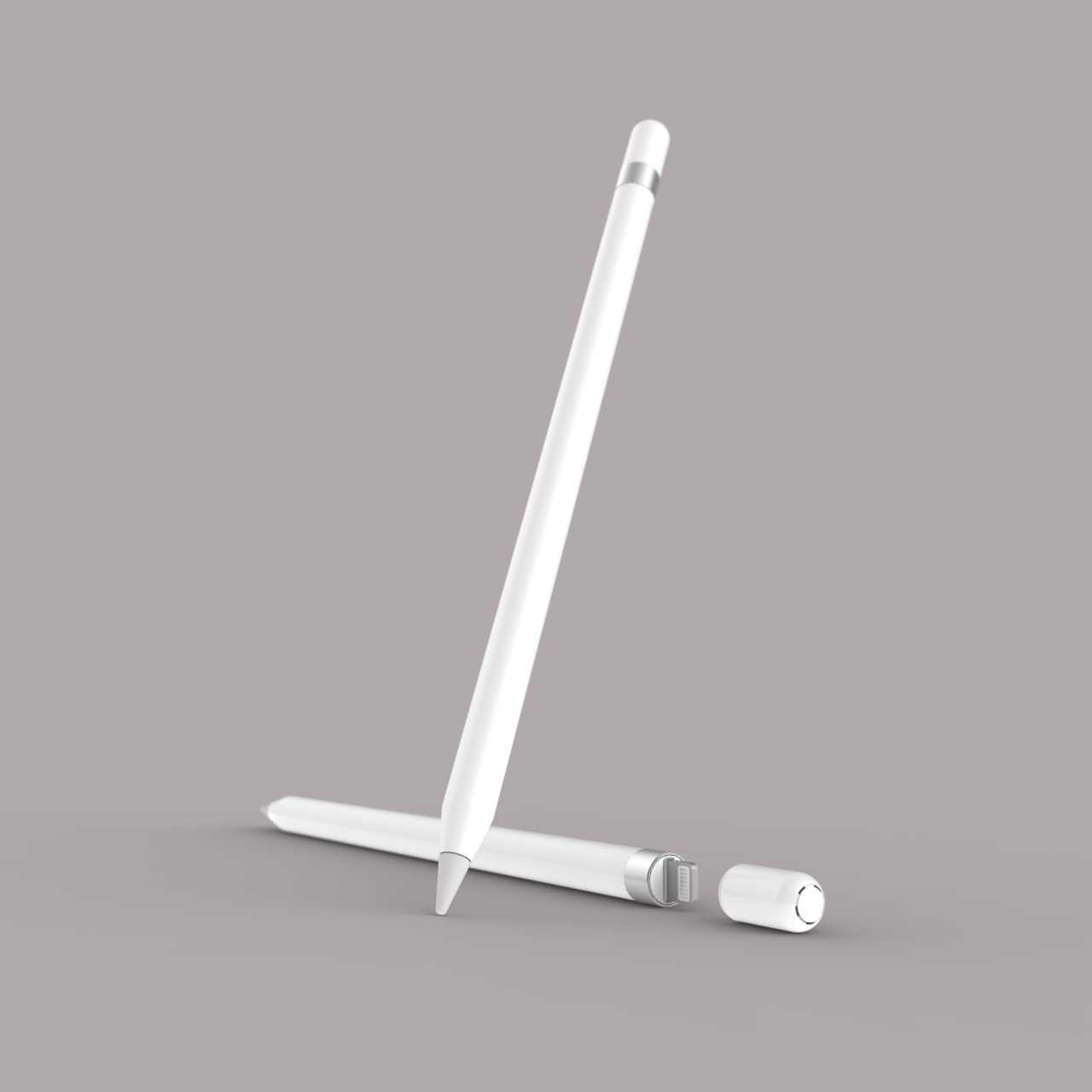

高精度电容式触控手写笔三维结构模型

　　这款触控手写笔的三维建模完全围绕实际使用场景的结构需求展开，建模过程中优先还原了产品在平板创作、笔记记录、工业现场快速标注等场景下的结构适配性。从实际使用逻辑出发，笔身采用一体化圆柱造型，整体直径控制在8.9mm区间，完全贴合成年用户握持时的指腹贴合弧度，长时间书写不会产生硌手的压痕，笔身总长度设置为166mm，收纳时可直接适配多数平板配套的笔槽安装边界，无需额外调整卡位结构即可完成嵌入式固定，笔身重量通过内部结构的空腔优化控制在20.7g，握持时的重心落在距笔尖三分之一的位置，书写时不会出现头重脚轻的下坠感，和日常使用木质铅笔的握持配重接近，降低用户的适应成本。笔尖部分采用可替换式结构设计，建模时预留了1.2mm的插拔配合公差，

　　笔尖外露长度为2mm，接触屏幕时的倾斜角度支持0到90度的全角度识别，内部的压力感应模块安装位预留了直径3mm的圆柱形空腔，可适配不同规格的压力传感组件，笔尖材质的装配位做了圆角过渡处理，避免更换笔尖时出现卡滞、刮伤笔身内壁的问题。笔身尾部设置了磁吸充电模块的安装位，建模时还原了磁吸对位的凹凸定位结构，对位公差控制在0.1mm以内，充电时可自动吸附对位，无需手动调整插接方向，尾部的磁吸结构同时兼顾了平板侧边吸附收纳的功能，磁吸力的作用范围设置在距尾部15mm的区间内，吸附后不会因为日常晃动出现脱落，同时不会干扰平板内部的其他元器件。笔身内部的结构分层完全按照实际装配逻辑排布，从笔尖到尾部分别设置了压力感应层、信号发射模块层、

　　电池仓层、充电模块层，各层之间预留了0.3mm的走线间隙，电池仓的尺寸适配常规的圆柱形软包电池，仓壁做了0.5mm的加厚处理，提升笔身抗弯折的结构强度，笔身外壳的壁厚设置为0.8mm，在保证结构强度的同时尽可能控制整体重量，外壳表面做了细微的磨砂质感建模还原，握持时可增加摩擦力，避免出汗时出现打滑的情况。在功能适配层面，建模时还原了笔身的倾斜感应结构安装位，侧边的双击触控区域设置在距笔尖100mm的握持拇指自然放置位置，触控区域的感应范围做了边界限位，避免握持时出现误触，双击触发的压力阈值在结构上做了对应的限位设计，只有明确的点按动作才会触发功能切换，日常握持的自然压力不会触发误操作。这款模型的结构设计完全对标量产产品的装配要求，

　　所有配合公差、安装边界、结构间隙都按照实际开模生产的标准设置，可直接用于产品结构验证、外观手板制作、装配流程模拟等环节，建模时拆分的各个独立零件可直接导出用于工程图绘制，每个零件的拔模角度、圆角过渡都符合注塑生产的工艺要求，不需要额外做结构调整即可对接生产环节。针对不同的使用场景，模型还预留了功能拓展的结构空间，比如笔身中部可拓展加入橡皮擦功能模块的安装位，尾部可拓展加入挂绳孔的结构，不需要改动整体的笔身轮廓即可完成功能迭代，整体结构的通用性较强，可作为同类型触控手写笔产品开发的基础结构模板，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。
