黑红配色人体工学游戏手柄结构设计

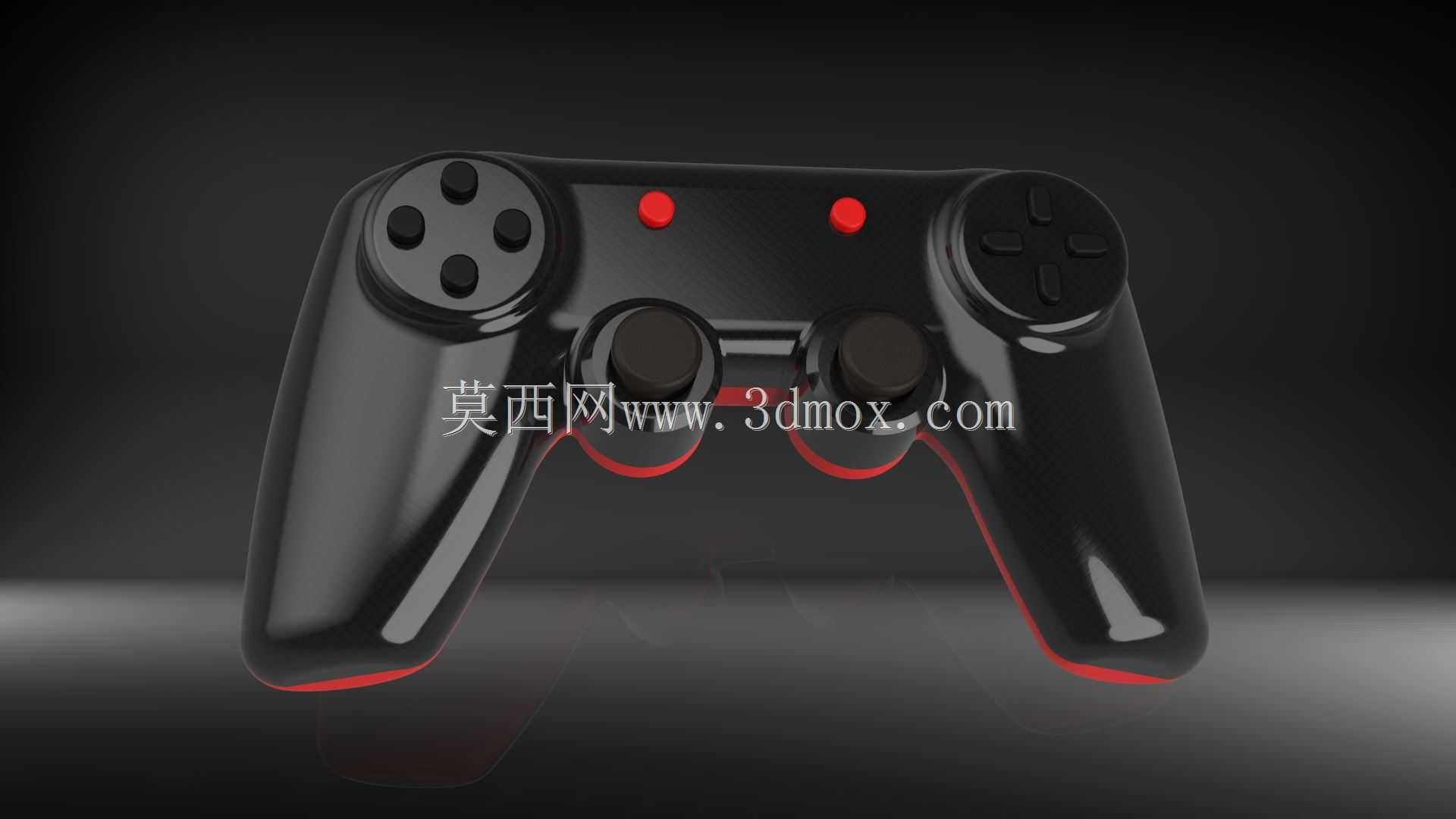

　　这款手持游戏操控设备的结构设计，核心围绕长时间握持的人机交互需求展开，整体采用左右对称的弧形握把形态，握把外侧做了12度的内收倾角，适配成年用户自然握持时的手掌弯曲角度，握把表面的曲面过渡完全贴合掌丘与指根的贴合区域，避免长时间操作产生的局部压应力集中。从功能布局来看，设备正面上方设置两组对称的摇杆组件，摇杆的安装座做了下沉2.3mm的沉台设计，摇杆帽顶端采用内凹弧面匹配指腹形态，操作时的摆动行程控制在18度范围内，既保证足够的操控精度，也避免摆幅过大导致的相邻按键误触。摇杆中间区域布置四枚功能按键，其中两枚为醒目的红色功能键，另外两枚为黑色操作键，按键的按压行程设置为1.8mm，触发压力控制在60g上下，

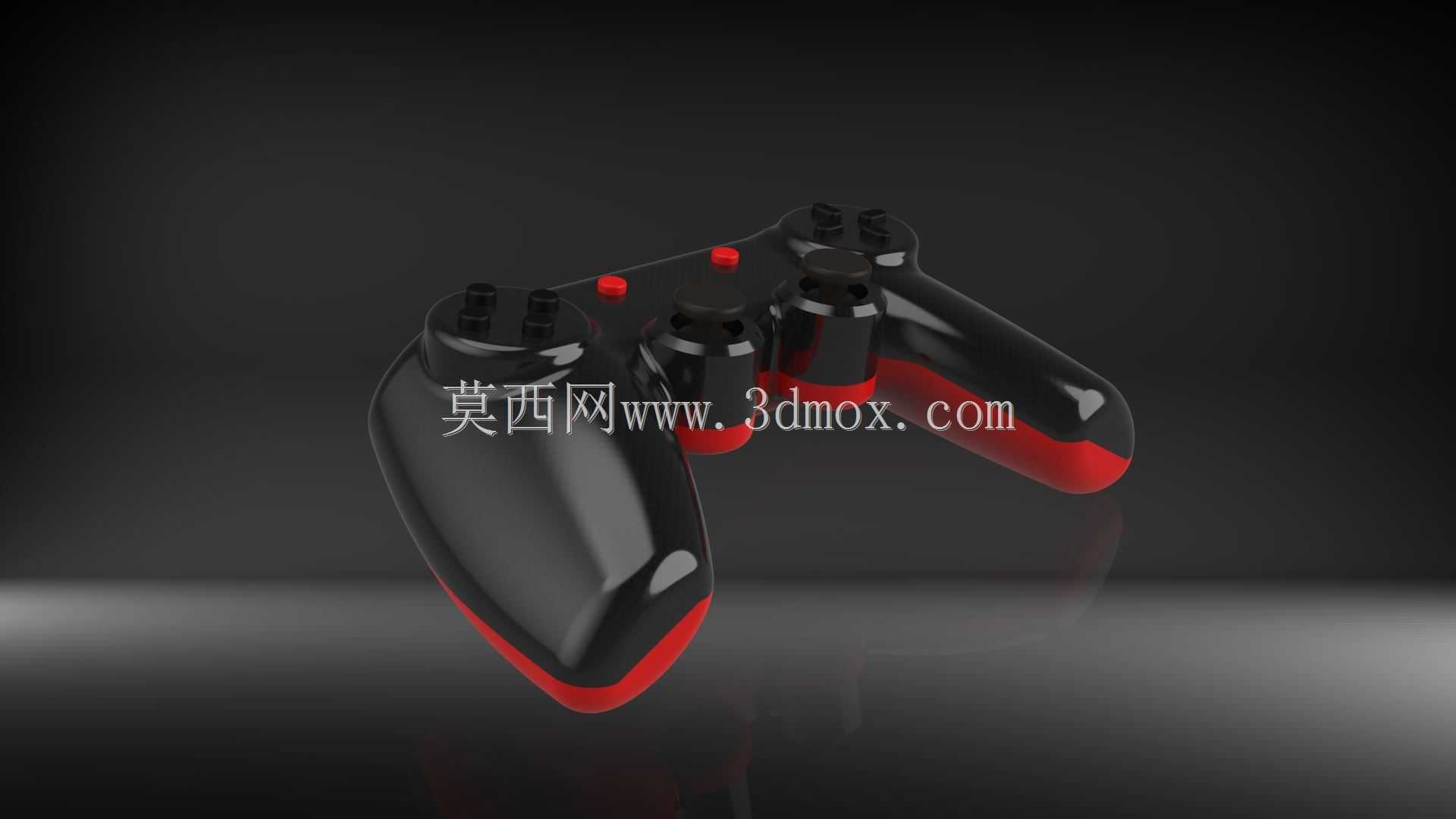

　　兼顾按压反馈的清晰度与长时间操作的疲劳度控制。握把的边缘做了R3.2的圆角过渡，没有尖锐的棱角结构，底部的红色装饰区域并非单纯的外观设计，实际是软胶包覆层的安装边界，软胶层厚度为1.2mm，覆盖整个握把的握持接触区域，提升握持时的摩擦力，避免手汗导致的滑脱问题。从安装边界来看，设备整体的横向最大宽度为152mm，纵向最大高度为108mm，握把处的最大厚度为52mm，整体重量控制在210g左右，内部的电路板安装腔预留了足够的布线空间，电池仓设置在握把内部的中空区域，重心落在设备几何中心偏下10mm的位置，握持时不会出现头重脚轻的下坠感。设备正面的功能分区做了明确的视觉区分，黑色主体区域为主要操作区，

　　红色区域作为功能提示与握持防滑的双重结构，所有按键的安装孔位都做了0.1mm的公差配合设计，避免按键卡滞的问题。在实际应用场景中，这类设备主要适配家用游戏主机、PC端游戏操控场景，结构设计上充分考虑了不同手型用户的适配性，握把的弧度可以覆盖从手掌长度160mm到200mm的用户群体，按键的位置布局匹配手指自然放置时的活动范围，拇指不需要大幅度移动即可覆盖所有正面操作按键，食指自然搭在设备顶部的肩键位置，肩键的触发角度做了适配指节弯曲的斜面设计，按压时的受力方向与指节施力方向一致，降低操作时的手指负荷。从结构强度来看，设备的主体外壳采用ABS+PC混合材质，壁厚设置为2.0mm，在按键安装位、摇杆固定座的位置做了局部加厚与加强筋设计，

　　加强筋的厚度为0.8mm，间距为6mm，既保证外壳的抗冲击强度，也不会过度增加整体重量。设备的合模线设置在握把的侧面非接触区域，避免合模线的毛刺影响握持手感，表面处理采用哑光晒纹工艺，减少指纹残留的同时提升表面的耐磨性能。内部的元器件安装位都设置了对应的定位柱与卡扣结构，不需要额外打胶即可完成电路板与电池的固定，装配工序简单，后期维修拆解也更为方便。设备底部预留了充电接口的安装位，接口位置做了下沉设计，避免充电线插拔时对外壳造成磨损，接口周围做了0.5mm的凸台防护，防止外力撞击直接损坏接口。
