家用手动柑橘榨汁器结构设计方案

　　这款手动柑橘榨汁器具主要面向家庭厨房、小型饮品门店的鲜榨果汁制备场景，无需外接电源即可完成橙子、柠檬、柑橘类鲜果的榨汁作业，相比电动榨汁设备，它没有复杂的电路与旋转刀组结构，日常清洁无卫生死角，单次使用后可直接整体冲洗，维护成本极低，非常适合单次少量鲜榨果汁的使用需求。

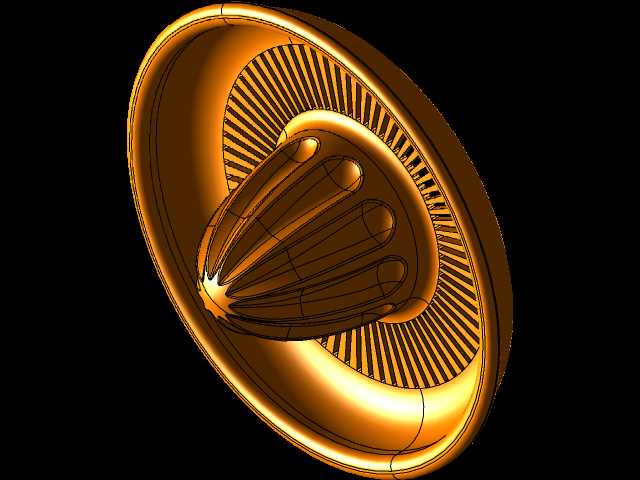

　　从功能结构来看，整个器具分为三个核心功能区域：中心凸起的榨汁棱锥头、环绕锥头的集汁滤槽、外围的盛接导流盘。中心锥头表面分布的多道径向凸棱，是榨汁作业的核心施力结构，使用时将切半的柑橘剖面向下扣在锥头上，通过手部施加向下的压力同时旋转果体，凸棱会逐步挤压破坏果肉的囊胞结构，让果汁顺着棱间的导流槽向下流出；环绕锥头的滤槽区域均匀分布狭长滤孔，孔径尺寸经过反复调整，既可以让果汁顺畅通过，又能拦截果籽、粗大的果瓤纤维，避免杂质混入最终的果汁中；外围的盛接盘带有平缓的坡度，所有透过滤孔的果汁会顺着盘面坡度向低位汇集，盘体边缘预留的导流缺口可以让汇集的果汁精准流入下方承接的容器，不会出现洒漏。

　　在设计过程中，首先要考虑的是使用过程中的受力合理性：中心锥头的锥角设置为28度，这个角度既可以保证锥头能顺利嵌入半果的中心位置，不会在旋转施压时出现果体滑脱，又能让锥头表面和果肉的接触面积保持在合理区间，不需要施加过大的手部压力就能完成榨汁，降低长时间使用的手部疲劳感。锥头表面的凸棱高度设置为3毫米，棱边做R0.5的圆角处理，既保证足够的挤压力度破坏果肉结构，又不会因为棱边过于锋利刮下果皮内侧的白色海绵层，避免果汁出现不必要的苦涩味。

　　尺寸边界方面，整个榨汁器的最大外圆直径控制在180毫米，这个尺寸刚好可以适配大多数家用厨房的水槽沥水篮尺寸，清洗时可以直接放在沥水架上沥干水分，不会占用过多的台面收纳空间；整体高度设置为65毫米，其中锥头最高点距离盘面的高度为40毫米，这个高度可以适配直径在50毫米到90毫米之间的各类柑橘类鲜果，涵盖了日常食用的柠檬、青桔、脐橙、血橙等绝大多数常见品类，不会出现果体过大扣不住、果体过小接触不充分的问题。滤槽区域的滤孔宽度设置为2毫米，长度为15毫米，孔间距保持5毫米，这个参数下滤孔的总通流面积可以保证榨汁过程中果汁不会在滤槽区域积留，同时足够拦截直径普遍在3毫米以上的柑橘果籽，以及长度超过5毫米的粗纤维，保证流出果汁的口感细腻。

　　安装与使用边界上，这款器具不需要额外的固定安装结构，底部设计有三道同心的环形防滑硅胶嵌槽，使用时放置在平整的台面或者容器上方，环形嵌槽可以和接触面形成足够的静摩擦力，旋转施压过程中不会出现整体滑移。盘体的边缘做了3毫米的翻边处理，既提升了整个盘体的结构刚性，在受到单侧挤压力时不会出现盘体变形，又可以避免果汁从盘体边缘意外溢出。整个结构没有可拆卸的零散小零件，所有功能区域为一体化成型结构，不存在零件脱落掉入食物的安全隐患，接触食材的表面全部做光滑圆弧过渡，没有容易藏污纳垢的直角缝隙，日常使用后用流动水冲洗数秒即可完成清洁，不需要使用专用的清洁刷具。

　　从结构强度角度考虑，整个器具的壁厚设置为均匀的2.5毫米，在锥头和盘面连接的根部位置做了R3的圆角过渡，避免应力集中导致的结构断裂，正常使用情况下可以承受最大150牛的垂直压力，完全覆盖成年人手动施压的最大力度范围，长期使用不会出现锥头断裂、盘面变形的问题。导流缺口的位置设置在盘体边缘的最低点，缺口深度为5毫米，导流面做15度的倾斜角度，果汁流到此处时会形成集中的液流，不会顺着盘体外壁流淌，保证承接过程的整洁。
