标准比赛用曲面拼接网球结构设计

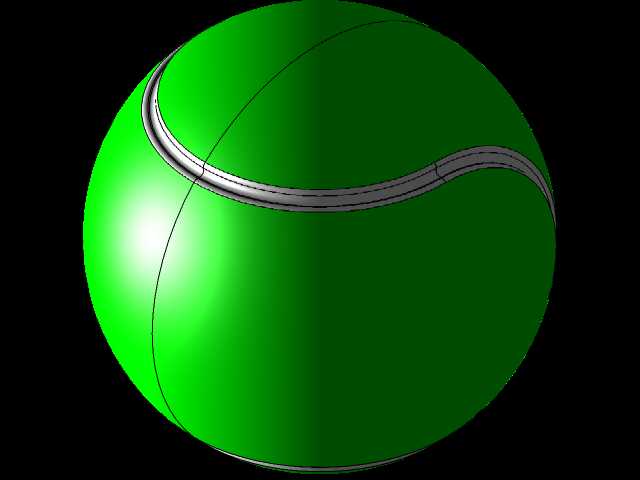

　　在体育用品装备的结构开发环节，球类产品的曲面建模一直是结构设计人员需要反复打磨的典型练习案例，网球作为普及度极高的球类运动器材，其球面的拼接结构、曲面过渡精度直接影响后续开模生产的成品弹跳一致性、表面耐磨性能以及飞行过程中的空气动力学表现。日常开展网球结构建模时，首先要明确产品的实际使用场景：不管是业余训练用球还是专业赛事级用球，都需要满足统一的外径尺寸要求，常规训练及比赛用网球的外径控制在65.4mm至68.6mm区间，整体重量偏差不超过2g，这一尺寸边界是建模过程中必须严格卡控的基础参数，一旦球面轮廓偏移超出公差范围，后续模具注塑或橡胶硫化成型后，产品的弹跳高度、飞行轨迹都会出现明显偏差，无法满足使用要求。从结构设计思路来看，网球并非规则的光滑球体，其表面由两个类似哑铃形状的橡胶胚件拼接硫化而成，拼接缝处的包覆毛毡会形成标志性的弧形沟槽，这一沟槽结构并非单纯的装饰设计，沟槽的深度、宽度以及弧度走向，会直接改变球体飞行时的表面气流分布，合理的沟槽参数能够降低高速飞行时的空气阻力，同时提升球体旋转过程中的摩擦力，让球员可以更好地控制击球的旋转角度与落点。建模过程中需要先构建基础球体轮廓，以球心为原点建立三维坐标系，先绘制单块球面拼接片的边界曲线，这里需要注意曲线的曲率连续性，不能出现生硬的折角，否则后续拼接后会在球面形成明显的棱边，既影响外观质感，也会导致硫化成型时接缝处的应力集中，长期使用后容易出现开裂问题。完成单块曲面的构建后，

　　通过圆周阵列或者镜像对称操作得到另一块拼接曲面，两块曲面的接合处需要预留0.3mm至0.5mm的接缝宽度，对应实际生产中毛毡包覆层的厚度，避免后续装配干涉。很多新手建模时容易忽略球面的壁厚设计，实际网球的橡胶内胆壁厚均匀控制在1.8mm至2.2mm之间，建模时需要通过等距曲面命令生成内胆的内轮廓，保证整个球面的壁厚偏差不超过0.1mm，否则球体充气后会因为壁厚不均出现局部鼓包，弹跳时的重心偏移会直接影响使用体验。另外，表面沟槽的过渡圆角也需要重点处理，沟槽与球面主体的衔接处要做R0.8mm至R1.2mm的圆角过渡，避免毛毡包覆后出现边缘起翘的问题，同时圆角过渡也能减少击球时接缝处的应力集中，提升产品的耐击打寿命。

　　从行业应用的角度来看，这类球面曲面建模的思路并不局限于网球本身，相同的曲面拆分、曲率连续控制、壁厚均匀化处理的方法，可以直接复用在篮球、排球、足球等其他球类产品的结构开发中，甚至在部分球形压力容器、球形装饰构件、万向传动球头的结构设计中，也能用到同类的曲面构建逻辑。建模过程中还要考虑后续生产的工艺可行性，比如两块拼接曲面的分模线位置要尽量设置在沟槽的最低处，这样硫化成型后的飞边可以在后续毛毡包覆工序中被完全遮盖，不需要额外做大量的飞边打磨处理，能够有效降低生产环节的人工成本。另外，球体的整体圆度公差需要控制在0.5mm以内，建模完成后可以通过软件的偏差分析工具，对整个球面的轮廓度进行检测，确保所有点位到球心的距离都在公差允许范围内，

　　避免出现局部椭球的问题。很多设计人员在做这类曲面建模时，过度追求外观的相似度，却忽略了结构本身的工艺合理性，比如把接缝处的沟槽设计得过深过窄，不仅会增加毛毡包覆的施工难度，还会导致沟槽内容易积存泥沙，缩短产品的户外使用寿命；如果沟槽设计得过浅，又会失去原有的空气动力学调节作用，球体飞行时的稳定性会明显下降。实际建模时还需要考虑材料的收缩率，橡胶材质硫化成型后的收缩率大概在1.5%至2.5%之间，建模时需要根据选定的橡胶材料参数，提前对曲面轮廓做缩放补偿，保证成型冷却后的产品尺寸刚好落在设计公差范围内。对于球面拼接处的结合面，建模时要设计成微小的斜面搭接结构，而不是简单的平面对接，这样硫化时两块橡胶胚件可以更好地融合为整体，击打过程中不会出现接缝开裂的问题。这类曲面建模练习能够很好地锻炼设计人员对空间曲线曲率的把控能力，以及对薄壁曲面结构壁厚均匀性的校验能力，不管是从事体育用品结构开发，还是通用机械零部件的曲面类产品设计，掌握这类球面拼接结构的建模逻辑，都能有效提升复杂曲面的处理效率，减少后续生产环节出现的结构问题。
