内燃机进排气系统用菌状提升阀结构设计

　　在往复式内燃机的配气机构中，提升阀是直接控制气缸进排气通路启闭的核心执行零件，其工作状态直接决定发动机的充气效率、燃烧稳定性与整机排放水平，同时也承受着高温燃气冲刷、高速往复冲击、落座撞击载荷等极端工况，是配气系统中设计精度要求极高的运动部件。

　　从实际应用场景来看，这类菌状提升阀广泛适配于小排量四冲程汽油机、高速柴油机的进排气端，部分通用动力机械、小型空压机的气路控制单元也会采用同结构的提升阀作为通断控制元件。工作过程中，阀杆端部与凸轮轴驱动的挺柱、摇臂组件接触，按照发动机配气相位设定的规律做往复直线运动，当阀盘离开阀座密封面时，进气侧可将过滤后的可燃混合气或新鲜空气导入气缸燃烧室，排气侧则可将燃烧后的高温废气排出缸体；当阀盘锥面与阀座紧密贴合时，实现燃烧室的密封，保障压缩、做功冲程的缸内压力建立。

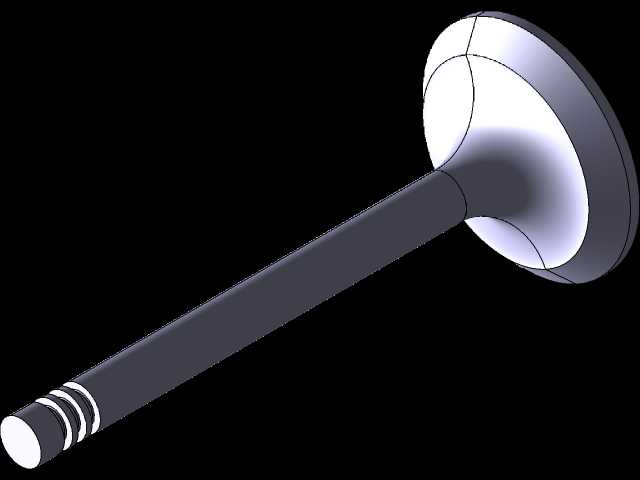

　　从结构功能特性来看，该提升阀采用经典的菌状一体式结构，分为头部阀盘与长杆部两个核心功能段。头部阀盘采用大直径薄型圆盘设计，密封锥面设置在阀盘边缘，与阀座的配合锥角通常匹配行业通用的45度密封角，部分高负荷机型排气阀会采用30度锥角优化气流通过性，锥面经过精加工处理，表面粗糙度控制在Ra0.8以内，保障落座后的密封可靠性，避免高温燃气泄漏导致的功率损失与阀座烧蚀。阀盘背面采用平滑的流线型过渡曲面，可降低气流通过时的阻力，减少进排气过程的泵气损失，提升气缸的充气效率。阀杆为等直径细长圆柱结构，与气缸盖上的气门导管形成高精度间隙配合，配合间隙控制在0.03-0.08mm区间，既为阀的往复运动提供精准导向，避免阀盘落座时出现偏磨导致密封失效，也可通过导管导出阀杆吸收的部分热量，降低阀整体工作温度。阀杆末端设置有环形锁夹槽，用于安装气门锁夹，与气门弹簧座连接，配合气门弹簧的预紧力实现阀的快速复位，同时保障高转速工况下阀不会脱离凸轮型线的控制，出现气门飞脱的故障。

　　在设计思路层面，该提升阀的建模过程优先保障运动干涉校验与配合尺寸的准确性。首先确定阀盘的密封锥面直径，该尺寸需要匹配发动机燃烧室的气道开口尺寸，阀盘升程范围内不能与气道壁、活塞顶部发生运动干涉，通常在建模阶段需要同步完成活塞在上止点位置的运动间隙校核，预留至少1mm以上的安全间隙，避免活塞撞击阀头引发顶气门的严重故障。阀杆的长度尺寸需要匹配气缸盖的安装高度、气门弹簧的压缩行程、摇臂的运动摆幅范围，阀杆伸出导管的长度需要满足最大升程时仍有足够的导向长度，避免阀杆在导管内出现卡滞。阀杆与阀盘的过渡位置采用大圆角平滑过渡，避免截面突变导致的应力集中，因为该位置在工作中同时承受往复惯性力与燃气压力的交变载荷，应力集中很容易引发阀的断裂故障。锁夹槽的位置与尺寸需要匹配标准规格的气门锁夹，槽的边缘做倒角处理，减少锁夹安装后的应力集中。

　　从安装边界来看，该提升阀安装时需要从气缸盖的燃烧室侧穿入气门导管，阀杆末端伸出导管上端面后依次安装气门弹簧下座、气门弹簧、弹簧上座，最后通过专用工具压缩弹簧后装入两半式气门锁夹，释放弹簧后锁夹卡入阀杆的锁夹槽内完成固定。安装后需要检查阀盘的落座密封性，通常采用煤油渗漏法校验密封面的贴合情况，同时需要测量阀杆顶端与摇臂之间的冷态气门间隙，间隙值根据机型不同通常控制在0.1-0.4mm区间，补偿阀工作受热后的伸长量，避免热态下阀关闭不严导致的气缸压力不足。阀盘的最大外径需要小于气缸盖上的气道喉口直径，保障装配时阀可以顺利从燃烧室侧装入，阀杆的直径公差需要严格控制在h6精度等级，与导管的铜套或粉末冶金衬套内孔形成合理的配合间隙，间隙过小会在热态下因为阀杆与导管的热膨胀量不同出现卡滞，间隙过大则会导致导向精度不足、机油消耗量上升的问题。

　　在细节结构处理上，阀杆靠近末端的环形槽为油封安装定位结构，用于安装气门杆油封，阻挡气缸盖上部的机油通过阀杆与导管的间隙进入燃烧室，减少机油消耗与燃烧室积碳的生成。阀盘的厚度根据工作热负荷设定，排气阀因为直接接触高温废气，阀盘厚度通常比同规格进气阀大1-2mm，提升热容量与结构强度，避免高温下出现变形。整个阀的外形曲面全部采用G1连续过渡，没有尖锐棱角，既可以降低气流阻力，也可以减少热处理过程中的应力集中，提升零件的疲劳寿命。
