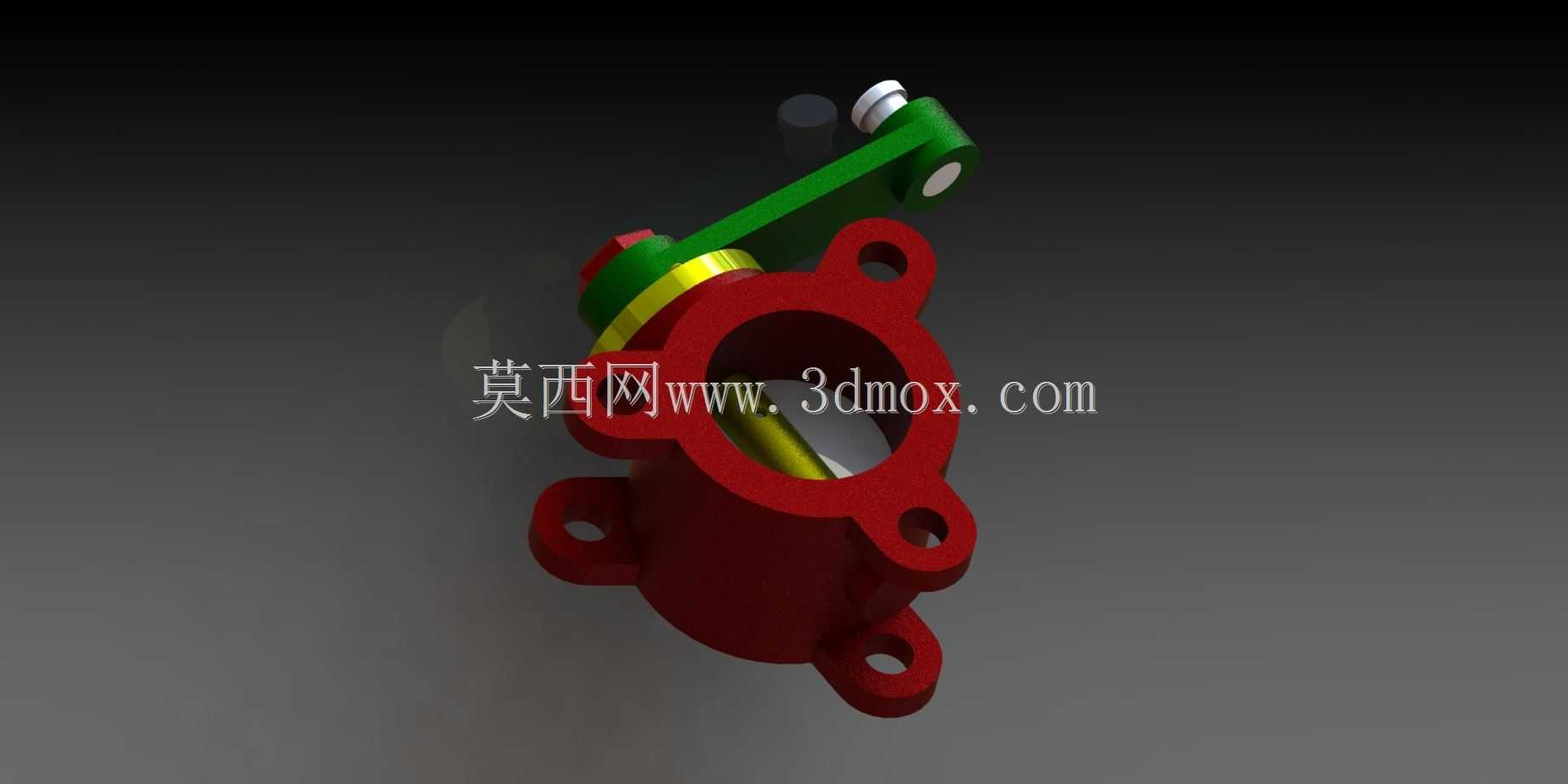

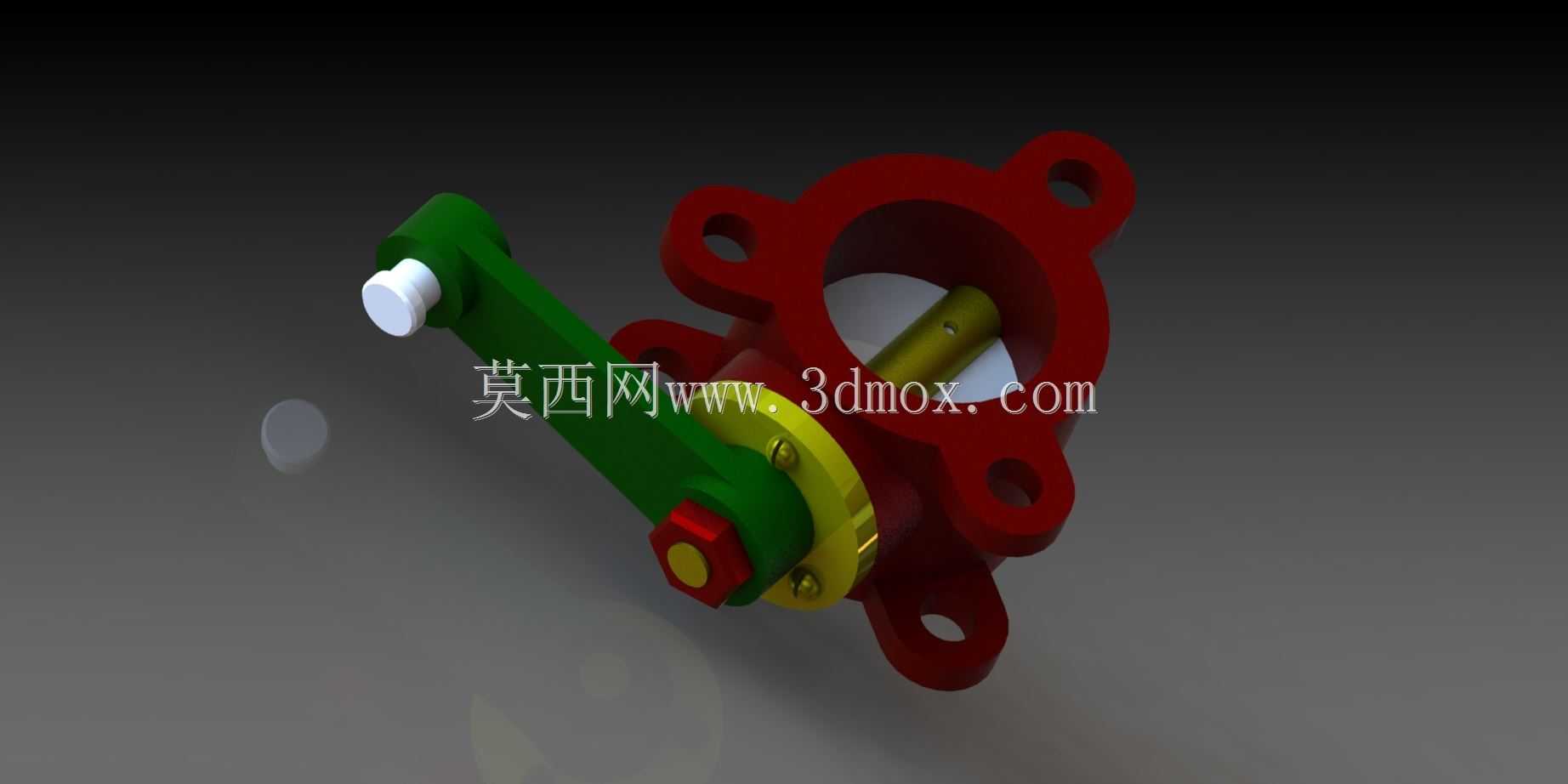

  在市政给排水、化工流体输送、暖通空调循环水、食品级流体管路等场景中,蝶阀是应用占比极高的截断与调节类管路元件,相比同通径的闸阀、截止阀,它结构长度更短、整体重量更轻,安装时不需要预留过长的轴向操作空间,尤其适合大管径、安装空间局促的管段布设。本次呈现的对夹式蝶阀装配结构,核心围绕四分之一回转的工作逻辑设计,整套结构包含阀体、阀板、阀杆、驱动手柄、密封副、紧固件几个核心模块,各部件的配合公差经过反复校核,能够满足常规低压流体工况的使用需求。

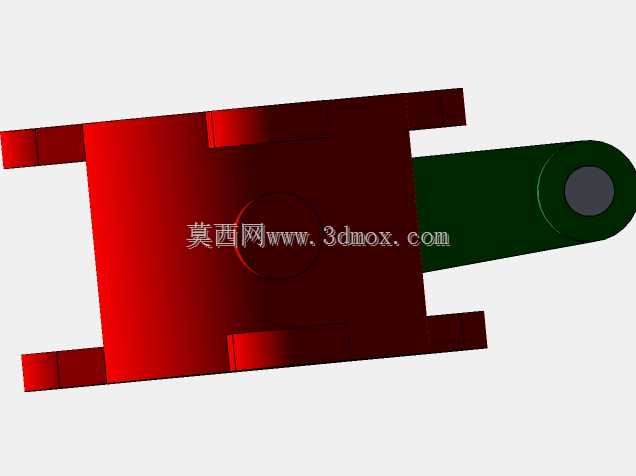

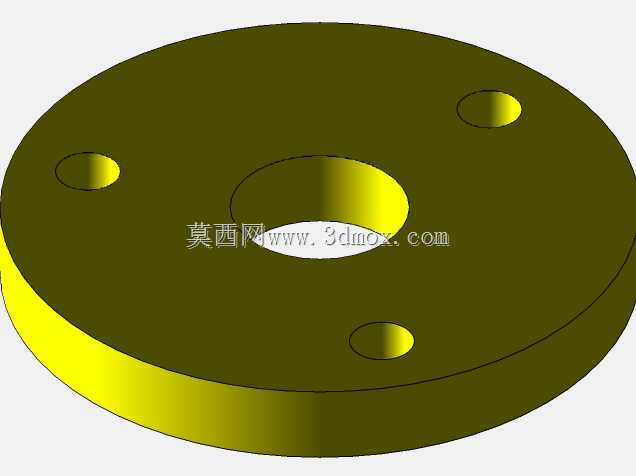

  从实际工况适配角度看,这类蝶阀通常适配PN10、PN16压力等级的管路,通径覆盖DN50到DN300的常用区间,安装时直接夹在两片管路法兰之间,通过穿装法兰螺栓实现固定,不需要在阀体上额外加工法兰连接孔,能有效压缩阀体的整体体积与材料用量。阀体采用带安装耳的一体式铸造结构,四个带通孔的安装耳沿阀体中心对称分布,安装时螺栓穿过耳孔与两侧法兰锁紧,能避免阀门在管路压力波动时出现移位,同时耳孔的位置公差严格匹配国标法兰的螺栓孔距,不需要现场二次扩孔调整。

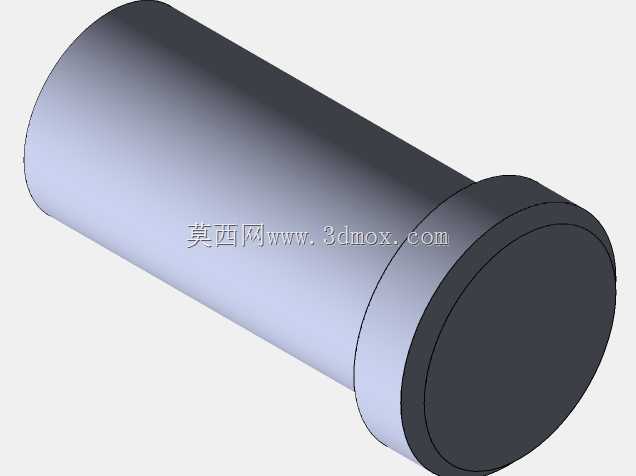

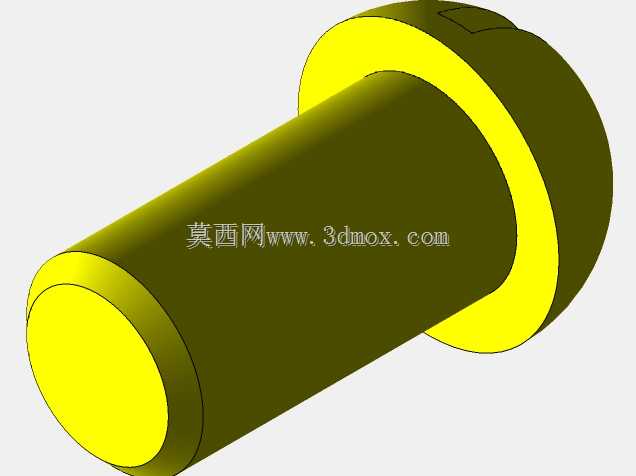

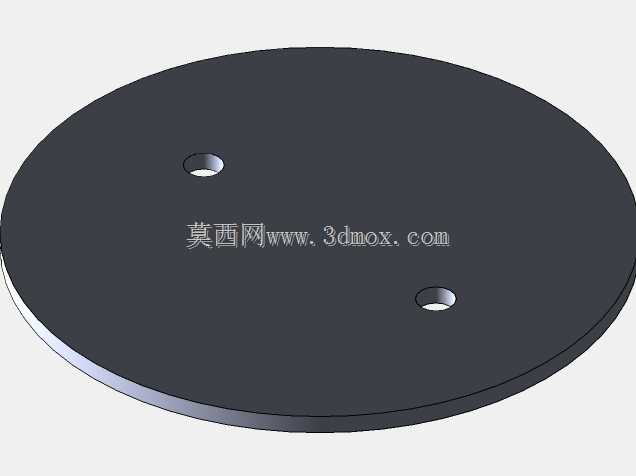

  核心的截流部件是圆形阀板,阀板与阀杆通过扁位结构实现周向固定,阀杆转动时带动阀板做0到90度的回转运动,当阀板平面与管路轴线平行时,阀门处于全开状态,此时流道内的阻流截面最小,流体压损远低于同通径的截止阀;当阀板平面与管路轴线垂直时,阀板外圈的密封件与阀体内壁的密封面完全贴合,实现管路截断。阀杆的上下两端设置有耐磨轴套,既能够降低转动时的摩擦阻力,也能避免流体介质直接接触阀杆本体,减少长期使用后的锈蚀卡滞风险。

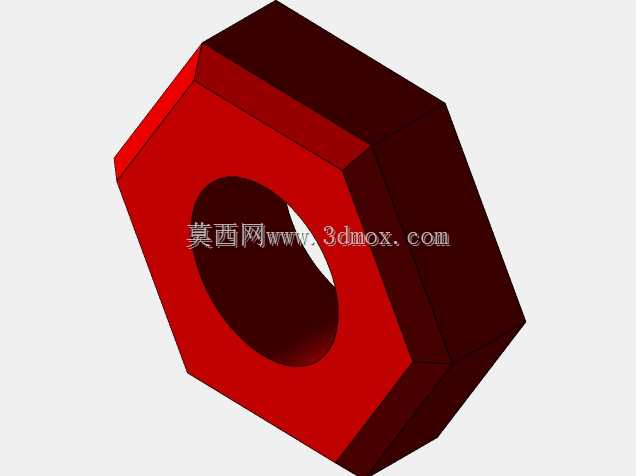

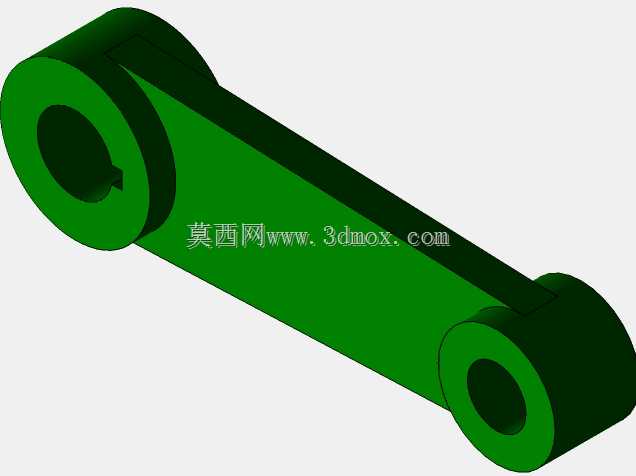

  驱动端采用杠杆式手柄结构,手柄与阀杆顶端通过方榫连接,手柄上设置有档位定位结构,能够将阀板锁定在0度、15度、30度、45度、60度、90度几个常用开度位置,方便现场操作人员根据实际流量需求快速调整开度,不需要额外配备操作工具。手柄与阀体之间设置有止退垫片与锁紧螺母,能够避免长期开关振动导致手柄松脱,同时在阀杆与阀体的配合位置设置有密封填料结构,通过压盖压紧填料实现阀杆处的动密封,避免流体从阀杆转动间隙处泄漏。

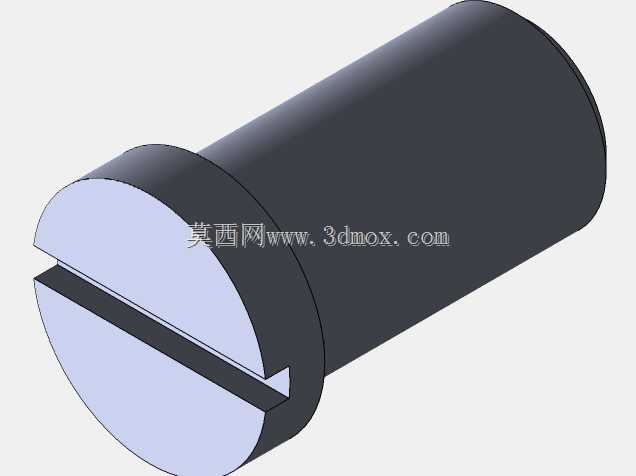

  从设计思路上看,整套结构优先考虑了装配与维护的便捷性,所有紧固件都采用标准件,现场拆解维护时不需要专用定制工具,密封件采用可更换结构,当长期使用出现密封磨损泄漏时,不需要整体更换阀门,只需要拆开阀杆压盖、取出阀板更换密封胶圈即可完成维修,能大幅降低后期运维成本。在建模过程中,各部件的配合间隙严格按照机械设计手册的公差要求设定,轴与孔的转动配合采用H8/f7公差带,密封件的安装预留了合理的压缩量,既保证密封效果,又不会因为压缩量过大导致开关力矩过高。

  安装边界方面,这类对夹式蝶阀的轴向结构长度远小于法兰式蝶阀,以DN100通径为例,结构长度仅为52mm,安装时只需要在两片法兰之间预留对应厚度的安装间隙即可,不需要额外预留阀门轴向拆装空间,适合老旧管路改造时的替换安装。需要注意的是,安装时要保证阀板在全开状态下穿入法兰间隙,避免安装过程中法兰边缘磕碰阀板密封面,导致密封失效;同时手柄的操作侧要预留至少150mm的操作空间,方便现场人员扳动手柄调整开度,避免手柄与周边管路、支架出现干涉。

  在流体调节特性上,蝶阀的开度与流量并非线性关系,在开度0到30度区间内流量变化率较大,30到70度区间流量变化相对平缓,70到90度区间流量变化率再次提升,因此在需要精确调节流量的工况下,通常会搭配开度指示装置,而这套结构的手柄定位档位刚好匹配这一流量特性,能够满足常规工况的粗调需求。另外,阀板的过流表面做了圆弧过渡处理,全开状态下不会出现明显的流道突变,能够减少流体湍流产生的振动与噪音,适合对管路噪音有要求的暖通、楼宇供水场景。
