钣金折弯带加强筋安装固定支架结构

　　这类带加强筋的折弯钣金支架，在工业装配场景里的应用覆盖范围极广，小到小型电控柜内部的元件安装固定，大到自动化输送线侧边的传感器安装支座、小型设备的壳体连接支撑，都能见到同结构形式的零件身影。它的核心功能是通过钣金折弯形成的立体支撑结构，为被安装部件提供稳定的承载基础，同时依靠板件上预制的安装孔实现快速对位装配，不需要额外加工复杂的连接基座，能大幅降低装配环节的加工成本与工时消耗。

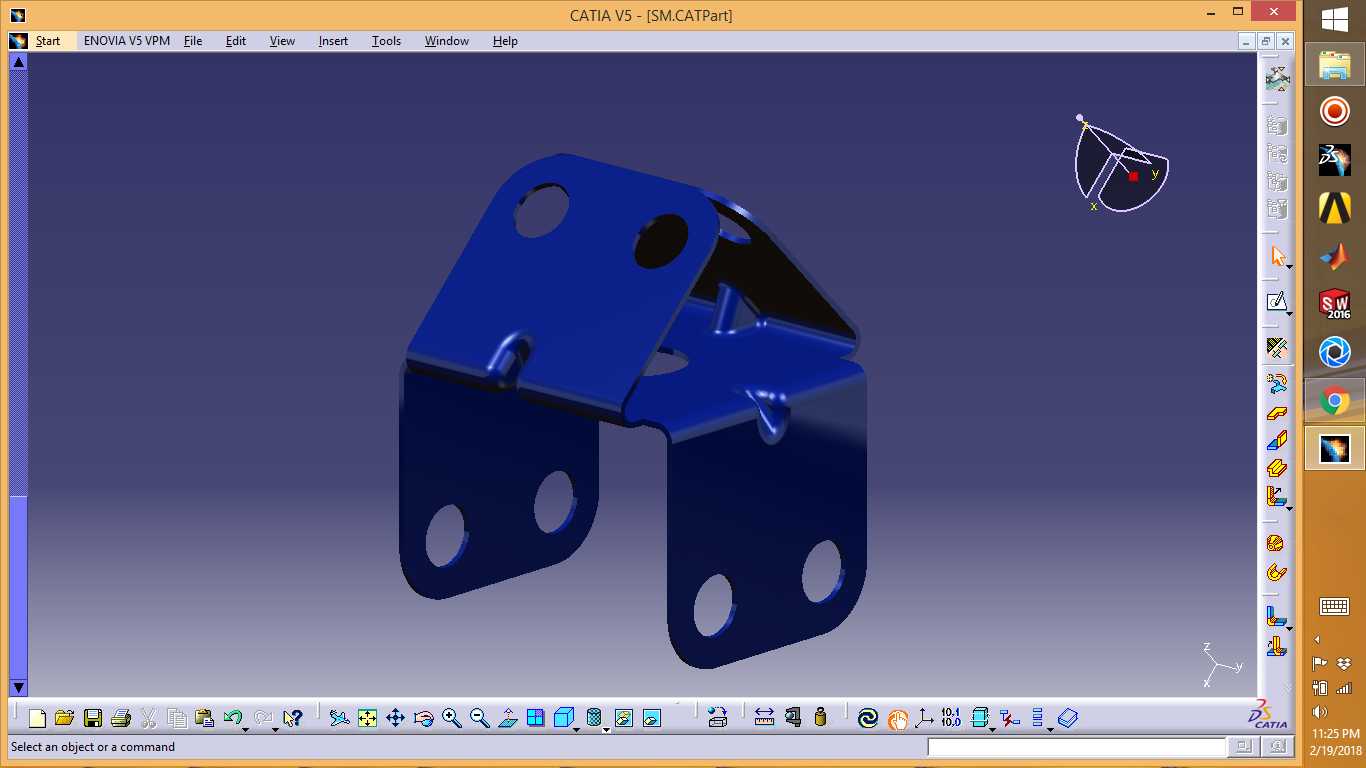

　　从结构设计逻辑来看，这个零件采用等厚薄板折弯成型，没有额外的焊接拼接工序，所有结构特征都能通过常规钣金冲压、折弯工序一次加工完成，适合批量规模化生产。零件上的加强筋结构是设计的核心考量点，在不增加板材厚度、不额外提升零件整体重量的前提下，通过局部压筋的方式提升折弯位置的结构刚性，避免支架在承受侧向载荷或者长期承重时出现折弯处变形、安装面翘曲的问题，这也是薄板钣金支撑类零件最常用的刚性优化方案，相比直接增加板厚的方案，能减少至少三成的材料用量，同时不会提升零件的整体重量，对需要控制整体设备自重的应用场景十分友好。

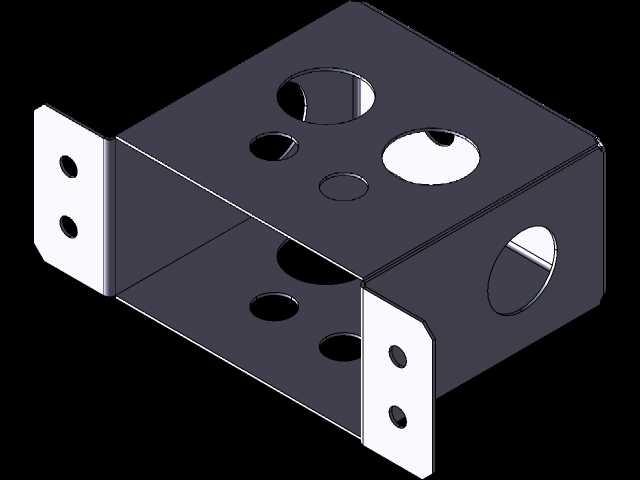

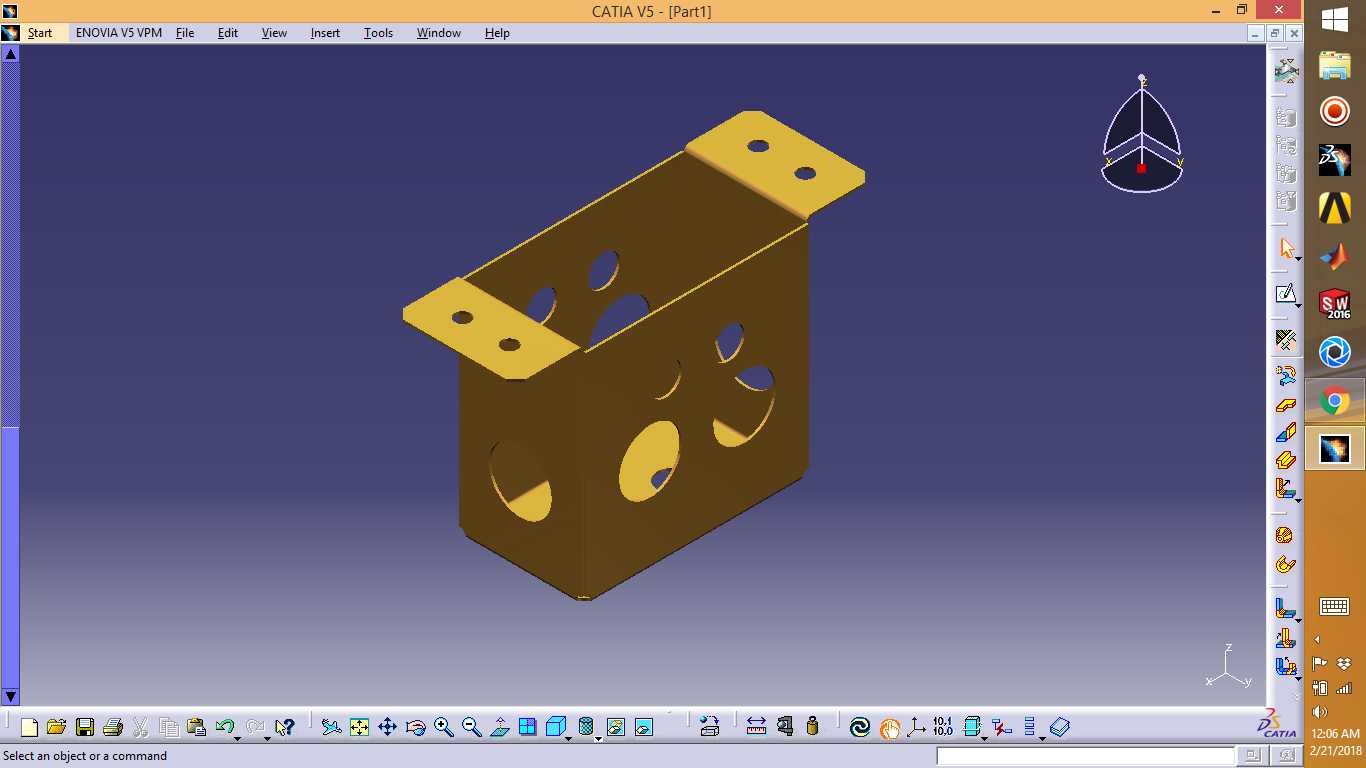

　　零件的折弯角度经过精准计算，两个垂直方向的安装面分别对应不同的装配基准面，其中带双安装孔的两个支脚用于和设备基体框架连接，上方带两个安装孔的平面用于固定待安装的功能部件，折弯形成的内凹空间可以避让基体上的凸起结构或者走线空间，避免装配时出现干涉问题。所有安装孔的位置都设置在距离折弯边足够安全的距离之外，既保证冲压加工时孔位不会因为折弯应力出现变形，也能给安装螺栓、螺母预留足够的操作空间，不需要在装配时使用特殊的窄幅工具就能完成紧固件的锁紧操作。

　　从安装边界的角度考量，这类支架的整体轮廓尺寸紧凑，折弯后的支脚间距经过匹配设计，能适配常用的20系、30系工业铝型材的安装槽间距，也能直接固定在厚度3-5mm的钢板焊接框架上，不需要额外加工过渡连接板。零件的边缘都做了常规的钣金去毛刺处理，不会在装配过程中划伤操作人员或者配套的线缆外皮，折弯处的圆角半径匹配板材厚度设置，既避免折弯时出现板材开裂的问题，也不会因为圆角过大导致安装面贴合不严，出现装配间隙。

　　在实际选型应用时，这类支架的承载能力主要由板材厚度、加强筋的压入深度共同决定，常规1.5mm厚度冷轧钢板加工的同结构支架，静态承载能力可以达到8-12kg，完全能满足小型传感器、接线端子排、小型气动元件的安装固定需求。如果应用在有振动的设备场景，只需要在安装面之间增加橡胶减震垫，就能抵消大部分振动传递，避免支架长期受振出现紧固件松动的问题。相比铸造成型的同类支座，钣金折弯的支架生产周期更短，开模成本极低，甚至在小批量定制场景下可以通过数控钣金加工直接生产，不需要投入高额的模具费用，适配多品种小批量的设备定制生产需求。

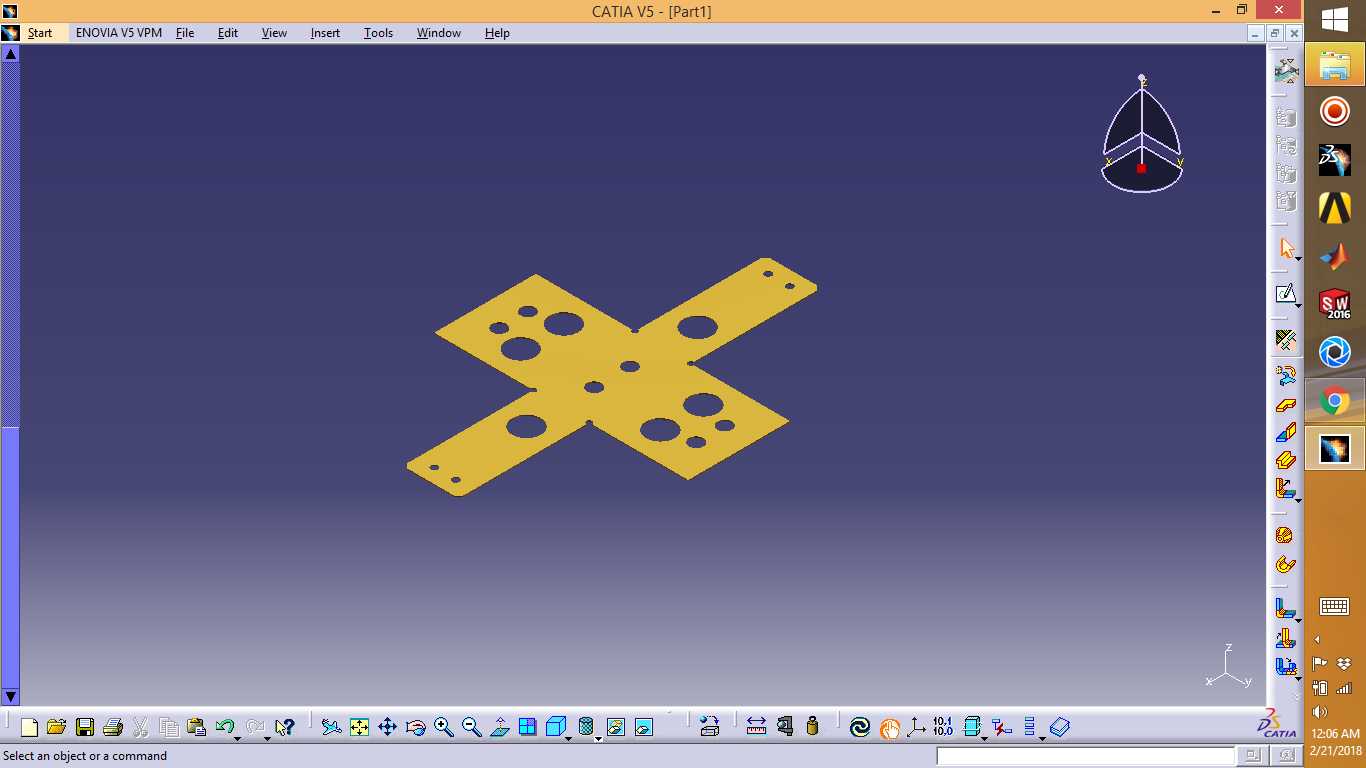

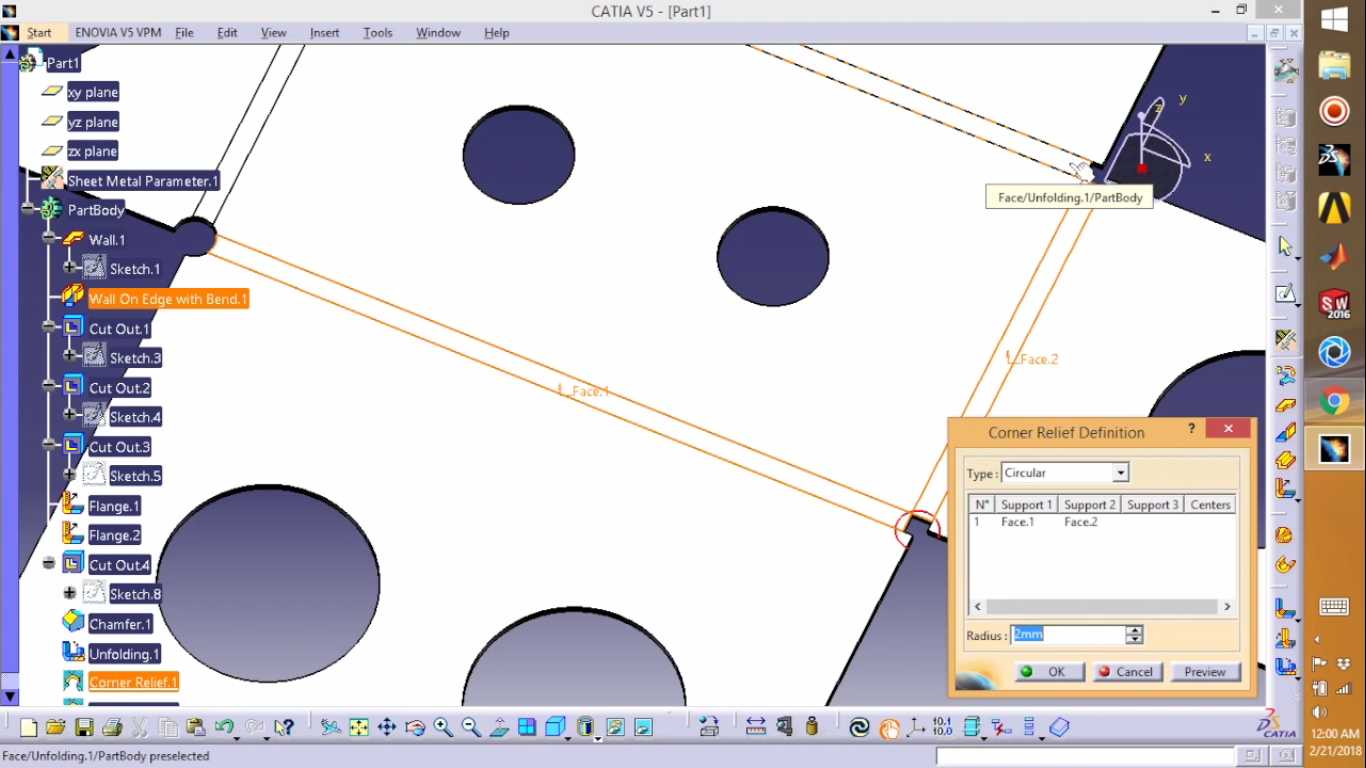

　　设计这类零件的时候，需要重点关注折弯工序的回弹量控制，尤其是带加强筋的折弯位置，压筋后板材的折弯回弹系数会和普通平板折弯有明显差异，需要在展开下料时提前预留回弹补偿量，保证折弯后两个安装面的垂直度符合装配公差要求，避免出现安装后部件倾斜的问题。同时所有孔位的中心距公差需要控制在±0.1mm范围内，保证和标准型材、标准安装件的孔位完全对位，不需要现场二次扩孔调整。零件表面可以根据应用场景做不同的表面处理，普通室内工况做电镀锌处理即可满足防锈需求，户外或者潮湿工况可以做喷塑或者达克罗处理，提升零件的耐腐蚀能力，延长整体使用寿命。
