弧形页片单合页机械连接结构设计

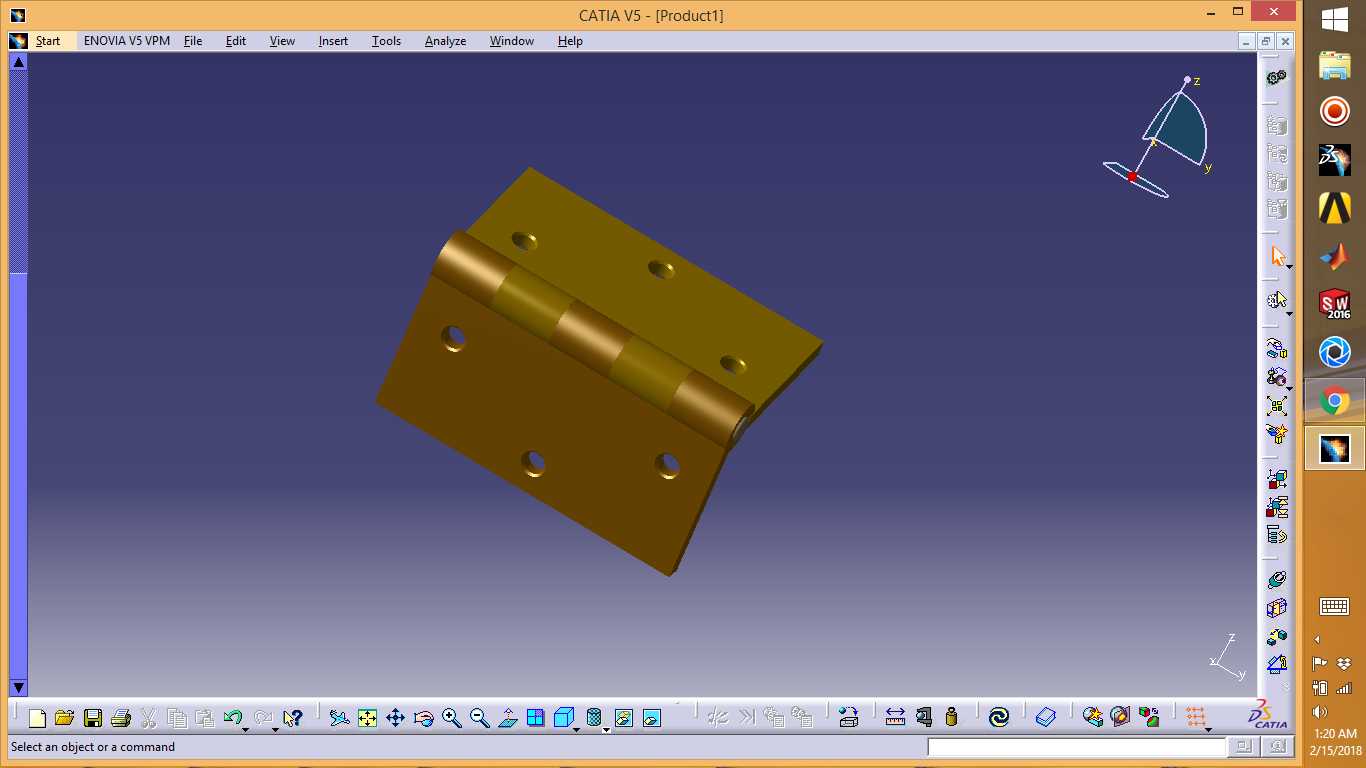

　　日常做设备结构设计时，很多人容易忽略铰接件的选型细节，总觉得只要能转就满足要求，实际上不同安装基面、转动角度限制、载荷工况下，铰链的结构形式直接决定了整套机构的使用寿命与运行稳定性。这次的单铰链结构，针对的是一侧安装面为弧面的特殊连接场景，区别于常规两页均为平面的普通合页，它的其中一页带适配弧面的弯折造型，能直接贴合在圆柱面、弧形罩壳这类非平面安装基体上，省去额外做转接安装座的工序，也避免了转接件带来的装配累计误差。

　　从功能特性上看，这款单铰链采用单轴芯贯通的铰接结构，轴套部分做了分段式的卷边设计，既保证了转动时的同轴度，又减少了页片与轴芯的接触面积，降低转动阻尼，长期开合也不容易出现卡滞、异响的问题。两页页片上的安装孔位做了等距排布，单页设置三个安装孔，分别靠近铰接轴侧与页片远端，安装后受力分布更均匀，不会因为长期受单侧载荷出现页片翘曲、固定螺丝松动的情况。页片边缘做了小尺寸的倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，也不会刮蹭相邻的线缆、密封胶条等附属构件。

　　设计这类铰链的时候，首先要明确的是安装边界尺寸，铰接轴的直径要匹配所需承受的径向载荷，常规小型设备舱门、防护盖板的铰接场景下，轴径与页片厚度的比例控制在3:1左右，就能满足常规的抗剪切强度要求。带弧度的那一页，弯折半径需要完全匹配安装基体的外圆弧度，建模时要先提取安装基面的曲面参数，再做页片的实体切除与弯折，保证安装时页片能完全贴附在基体表面，不会出现局部悬空导致的固定点受力不均。安装孔的沉头深度要匹配所选固定螺丝的头部高度，保证螺丝锁紧后头部不突出页片表面，避免开合过程中螺丝头与对侧页片、安装基体发生干涉。

　　这类铰链的应用场景其实比想象中更广，除了常规的机箱机柜平开门，带弧形页片的款式特别适合用在圆柱形设备的检修舱门、弧形防护罩的开合连接、曲面外壳的分体铰接位置，比如小型罐体的侧开检修口、圆弧形设备护罩的翻转连接、管状构件上的翻盖结构，都能用到这类适配弧面的单铰链。做结构匹配的时候，还要注意转动角度的限制，这款铰链的页片在开合到180度时，两页的外侧边缘会形成自然的限位，不会出现过转导致的铰接轴变形、页片弯折的问题，不需要额外加装转动限位块，能简化整体的结构设计。

　　建模过程中，铰接部分的配合间隙要控制在合理范围，轴芯与卷边轴套之间保留0.02到0.05mm的间隙，既保证转动顺畅，又不会出现径向窜动。页片的弯折处做了小圆角过渡，避免应力集中，在承受反复开合的交变载荷时，弯折位置不容易出现疲劳断裂。表面处理的预留厚度也要在建模时提前考虑，比如做喷塑、镀锌处理时，页片厚度方向的镀层余量要提前扣除，避免处理后装配时轴套间隙变小，出现转动卡滞的问题。

　　实际选型应用时，还要根据使用环境确定页片的材质，常规室内干燥环境用普通冷轧钢板做表面处理即可，潮湿、有腐蚀的场景则需要更换不锈钢或者铜质基材，对应的页片厚度也要根据材质强度做调整，保证整体的结构强度满足载荷要求。安装时要保证两侧页片的固定面分别与两个被连接件完全贴合，固定螺丝要对角逐步锁紧，避免页片受强制装配应力，导致后续转动不顺畅。
