管路系统用180度弯接U形肘结构

　　在流体输送管路的布设场景中，经常会遇到需要在紧凑空间内完成180度管路转向的需求，这类场景常见于液压泵站的阀组周边管路排布、化工换热设备的进出口管路衔接、小型制冷机组的冷媒管路弯折段，以及车用散热系统的循环管路布局中。常规的90度弯头拼接方案，不仅会增加两个对接焊口或螺纹连接点，提升管路泄漏的风险概率，还会占用更多的轴向安装空间，在设备内部预留布管空间有限的工况下，很难满足紧凑化布局的设计要求，U形肘这类一体式弯接构件就是针对这类场景开发的专用管路连接件。

　　从实际使用的功能特性来看，一体式成型的U形肘能够在单个构件上完成管路180度的流向折返，相比两个90度弯头加短接管的拼接结构，流道内壁的过渡更加顺滑，没有拼接段带来的台阶状流道突变，能够有效降低流体在转向过程中的局部阻力损失，减少管路内部的紊流产生，对于输送高粘度流体或者对管路压损有严格要求的循环系统来说，这一特性能够有效降低循环泵的输出功率损耗，提升整个流体系统的运行效率。同时，一体式的结构减少了连接点位，也就降低了管路系统的潜在泄漏点，在输送有压力的流体、腐蚀性介质或者冷媒类易挥发介质时，能够大幅提升管路运行的可靠性，降低后期运维的密封更换频次。

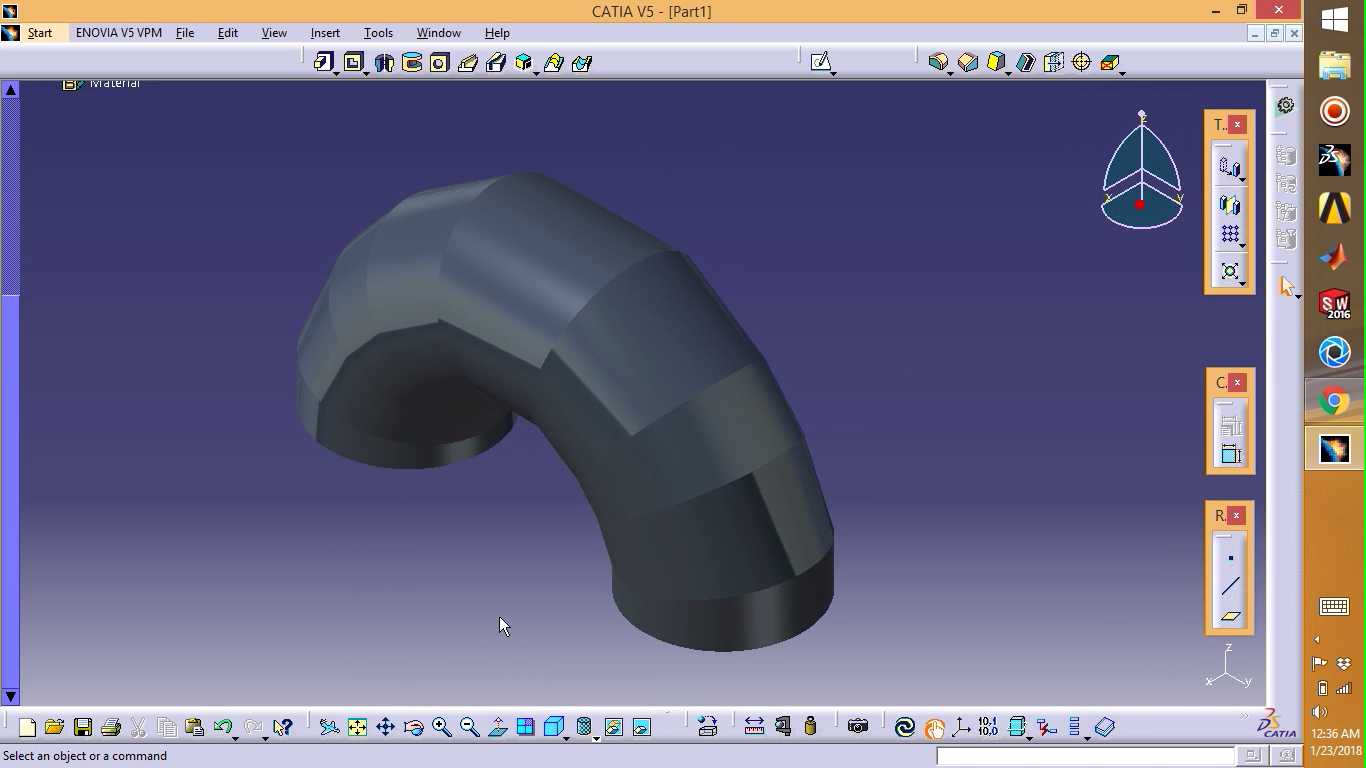

　　在开展该构件的三维结构设计时，首先要匹配对应管路的公称通径要求，确保两端接口的内径与对接管路的内径保持一致，避免通径突变带来的流道截面变化。弯转段的曲率半径设计是整个结构的核心，曲率半径过小会导致弯转处的流道折角过急，加大流体阻力，同时在加工成型过程中，小曲率半径的弯管容易出现管壁外侧减薄超标、内侧起皱的问题，影响构件的承压能力；曲率半径过大则会增加整个构件的外形尺寸，浪费安装空间，因此设计时会结合常用管路的弯曲成型工艺参数，选取通径1.5倍左右的弯曲半径，兼顾流道性能、成型工艺性与空间占用率。

　　建模过程中，会优先保证两端接口的安装基准精度，无论是采用焊接连接、卡套连接还是螺纹连接的接口形式，两端接口的同轴度、端面垂直度都要控制在管路安装的公差要求范围内，避免安装时出现强制对接的情况，防止管路安装后产生额外的装配应力，长期运行过程中出现应力开裂的问题。弯转段的外壁会做等壁厚处理，保证整个构件各个位置的承压能力一致，不会出现局部壁厚不足导致的耐压薄弱点，对于需要承受较高管路压力的应用场景，还会在弯转段的外侧做局部的壁厚补强，抵消弯管成型过程中外侧管壁拉伸减薄带来的强度下降问题。

　　从安装边界的尺寸来看，这类U形肘的轴向总长度会根据弯曲半径与两端接口的连接长度确定，两端接口的中心距是安装选型时的核心参数，设计时会严格控制中心距的尺寸公差，确保在多排并列排布的管路组中，相邻管路的U形肘不会出现安装干涉。构件的径向最大尺寸出现在弯转段的外侧，安装时需要预留出对应径向尺寸的操作空间，尤其是采用卡套连接或者法兰连接的形式时，要预留出紧固件的操作空间，避免安装时工具无法到达紧固位置。两端接口的连接长度会根据对应的连接标准确定，比如焊接接口要预留足够的焊口插接长度，螺纹接口要保证足够的螺纹啮合长度，确保连接后的结构强度与密封性能。

　　在实际的设备布管应用中，这类U形肘经常被用在管路需要紧邻平行折返的位置，比如板式换热器的同侧进出口管路连接，能够让进出管路保持平行排布，大幅压缩管路占用的空间，让设备整体的布局更加紧凑。在液压系统的阀台排布中，多个阀件的回油管路经常会用到这类U形肘来完成管路的折返连接，减少管路的接头数量，提升液压系统的抗泄漏能力。建模完成的三维模型可以直接导入到整体设备的管路装配体中，进行布管干涉检查，提前验证管路排布的合理性，避免实际加工安装时出现构件与周边设备零部件碰撞的问题，同时也可以基于该三维模型直接生成加工图纸，对接弯管成型、端面加工等后续加工工序，保证加工出来的构件尺寸与设计要求完全一致。
