平行肋片式风冷散热结构三维数模

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359847

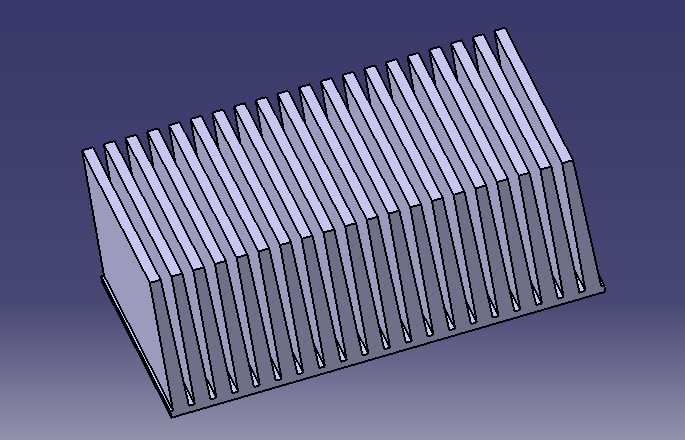

  • 平行肋片式风冷散热结构三维数模

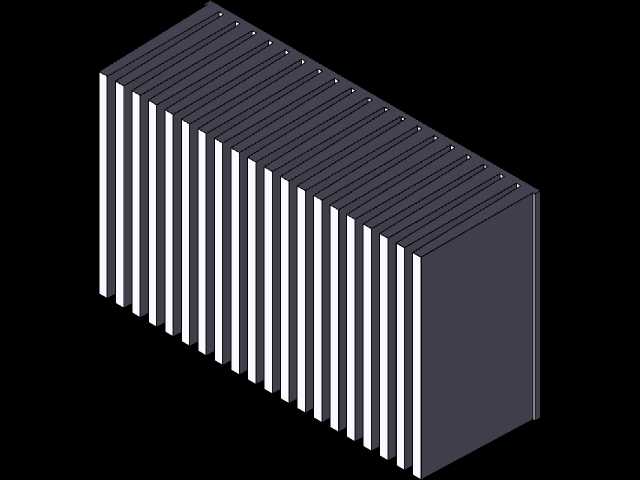

  • 平行肋片式风冷散热结构三维数模

  这款平行肋片式风冷散热结构,是工业电子热管理场景中应用极广的被动散热组件,日常在工业变频器、伺服驱动模块、大功率LED照明模组、小型工控主板、车载功率电子单元等需要自然对流或低风速强制风冷散热的工况中都能见到它的身影。它的核心作用是通过增大与空气的接触换热面积,将发热器件工作时产生的热量持续传导到空气中,避免功率器件结温超过额定阈值引发性能衰减、寿命缩短甚至热击穿故障。

  从结构设计逻辑来看,整个散热基体采用一体化成型思路,底部是平整的安装贴合面,加工时需要保证平面度控制在0.05mm以内,这样才能在安装时和发热器件的表面充分贴合,配合导热硅脂或者导热垫片填充微观间隙,最大限度降低接触热阻,让发热源的热量可以快速传导到整个散热基体上。底部基板的厚度设计需要兼顾导热效率与结构强度,过薄会导致热量在基板横向扩散时阻力过大,出现肋片根部温度分布不均的问题,边缘肋片换热效率无法充分发挥;过厚则会无谓增加整体重量与材料成本,还会抬升安装后的整体高度,挤占设备内部的布线空间。

  上部均匀排布的平行直肋是实现换热功能的核心结构,肋片采用等厚度设计,沿着空气自然对流的流向平行布置,肋片之间的间距经过热仿真校核,既不会因为间距过小导致空气流通阻力增大、对流换热效率下降,也不会因为间距过大浪费换热面积、在相同投影面积下无法布置足够的肋片总量。肋片的高度设计同样经过权衡,在自然对流工况下,肋片过高会导致肋片顶端的温度与空气温度差值过小,换热边际效益快速递减,同时还会降低整体结构的抗振性能,在设备运输或者运行产生振动时,肋片端部容易出现形变,影响周边器件的安全间隙。肋片与底部基板的连接位置做了微小的圆角过渡,一方面可以避免加工时的应力集中,降低压铸或者铣削加工时出现开裂、崩边的概率,另一方面也能减小热量从基板传导到肋片过程中的热阻,让肋片整体的温度分布更均匀。

  在安装边界层面,这款散热结构的底部预留了标准的安装孔位,孔位间距匹配市面上主流功率器件的安装尺寸,安装时可以通过螺钉直接固定在器件的安装支架上,也可以通过卡扣结构适配快装场景。整体外形的长宽尺寸严格控制在常规功率器件的投影覆盖范围内,不会超出器件边缘过多,避免在PCB板上占用额外的布线空间,肋片的排布方向也适配常规机柜内的空气流向,安装时不需要额外调整风道走向,就能让空气顺着肋片间隙顺畅流通,带走肋片表面的热量。

  从实际使用的适配性来看,这种平行直肋结构的散热组件,不需要额外搭配风扇就能满足中小功率器件的散热需求,没有运动部件也就不存在运行磨损、噪音、寿命限制的问题,长期运行的可靠性极高,在粉尘、潮湿等恶劣工业环境下,相比带风扇的主动散热方案,维护成本更低,也不会因为风扇积尘停转引发过热故障。如果是功率密度稍高的工况,只需要在肋片的进风侧搭配低转速轴流风扇,就能大幅提升换热效率,覆盖更高热耗的散热需求,结构本身不需要做任何改动,适配场景非常灵活。

  建模过程中,肋片的阵列排布采用参数化驱动方式,调整肋片数量、间距、厚度、高度参数时可以快速生成不同换热能力的衍生结构,方便工程师根据具体的热耗参数快速迭代方案,不需要重复建模。所有的安装孔位、贴合面、圆角特征都按照实际加工工艺要求做了还原,导出的数模可以直接用于热仿真分析、结构干涉检查,也可以直接对接加工工艺,生成压铸或者数控加工的工序图纸,不需要额外做结构修正。
