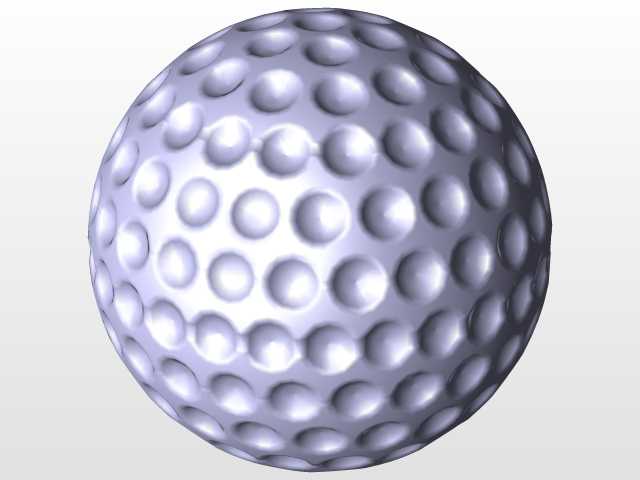

带凹坑纹理的高尔夫练习用球体结构

　　日常接触的高尔夫运动用球，其表面密布的凹坑结构并非随意设计，而是直接关联球体飞行过程中的空气动力学表现，这也是建模过程中需要重点还原的核心特征。很多刚接触曲面建模的工程师容易忽略凹坑的排布逻辑，直接在球面上做阵列，最终要么出现特征重叠破面，要么凹坑在球面两极位置出现严重变形，完全不符合实际产品的结构要求。实际建模时首先要确定球体的基础直径，常规赛事用球的直径不小于42.67mm，这个尺寸边界是建模的首要基准，所有后续特征都要围绕这个基础球面展开，不能随意缩放导致尺寸偏离实际使用要求。凹坑的排布采用经纬交错的布局思路，先在球面上构建均匀分布的基准点，每个基准点对应一个凹坑的中心位置，排布时要注意相邻凹坑的间距保持一致，

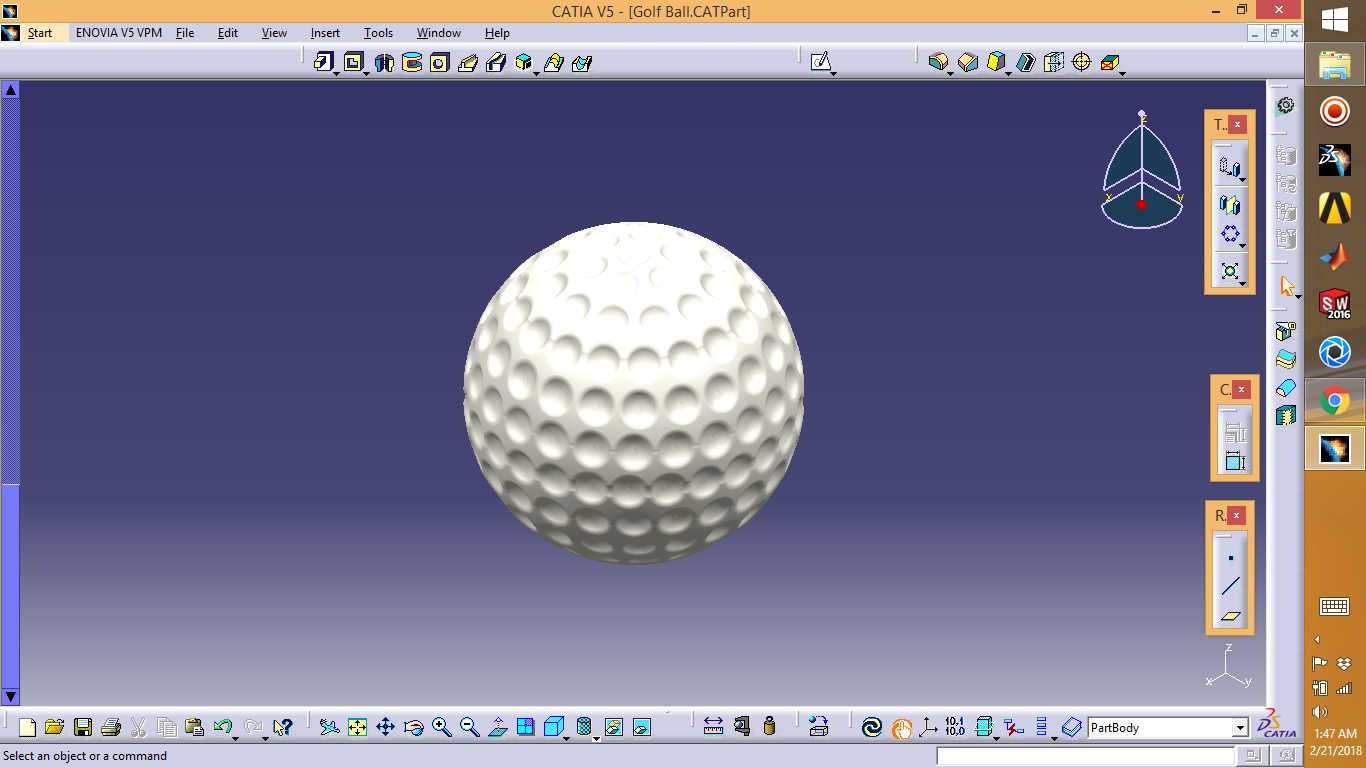

　　避免出现局部凹坑过密或者过疏的区域，否则不仅影响外观，还会导致实际使用时球体的空气受力不均，飞行轨迹出现不可控的偏移。单个凹坑的深度控制在0.25mm左右，凹坑的截面采用圆弧过渡，不能出现尖锐的棱边，一方面是实际生产时注塑或者冲压成型的脱模需求，另一方面尖锐棱边会在飞行过程中产生额外的紊流，反而降低球体的飞行稳定性。建模过程中可以先做出单个凹坑的切除特征，再通过球面阵列的方式完成整体排布，阵列时要注意特征的方向始终垂直于所在位置的球面切面，否则会出现凹坑歪斜、边缘壁厚不均的问题。这类球体除了用于高尔夫运动本身，在很多空气动力学教学实验、球面纹理结构验证场景中也会用到，比如验证不同凹坑深度、排布密度对球体风阻的影响，

　　这就要求模型的曲面质量足够高，不能出现碎面、曲率不连续的问题，否则导入仿真软件做流体分析时会出现网格划分失败、计算结果偏差过大的情况。从结构特性来看，这类带凹坑的球体相比光滑球面，在相同初速度下的飞行距离可以提升30%左右，核心原理是凹坑可以让球体表面的空气边界层从层流转变为紊流，降低球体后方的低压尾流区域，从而减少压差阻力。建模时还要注意球体的壁厚设计，如果是做空心结构的练习球，壁厚通常控制在1.5-2mm之间，凹坑位置的剩余壁厚不能小于1mm，否则实际生产时容易出现局部击穿、强度不足的问题，受到击打后容易出现凹陷开裂。很多人在做这类球面阵列特征时，会遇到阵列到球面极点位置特征失效的问题，

　　这时候可以提前在极点位置做单独的凹坑特征处理，不要强行用全局阵列覆盖极点，避免出现特征变形。另外，凹坑的边缘要做微小的圆角过渡，圆角半径控制在0.1mm左右，既可以消除建模时的锐边，也符合实际产品的生产工艺要求，不会出现模具加工时的刀具干涉问题。从应用场景延伸来看，这种球面凹坑的结构逻辑还可以复用在很多减阻设计的零部件上，比如部分低速飞行器的外壳、流体输送管道内的扰流结构，掌握这类球面纹理的建模方法，也能为其他类似结构的设计提供参考。建模完成后要检查整个球面的曲率连续性，确保所有凹坑和基础球面的连接位置都是G2连续，没有明显的接痕，这样不管是用于3D打印手板验证，还是用于开模生产，都能直接使用，不需要再做大量的曲面修复工作。还要注意整个球体的对称度，因为球体是高速旋转的运动部件，如果对称度不足，旋转过程中会出现偏心，导致飞行轨迹偏移，所以建模时要以球心为基准，所有特征都相对于球心对称分布，避免出现重心偏移的问题。
