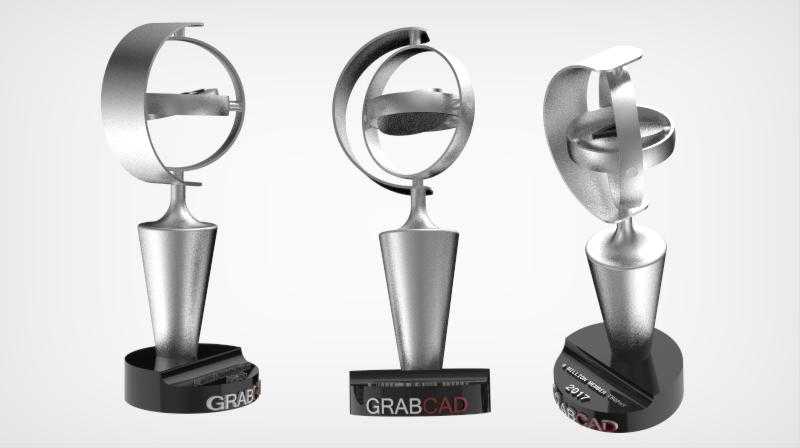

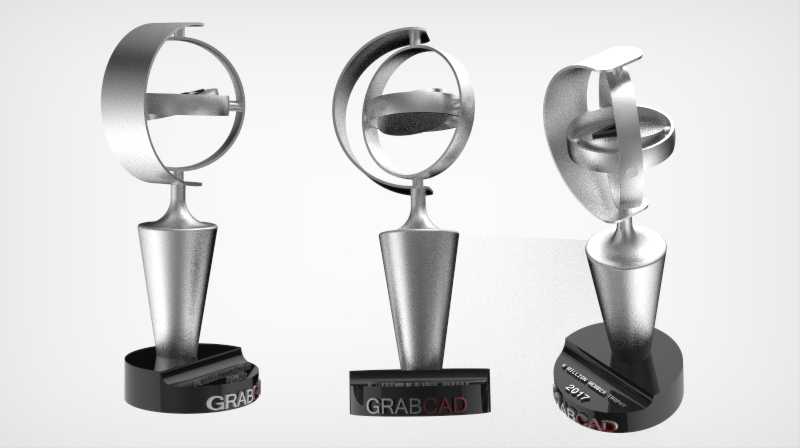

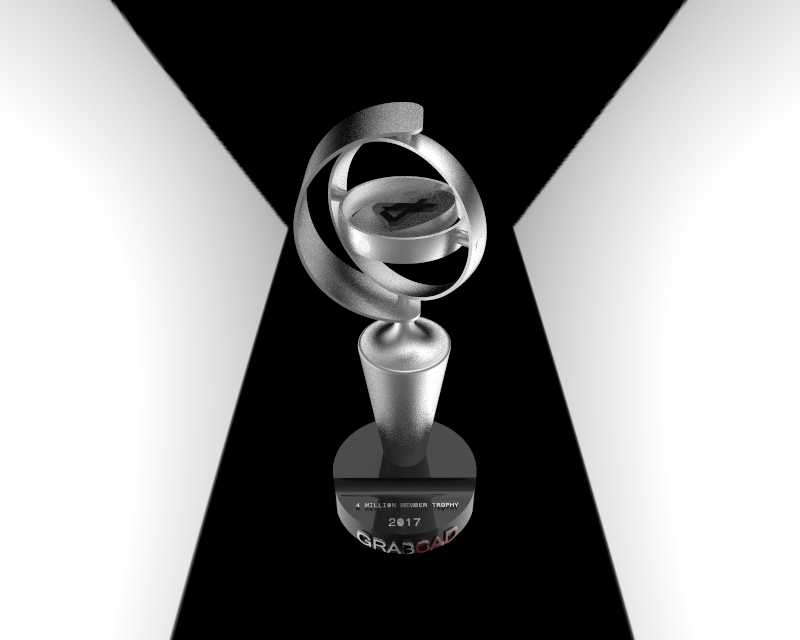

环形悬浮陀螺结构纪念奖杯摆件设计

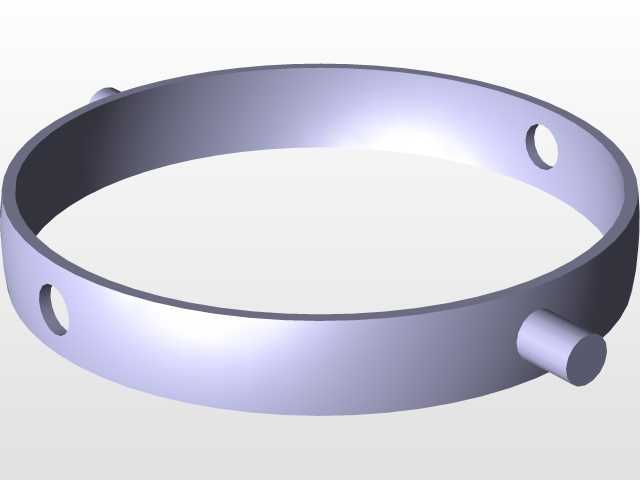

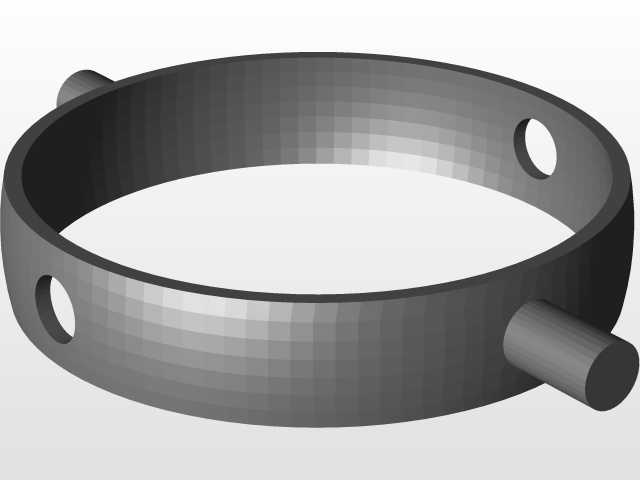

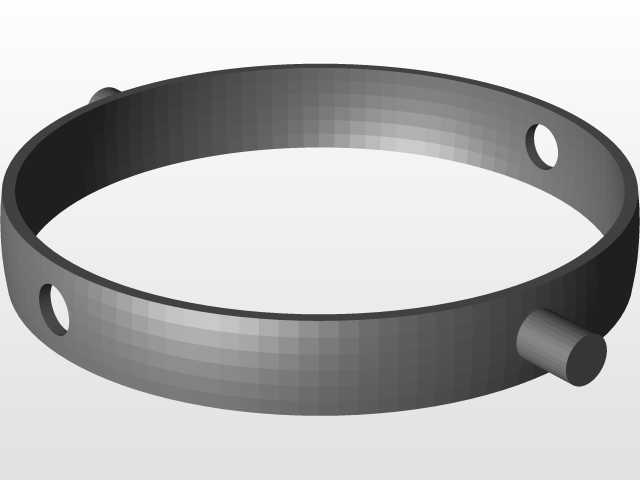

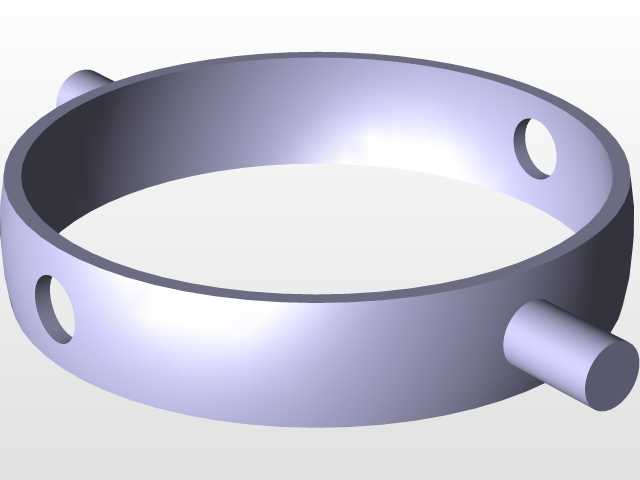

　　这款摆件的结构设计核心围绕环形支架与内置陀螺的配合关系展开，外层采用双环交错的环形支撑结构，两个环形构件通过底部的锥形立柱连接到底座，环形构件的截面做了圆弧过渡处理，避免锐边带来的加工应力集中，同时也能提升握持或者摆放时的视觉柔和度。内置的陀螺构件与环形支架之间预留了0.8mm的均匀间隙，既保证陀螺在支架内可以自由转动无卡滞，也不会因为间隙过大出现晃动脱落的问题，陀螺顶部做了平面标识区域，可根据不同纪念需求做蚀刻或者填色处理。底部的锥形立柱采用上窄下宽的渐变结构，上端与环形支架的连接位置做了加强筋过渡，下端与圆形底座连接时采用嵌入式定位结构，定位凸台高度3mm，与底座上的定位凹槽采用H7/h6的间隙配合，

　　装配后无需额外粘接即可保证整体结构的同轴度，避免出现支架倾斜的问题。底座采用圆盘式结构，直径设置为整体高度的三分之一，重量占整体摆件的45%左右，通过低重心设计保证摆件放置在桌面时的稳定性，即使受到轻微的外力碰撞也不会出现倾倒的情况，底座底面预留了1mm深度的硅胶垫安装槽，可粘贴防滑硅胶垫，避免放置时刮伤桌面，同时也能进一步提升放置的摩擦力。从应用场景来看，这类结构的摆件既可以作为工程类赛事的纪念奖品，也可以作为工程师桌面的装饰摆件，陀螺可转动的结构特性也能作为日常工作间隙的解压把玩部件，区别于传统实心奖杯的静态展示属性，增加了互动性。在设计过程中，所有曲面都做了G2连续处理，不管是采用金属切削加工还是3D打印工艺，

　　都能保证曲面的顺滑度，不会出现棱线错位或者曲面褶皱的问题，环形支架的壁厚设置为2.5mm，锥形立柱的壁厚设置为3mm，底座采用实心结构，在保证整体结构强度的前提下尽可能控制整体重量，避免过重导致搬运或者摆放不便。各部件的连接位置都做了R1.5的圆角处理，既可以消除加工时的应力集中点，提升构件的抗冲击性能，也能避免锐边划伤使用者。考虑到3D打印的工艺适配性，所有结构的悬空角度都控制在45度以内，打印时无需添加过多支撑，后续去除支撑的工作量较小，同时支撑接触面的痕迹也更容易打磨处理，能降低后期表面处理的难度。如果采用金属铸造工艺生产，所有壁厚都保持均匀，没有出现壁厚突变的位置，避免铸造时出现缩孔或者冷隔的缺陷，

　　分型面设置在环形支架与锥形立柱的连接位置，开模时不会出现倒扣结构，方便脱模。陀螺构件的转轴位置做了耐磨处理的预留结构，可嵌入铜质衬套提升转动时的耐磨性能，长期把玩转动也不会出现磨损松旷的问题，转轴与支架的配合位置采用间隙配合，保证转动的顺滑度，没有卡顿感。整体外形的比例经过多次调整，环形支架的直径与整体高度的比例控制在0.6:1，符合日常视觉审美习惯，放置在办公桌面不会占用过多空间，同时视觉上也不会显得过于小巧缺乏质感。
