三孔环形流体通道转接构件结构设计

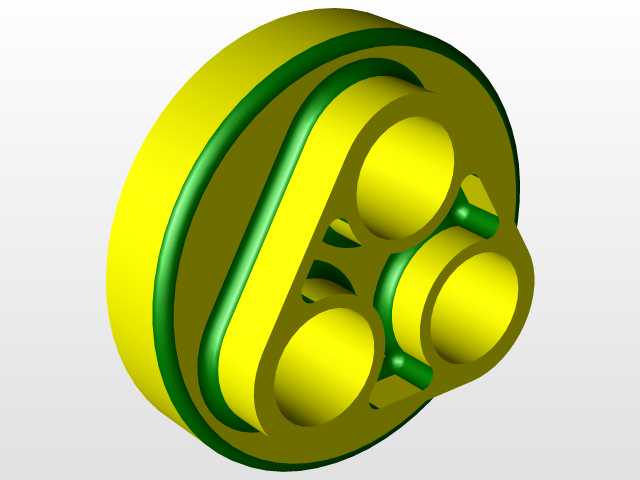

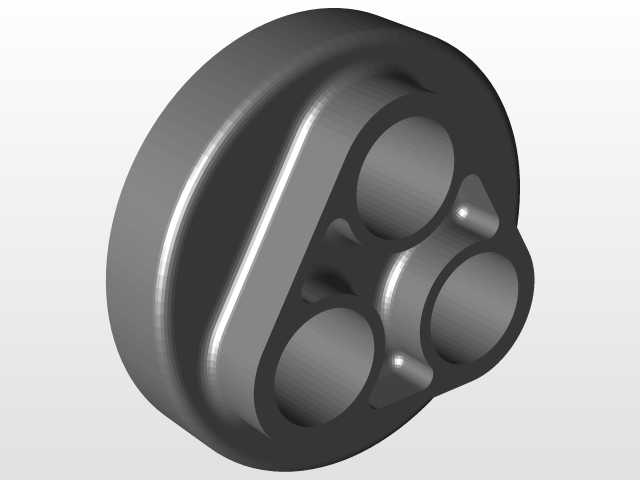

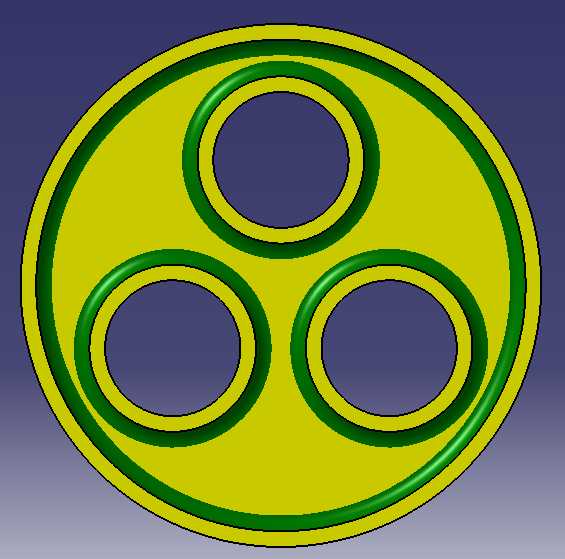

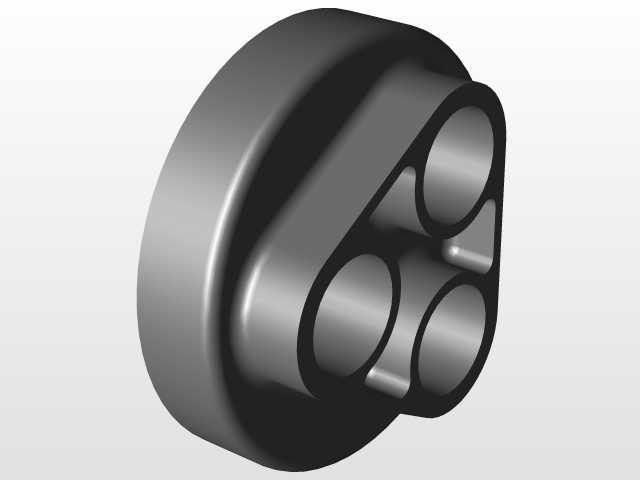

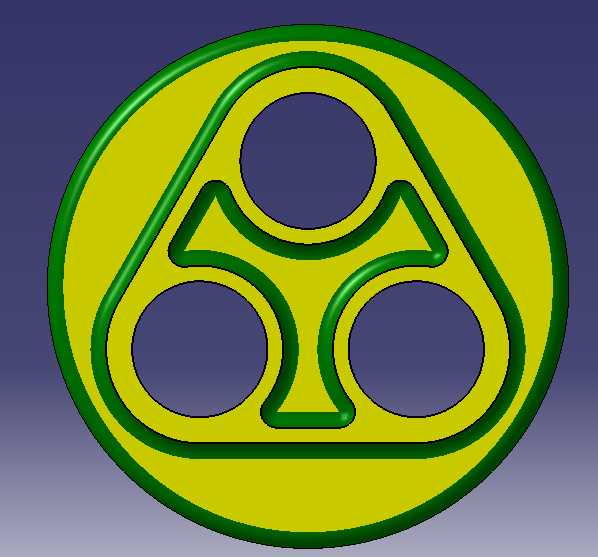

　　该构件属于流体管路系统中的转接类核心零件，主要应用在多通路流体汇流、分流的工况场景中，常见于小型液压动力单元、气动控制回路、实验台流体分配模块等设备的管路衔接位置，可实现三路独立流体介质在环形安装空间内的平稳导通，避免多管路排布时的空间干涉问题。从实际功能来看，构件主体为环形回转结构，三个均匀分布的轴向通孔为独立流体通道，每个通道内壁做了光滑过渡处理，可降低流体流经时的沿程阻力，减少介质压力损失；通道之间的实体筋位做了圆弧过渡设计，既可以避免应力集中导致的结构开裂，也能在有限的环形截面内最大化提升构件整体结构强度，承受管路内的额定工作压力。设计过程中首先要确定安装边界尺寸：构件的外圆直径需要匹配安装位的环形腔体尺寸，

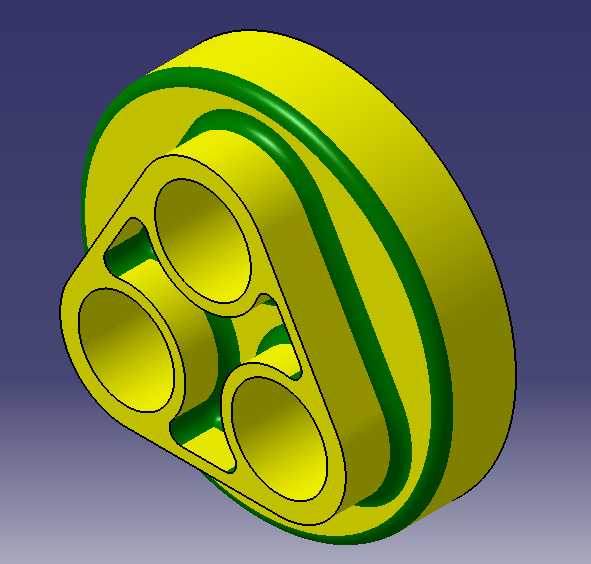

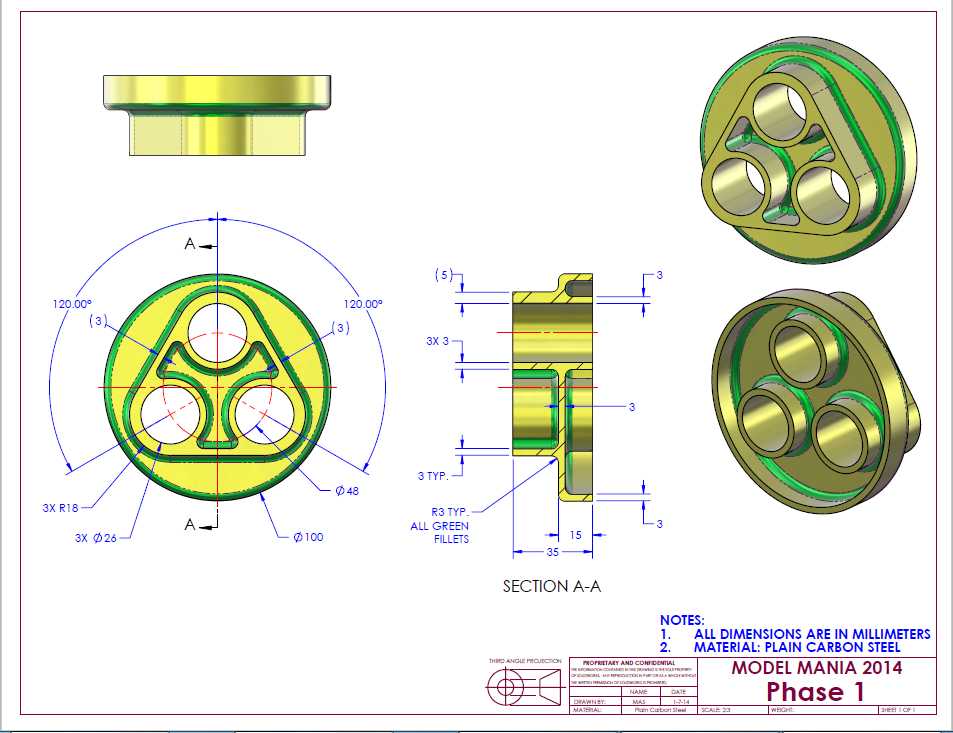

　　三个通孔的通径根据目标管路的流量要求计算确定，保证流体通过时的流速处于合理区间，避免流速过高产生振动、气蚀等问题；构件的轴向厚度需要结合安装空间的轴向余量确定，两端面的平面度公差要控制在合理范围内，保证和对接管路端面密封贴合时不会出现泄漏。结构建模时优先采用回转特征构建主体外轮廓，再通过拉伸切除做出三个轴向通孔，之后对通道之间的连接筋位做倒圆角处理，外圆表面的环形凹槽为密封件安装位，建模时需要根据选用的密封圈规格确定凹槽的深度、宽度尺寸，保证密封圈安装后有合理的压缩量，实现静密封效果。实际选型使用时，需要确认三个通孔的相对位置和对接管路的接头位置完全匹配，安装时两端面需要加装对应规格的密封垫片，按照对称拧紧的顺序固定连接螺栓，

　　避免局部受力过大导致构件变形；构件的材质可以根据输送介质的特性选择，普通液压油工况可选用铝合金材质降低整体重量，腐蚀性介质工况可选用不锈钢材质提升耐蚀性能，高压工况则需要选用高强度合金钢并做相应的热处理，保证结构强度满足压力等级要求。这类环形多孔转接构件相比传统的直角式、直通式管接头，最大的优势是可以在有限的环形安装空间内集成三路独立通路，大幅减少管路接头的使用数量，降低管路系统的泄漏点，同时让管路排布更加紧凑规整，方便后期的设备维护与故障排查。建模练习过程中需要重点关注环形截面的筋位厚度均匀性，避免出现壁厚突变导致的应力集中问题，三个通孔的位置度公差需要严格控制，保证和对接件的装配精度，密封槽的尺寸公差需要符合密封件的安装要求，避免密封失效。
