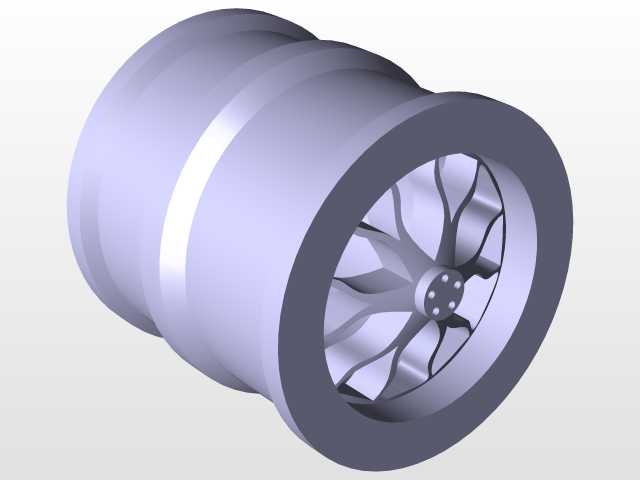

CatiaV5平台乘用车轮辋结构设计方案

　　轮辋作为车辆行走系统的核心承载构件，上接轮胎装配接口，下联轮毂轴承安装位，日常行驶过程中需要同时传递驱动扭矩、制动反力，还要承受路面颠簸带来的垂向、侧向交变载荷，是整车底盘安全件里设计验证优先级极高的部件。这次在CatiaV5中完成的轮辋结构设计，首先从安装边界入手做基准约束：先锁定与轮毂配合的中心定位孔直径、螺栓孔分布节圆直径这两个核心安装尺寸，确保轮辋可以直接适配对应车型的转向节、轮毂轴承单元，不会出现装配干涉问题；轮辋的名义宽度、轮缘高度严格匹配对应规格的无内胎轮胎装配要求，胎圈座位置的角度、圆角参数完全沿用行业成熟的尺寸规范，避免轮胎装配后出现漏气、脱圈的风险。

　　结构设计阶段没有采用花哨的异形辐条造型，而是用了对称分布的多辐条承力结构，每根辐条从中心安装盘位置平滑过渡到轮辋筒身，过渡位置全部做了大圆角处理，避免应力集中——日常做有限元分析的时候，这类截面突变位置往往是应力峰值最高的区域，大圆角过渡可以把应力峰值降低30%以上，有效提升轮辋的疲劳寿命。轮辋筒身采用等壁厚设计，壁厚取值兼顾了刚度要求与轻量化目标：壁厚过薄会导致轮辋侧向刚度不足，车辆过弯时侧偏量过大影响操控稳定性，过厚则会增加簧下质量，反而降低整车的悬挂响应速度，还会提升不必要的材料成本。

　　从实际应用场景来看，这类轮辋主要适配小排量乘用车的日常行驶工况，设计过程中预留了气门嘴安装孔位，孔位位置避开了辐条的承力路径，不会因为开孔削弱轮辋的整体结构强度；轮辋的内侧预留了平衡块安装空间，方便后期轮胎装配完成后做动平衡校正，避免高速行驶时出现车轮抖动的问题。设计过程中特意做了装配干涉检查：轮辋内侧与刹车卡钳、转向拉杆之间预留了足够的安全间隙，即使车辆满载、悬挂压缩到极限行程，也不会出现轮辋与底盘部件剐蹭的问题；轮缘位置做了加厚处理，应对日常路边停车时可能出现的路肩剐蹭，降低轻微剐蹭后轮辋变形失圆的概率。

　　整个建模过程完全采用参数化设计逻辑，所有关键尺寸都设置了可调整的参数链接，后期如果需要适配不同偏距、不同螺栓孔分布的车型，只需要修改对应参数就可以快速生成新的结构方案，不需要重新绘制整个模型，大幅提升后续改型设计的效率。辐条与轮辋筒身的连接位置做了局部加厚，这个位置是轮辋承受侧向力时的主要承力区域，局部加厚可以在不明显增加整体重量的前提下，大幅提升轮辋的侧向抗冲击能力，应对路面突发的坑洼冲击时不容易出现开裂变形。中心安装盘的接触面做了平面度约束，确保轮辋安装到轮毂上之后可以完全贴合，不会因为接触面不平导致车轮转动时出现端面跳动，影响行驶平顺性。螺栓孔位置做了沉台设计，既可以容纳螺栓头部，避免螺栓突出轮辋表面影响装饰盖安装，也可以增加螺栓孔位置的局部强度，避免螺栓拧紧时出现孔位变形。
