管式桁架结构卡丁车承载底盘设计

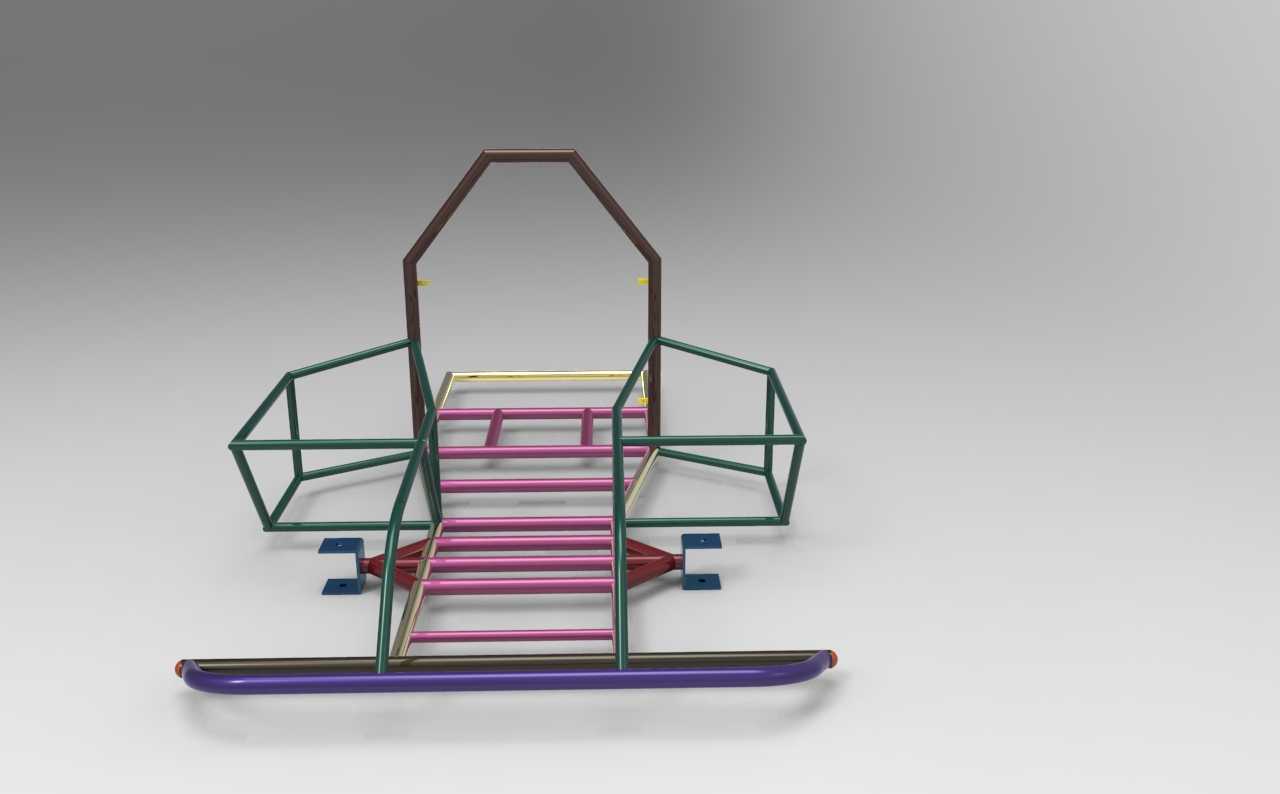

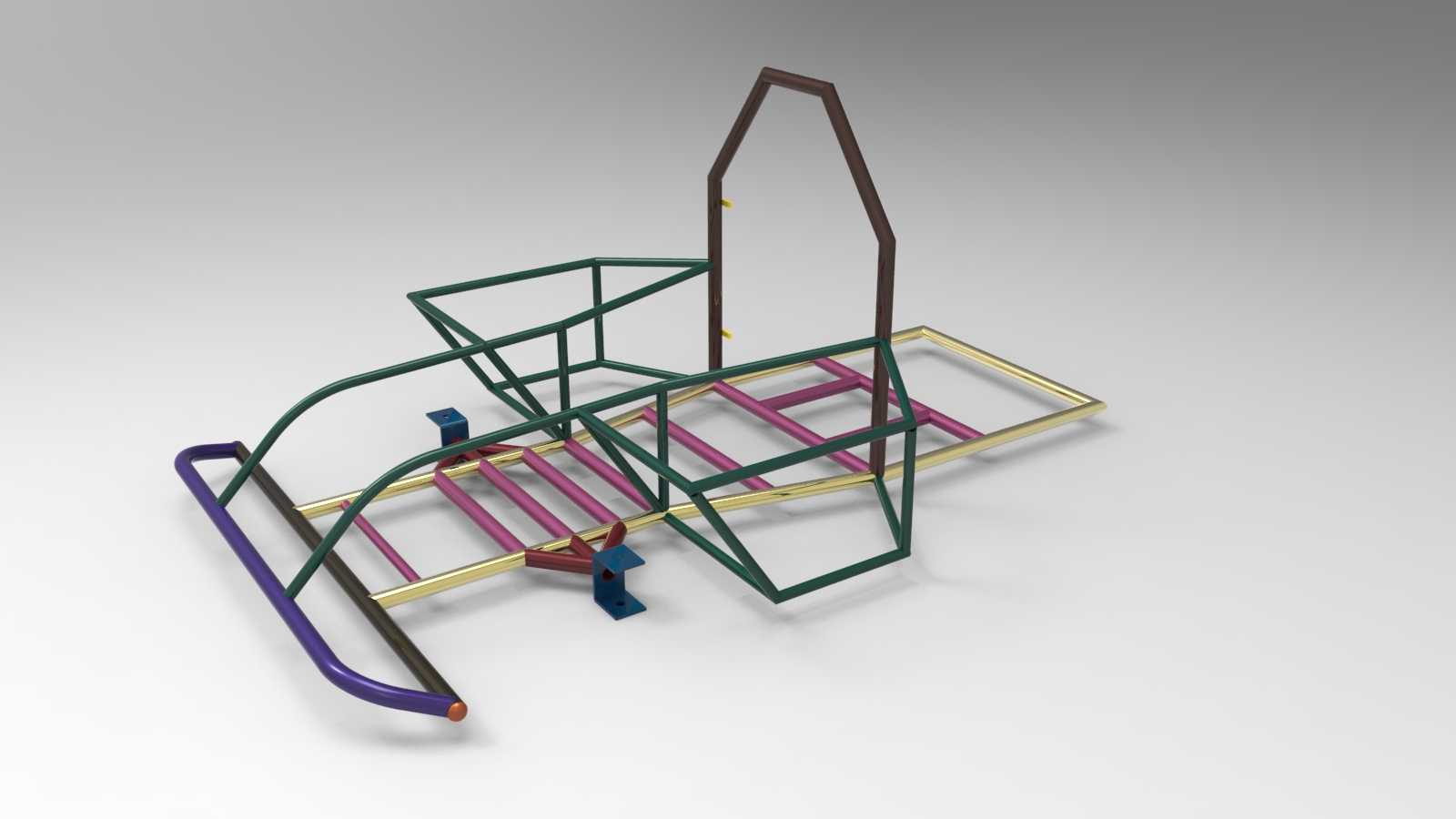

　　该卡丁车底盘采用空间管式桁架构型，核心承载逻辑依托不同管径的金属管材拼接形成闭合受力框架，区别于民用乘用车的冲压焊接一体式承载车身，这类管式结构在轻量化小型竞速、游乐类卡丁车上的适配性极强，常见应用场景覆盖室内外游乐场馆、户外休闲竞速赛道、青少年卡丁车培训场地等领域，作为整车所有部件的安装基体，承担着动力总成固定、行走系统连接、驾乘人员承载、碰撞冲击吸能的核心作用。从结构受力逻辑来看，整个底盘的管材排布完全遵循载荷传递路径设计：前部延伸出的弧形防撞管段，在发生正面碰撞时可通过管材的塑性变形逐级吸收冲击能量，避免冲击载荷直接传递到驾乘区域；中部座舱区域的管材采用多组斜向支撑交叉排布，形成多个稳定的三角形受力单元，

　　既能够承受驾乘人员的体重载荷，也可以在车辆过弯时抵消侧向离心力带来的框架扭转变形，保证转向机构的安装定位精度不会因为车架形变出现偏差；后部抬高的管架结构为动力单元、传动组件预留了充足的安装空间，同时抬高的结构设计也能避免车辆在起伏路面行驶时，地面凸起剐蹭动力部件造成故障。在安装边界设计上，底盘预留的安装点位完全匹配常规卡丁车的通用部件规格：前部两侧的安装支座用于固定转向节总成与前轮悬架组件，支座的孔位同轴度公差控制在合理范围内，可保证前轮前束、外倾参数的调整余量；中部框架的横向管段上预留了座椅安装孔位，适配常见的固定式卡丁车座椅安装尺寸，驾乘人员的坐姿重心恰好落在底盘前后轴荷的最优分配区间，能够提升车辆行驶的抓地稳定性；

　　后部的低位安装支座用于固定后桥与制动组件，上方的管架可适配小型内燃机组或者电池电机总成的安装，不管是燃油动力还是电动动力的卡丁车，都可以在该底盘基础上完成部件适配。底盘的整体尺寸设计充分考虑了小型卡丁车的通行需求，整车宽度控制在常规赛道的通行限宽以内，轴距参数匹配小型车辆的转弯半径要求，能够在狭窄的室内赛道完成灵活转向，底盘最低离地间隙的设定兼顾了通过性与重心控制需求，既可以适应户外非铺装路面的小幅度起伏，也不会因为重心过高提升侧翻风险。从设计思路层面，这类管式桁架底盘没有采用多余的覆盖件设计，所有管材直接外露，一方面是为了降低整车整备质量，让动力输出的效率更高，加速响应更快，另一方面也方便日常运维过程中检查车架焊缝是否出现开裂、

　　连接螺栓是否松动，降低场馆类用户的日常维护成本。管材之间的连接节点全部采用满焊工艺处理，关键受力位置还额外增加了加强筋片，避免车辆在频繁的颠簸、冲击载荷下出现焊缝开裂的问题，底盘前部的防撞段采用了壁厚稍薄的管材设计，在碰撞时优先发生形变吸能，而座舱核心区域的管材壁厚更大，刚性更强，能够在碰撞时保证驾乘区域的生存空间不发生侵入变形。在行走系统的匹配上，底盘前后的安装位可适配不同尺寸的卡丁车轮胎，不管是光面的竞速热熔胎还是纹路较深的越野休闲胎，都可以通过调整安装支座的位置完成适配，转向机构的安装点预留了足够的调整空间，可根据不同使用场景调整转向比，满足休闲娱乐场景下的轻松转向需求，或者竞速场景下的精准转向需求。制动系统的安装位集成在后桥支座位置，可适配机械拉线制动或者液压制动组件，用户可根据成本预算和使用需求灵活选择配置。整个底盘的结构设计没有冗余部件，每一段管材的走向都对应明确的受力需求，不存在为了造型额外添加的非承载构件，在保证结构强度满足使用要求的前提下，尽可能缩减了管材的使用量，控制了整体制造成本，非常适合批量生产应用在商用游乐类卡丁车上，也可作为个人自制卡丁车的基础承载框架使用，适配性和拓展性都能覆盖多数小型四轮休闲车辆的搭建需求。
