内燃机核心传动活塞连杆组件结构

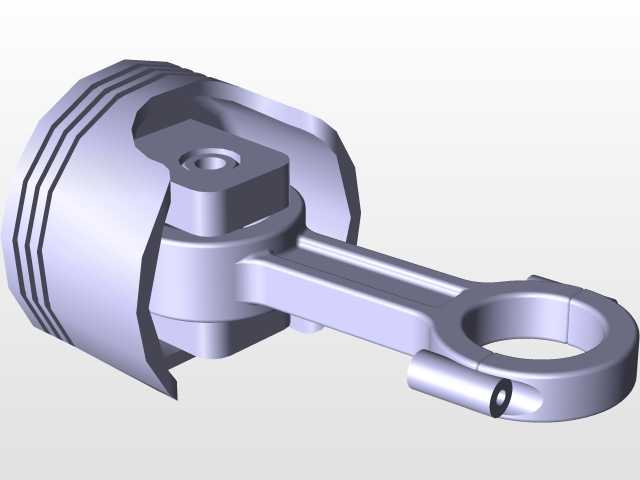

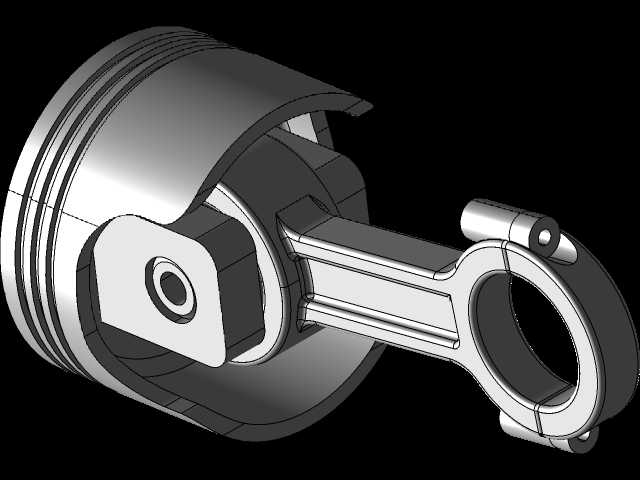

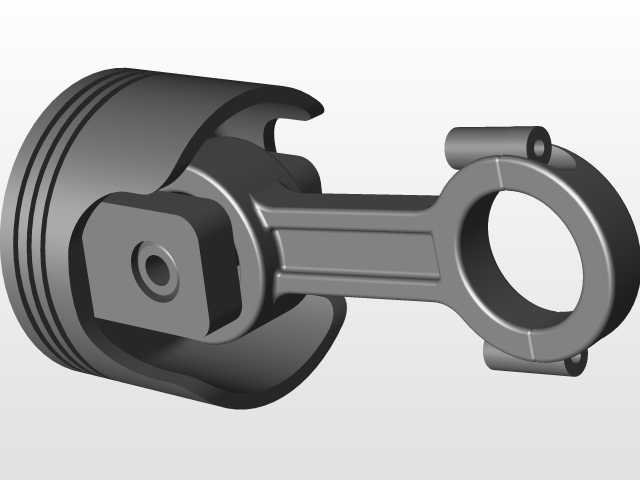

　　这套活塞连杆组件是往复式动力机械的核心运动副，广泛适配小排量通用汽油机、小型空气压缩机、微型制冷压缩机等需要将直线往复运动与旋转运动相互转换的设备场景，在通用动力、小型工业配套、民用动力设备领域承担着动力传递的核心作用。从实际工况来看，活塞头部直接接触燃烧室高压工质，需要承受周期性的交变燃气压力，同时在缸套内做高速往复滑动，连杆则需要把活塞承受的推力传递给曲柄销，带动曲轴输出旋转扭矩，整个运动过程中组件需要兼顾轻量化与结构强度，避免高速往复运动产生过大的惯性力损耗。

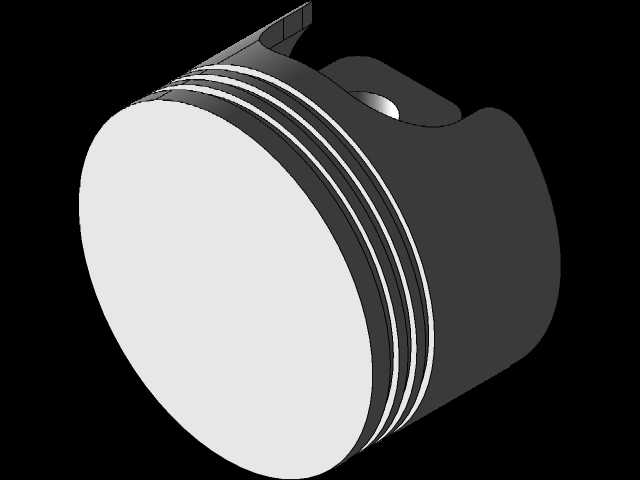

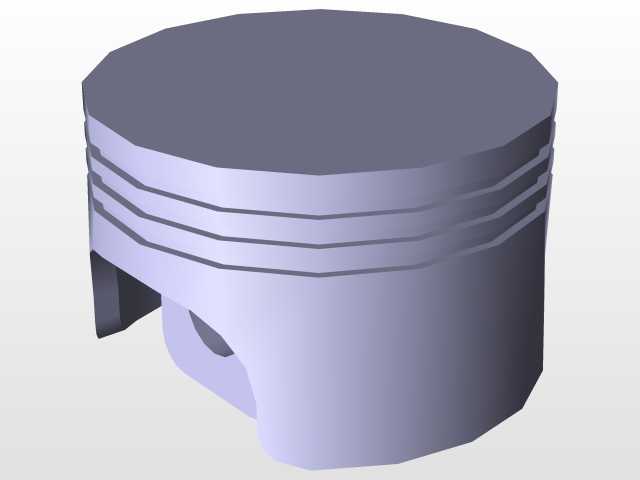

　　设计层面优先考虑了运动副的配合边界：活塞头部预留了活塞环的安装槽位，环槽的宽度与深度按照常规气环、油环的装配尺寸做了适配，能够保证工作过程中燃烧室的密封效果，同时刮除缸壁多余的润滑油，避免机油窜入燃烧室。活塞销座的位置做了对称式加强筋过渡，从活塞顶面到销座的壁厚做了渐变处理，靠近燃烧室的顶部区域壁厚稍大，能够承受燃气冲击的峰值压力，向下逐渐减薄控制整体重量，降低往复惯性力。活塞裙部采用了类椭圆的型面设计思路，建模时预留了热膨胀的余量空间，避免工作状态下受热膨胀后在缸套内出现卡滞，裙部的导向长度经过匹配，能够保证活塞往复运动过程中的姿态稳定，减少侧推力带来的偏磨问题。

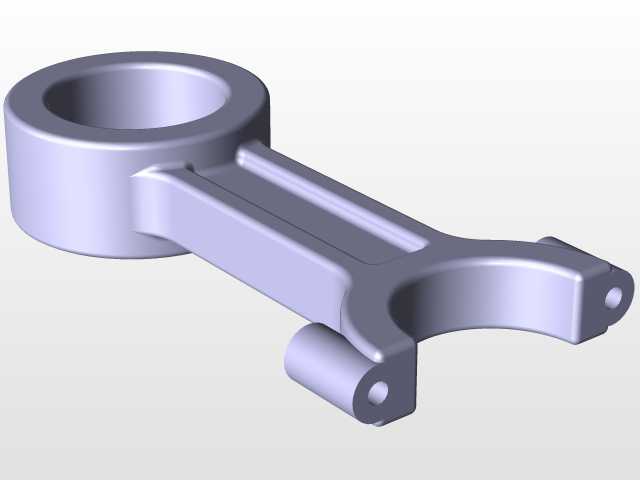

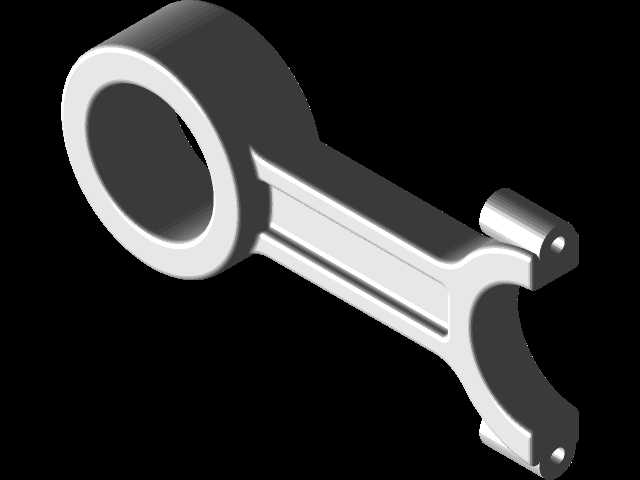

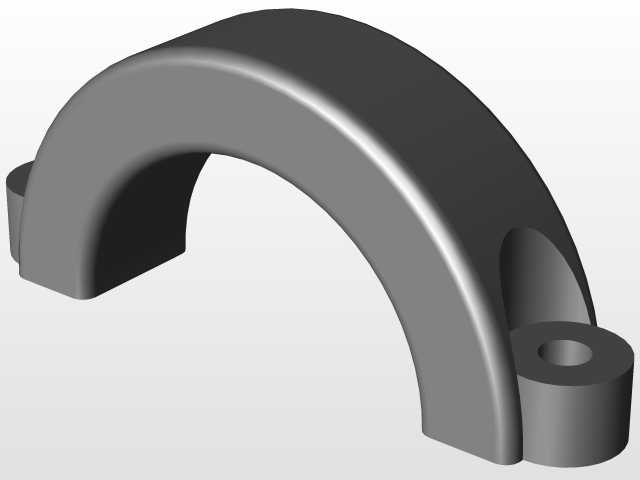

　　连杆部分采用了工字形截面的杆身设计，这种截面形式能够在同等重量下获得更高的抗弯、抗扭刚度，适配往复运动过程中不断变化的拉压载荷与侧向弯矩。连杆小头直接与活塞销配合，内部预留了衬套的安装空间，能够通过铜衬套降低活塞销的磨损，延长组件的维护周期；连杆大头采用了分体式的斜切口结构，配套的连杆盖通过定位销与螺栓实现精准定位，装配时能够直接跨过曲柄销完成紧固，适配曲轴的装配工艺要求，大头内部同样预留了轴瓦的安装位置，保证与曲柄销之间形成稳定的油膜润滑。

　　安装边界上，活塞的外径尺寸匹配常规通用缸径的气缸套，装配时活塞与缸壁之间预留了合理的配合间隙，既保证密封性能又不会出现运动卡滞；活塞销的直径与活塞销座、连杆小头的内孔尺寸采用基孔制配合，能够保证装配后的同轴度，避免运动过程中出现偏载。连杆大小头的中心距按照常规曲柄半径的配比做了适配，能够保证活塞的行程符合设计要求，运动过程中活塞不会碰撞气缸盖，也不会在下止点位置出现曲轴平衡块与活塞底部的干涉。整个组件的所有棱角位置都做了圆角过渡处理，避免应力集中导致的疲劳损坏，尤其是杆身与大小头的连接位置、活塞销座与活塞本体的过渡位置，圆角半径经过匹配，能够有效分散交变载荷下的应力集中点，提升组件的疲劳寿命。

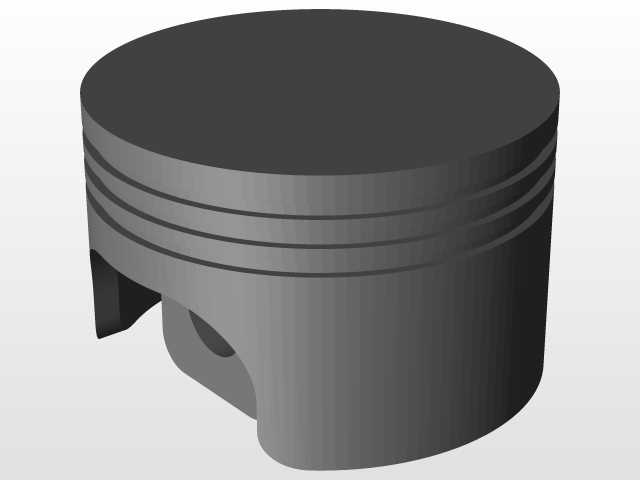

　　从实际使用的角度看，这套结构的运动精度直接影响整台设备的振动水平与输出效率，建模过程中严格保证了连杆大小头孔的平行度、活塞销孔与活塞轴线的垂直度，避免装配后出现运动卡滞、偏磨等问题。活塞顶部的形状采用了平顶设计，结构简单加工方便，能够适配大多数燃烧室的结构要求，对于压缩比的调整也有较好的兼容性。组件整体的重量控制经过优化，活塞与连杆的重量差控制在合理范围内，能够减少多缸设备装配时的动平衡校正工作量，降低整机运行过程中的振动与噪音。
