开口梅花两用组合扳手工业级结构设计

　　不会像开口端那样在大扭矩施力时容易出现打滑、啃伤螺母棱角的问题，适合最终拧紧或者锈蚀紧固件的强力松卸作业。在结构设计层面，这款组合扳手的柄身采用了等强度渐变的截面设计，从头部到柄尾的厚度、宽度根据受力弯矩分布做了针对性调整，靠近头部的位置截面更大，能承受扳拧时的峰值扭矩，向柄尾延伸的过程中截面逐步收窄，既控制了整体重量，也避免了多余材料的浪费，柄身表面的防滑纹路并非装饰性设计，而是针对沾有油污、汗液的手部操作场景做的摩擦力优化，施力时能减少手部滑动的概率，提升作业稳定性。开口端的开口尺寸与对应规格螺母的对边尺寸采用了基孔制间隙配合，间隙量控制在0.1-0.2mm之间，既保证能顺利卡入螺母，又不会因为间隙过大导致受力时接触面偏移、在设备运维、产线装配、户外抢修等各类涉及螺纹紧固件拆装的场景里，组合扳手是一线作业人员随身工具包中出场率极高的基础工具，区别于单头开口扳手或单头梅花扳手的功能局限，这种将开口端与梅花端集成在同一根柄身的结构，能让作业者在不更换工具的前提下，快速适配不同操作空间下的螺栓螺母拆装需求，减少工具切换的无效耗时。从实际作业的适配性来看，开口端的设计主要针对螺栓轴向空间受限、无法从螺母端部套入的场景，比如设备侧壁紧贴安装的紧固件、管路排布密集区域的接头螺母，开口结构可以从侧面直接卡入螺母对边，快速完成初步预紧或松卸动作；而梅花端采用的内十二角环形结构，能实现与螺母外六角面的全周贴合，受力均匀分布在六个接触面上，

　　应力集中在螺母棱角位置；梅花端的内十二角结构做了15度的偏转角度设计，每次扳动仅需30度的转动空间就能完成换位，在管路密集、设备结构紧凑的狭小作业空间里，不需要大幅度转动扳手就能连续完成拧动动作，适配性远高于六角环形的梅花结构。从安装边界与尺寸适配的角度来说，这款扳手的整体长度根据对应规格的螺栓拧紧扭矩要求做了匹配，长度设计遵循杠杆力臂原理，对应常规M10-M12规格紧固件的扳手长度在180-220mm区间，既保证普通成年男性单手施力时能达到标准要求的拧紧扭矩，又不会因为力臂过长导致扭矩过载、拧断螺栓或者损坏扳手本身；头部的外轮廓做了倒角修型，开口端的外侧厚度比内侧更薄，能伸入到部分沉头螺栓的安装沉孔内作业，

　　梅花端的环形外壁做了圆弧过渡，避免在狭小空间操作时剐蹭周边的设备管线或零件表面。在实际产线装配场景中，这类组合扳手常被用于通用设备的整机装配、非标自动化线的现场安装调试、机床设备的日常维护检修，相比活动扳手，它的受力接触面积更大，不会因为活动 jaw 的间隙导致打滑，适合对扭矩稳定性有一定要求的装配作业；相比套筒类工具，它不需要搭配接杆、棘轮手柄，整体结构更简单，携带和取用更方便，在高空作业、户外抢修等不方便携带整套工具的场景下，单把组合扳手就能覆盖对应规格紧固件的大部分拆装需求。设计过程中还需要考虑不同作业场景下的受力失效风险，比如柄身的过渡位置不能出现直角台阶，避免应力集中导致长期使用后出现柄身断裂，

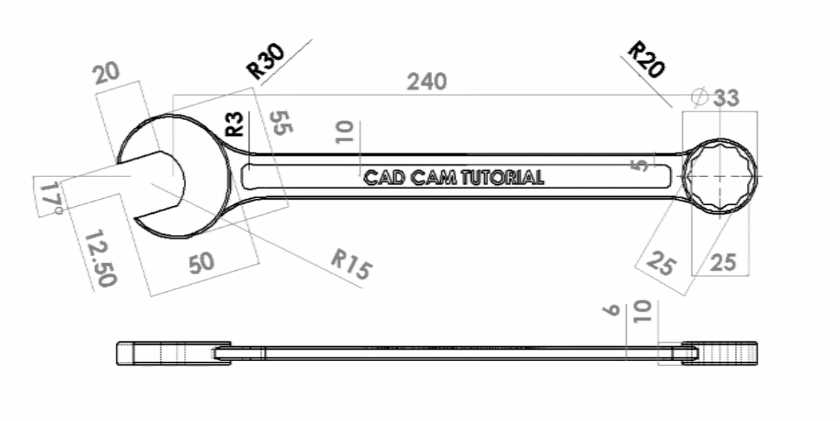

　　头部与柄身的连接位置做了大圆弧过渡，能将扳拧时的应力均匀分散到整个柄身，开口端的两个受力爪部做了加厚处理，抵消开口结构本身的强度短板，减少大扭矩施力时爪部张开变形的概率。表面处理层面，整体采用的发黑或镀铬处理不仅是为了防锈，更重要的是提升表面硬度，增强耐磨性能，长期使用后不会因为表面磨损导致尺寸超差、与螺母配合间隙变大。对于三维建模从业者来说，这类手动工具的建模重点不在于复杂曲面的构建，而在于各个配合尺寸的精准度，比如开口端的对边距离、梅花端的内切圆直径、柄身的力臂长度、头部的偏转角度，这些参数直接决定了模型后续用于工程出图、3D打印适配工装或者工具收纳位设计时的实用性，如果尺寸出现偏差，打印出来的工具收纳卡槽无法适配实物扳手，或者基于模型做的受力仿真结果与实际情况出现较大偏差，就失去了三维模型的工程价值。
