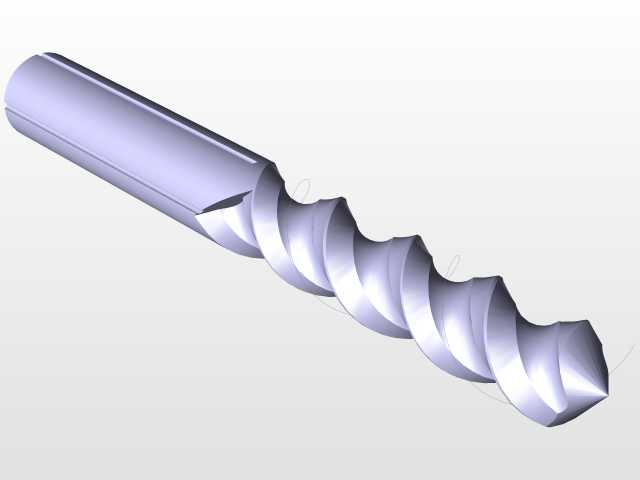

标准麻花钻切削刀具三维结构

　　在常规金属切削加工场景里，钻孔工序占比接近机加工总工时的四分之一，麻花钻作为孔加工最通用的切削刀具，广泛适配台式钻床、立式加工中心、摇臂钻床、手持电钻等多类加工设备，可完成碳钢、合金钢、铸铁、有色金属等常见工程材料的实体钻孔作业，也可用于扩孔、铰孔前的预加工工序，是机械加工车间、设备维修工位、五金装配现场消耗量最大的刀具品类之一。这款麻花钻的结构完全遵循标准切削刀具的设计逻辑，整体分为工作段与夹持段两个核心部分，夹持段采用直柄结构，适配常规三爪钻夹头的装夹范围，装夹时需保证柄部清洁无毛刺，夹持深度不小于柄部长度的三分之二，避免高速旋转时出现摆振、打滑甚至刀具飞出的安全隐患。工作段又细分为切削部分与导向部分，

　　切削部分的两条主切削刃对称分布，横刃位于钻芯最前端，是钻孔初期切入工件的核心受力部位，实际建模时严格控制了两条主切削刃的刃倾角、前角与后角参数，保证切削时两侧受力均衡，避免钻孔出现偏斜、孔径超差的问题；导向部分带有两条对称的螺旋排屑槽，槽型的螺旋角经过合理匹配，可在钻孔过程中顺畅将切屑沿槽道排出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，同时导向部分外圆带有窄边刃带，钻孔时刃带与孔壁贴合，起到导向修光的作用，保证孔的直线度与表面粗糙度符合加工要求。从安装边界来看，这款直柄麻花钻的柄部直径与工作段外径保持一致，可适配同规格的钻夹头、快换刀柄等装夹附件，不需要额外配置变径套，装夹便捷性较好，适合多品种小批量的加工场景快速换刀使用。

　　设计过程中重点还原了钻芯厚度的渐变规律，从切削端向柄部方向钻芯厚度逐渐增加，提升刀具整体的刚性与抗扭强度，避免深孔加工时刀具出现扭折断的失效问题，同时螺旋槽的槽底圆弧过渡平滑，没有应力集中的尖角结构，可有效分散切削时的冲击载荷，延长刀具的实际使用寿命。在实际加工应用中，不同的工件材料需要匹配对应的主轴转速与进给量，比如加工低碳钢这类塑性材料时，可适当提高转速加大进给量，配合切削液完成冷却润滑，避免切屑粘刀在刃口形成积屑瘤影响加工精度；加工铸铁这类脆性材料时，需要适当降低转速，减小进给量，注意排屑方向避免崩碎切屑飞溅伤人。建模时对切削刃的刃口圆角做了细节还原，真实还原了标准量产刀具的刃口处理状态，没有过度理想化的尖锐刃口，

　　更贴合实际生产中使用的刀具真实形态，可用于机加工工艺仿真、刀具装配干涉检查、加工教学演示等多个场景，帮助结构设计人员、工艺人员更直观地理解麻花钻的切削原理与装夹要求，在做夹具设计、刀路规划时提前规避装夹干涉、排屑空间不足等潜在问题。
